Installation; Moteur Positionné Au Bord Du Pilier - SCS Sentinel OPEN 2 Manuel D'installation

FR

INSTALLATION

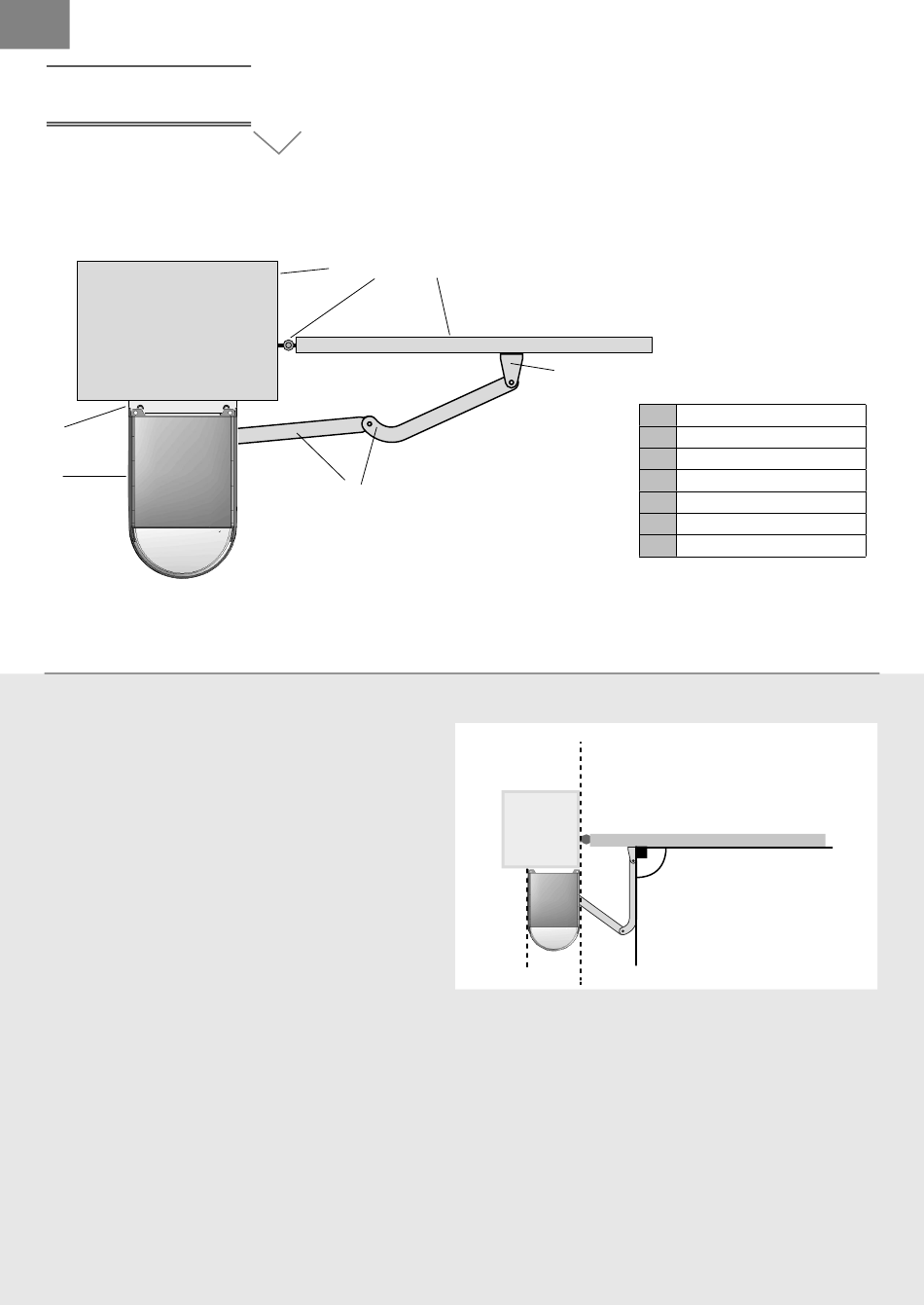

> COTES DE POSE (OUVERTURE VERS L'INTéRIEUR)
Pilier
4
Moteur
5
En cas d'ouverture vers l'extérieur,
appelez notre service hotline pour une
étude personnalisée.
Attention :
Mettre un feu clignotant
Distance B = 0
FR ::: 18
1 2 3
- vue de dessus -
Portail
6
7
1
Pilier
2
Gond
3
Portail
4 Plaque de fixation du moteur
5
Moteur
6
Bras articulé
7 Fixation portail
Moteur positionné
au bord du pilier
P
ILIER
90°
Angle de 90°
obligatoire
A
TTENTI
M
ETTRE
