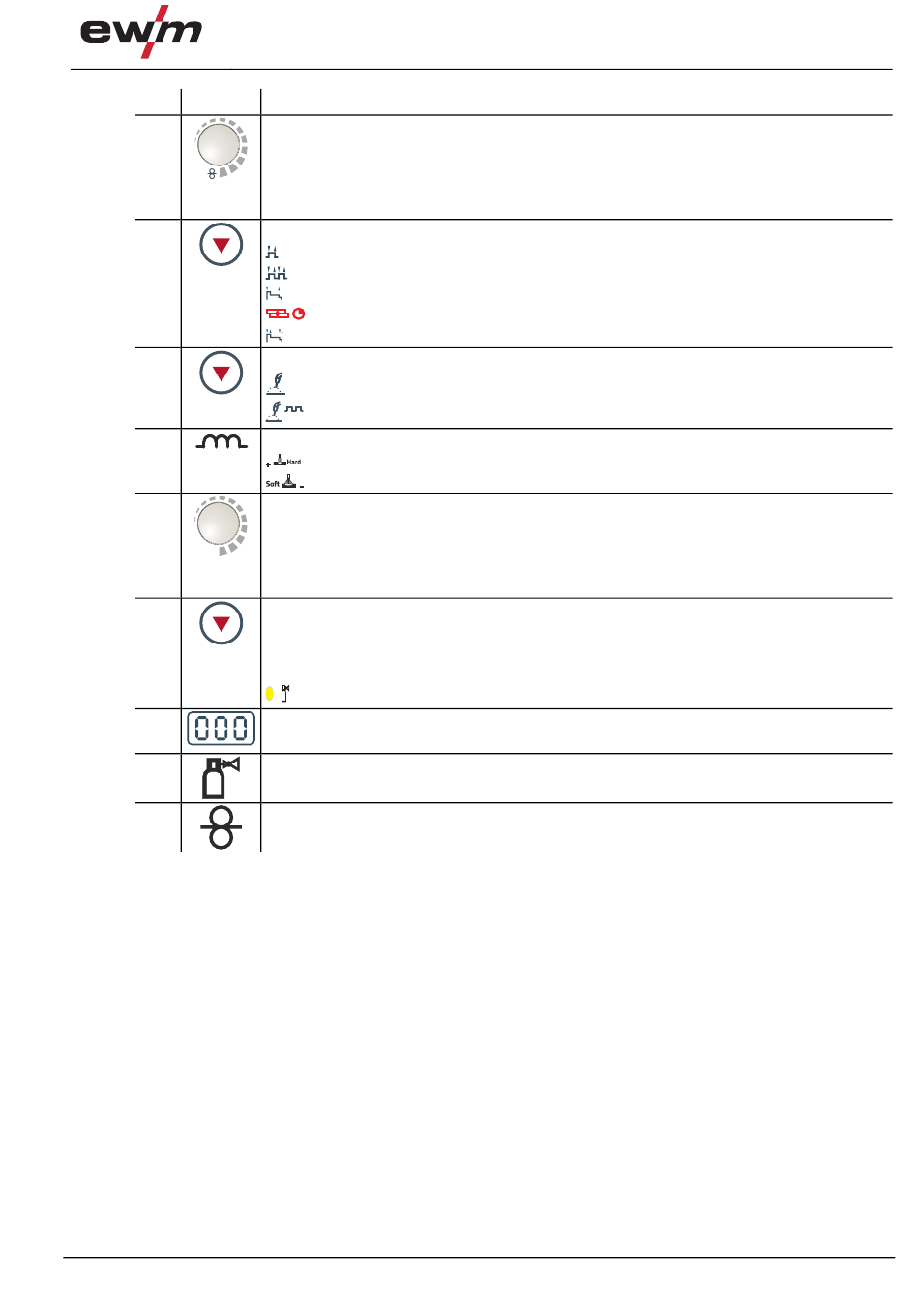

Description du matériel – Aperçu rapide
0
Bouton tournant, réglage des paramètres de soudage
• ----------- Réglage de la tâche de soudage (JOB). Dans le cas de la série de
générateurs Phoenix Expert, la sélection de la tâche de soudage se fait sur la
commande de la source de courant.
• ----------- Réglage de la puissance de soudage et d'autres paramètres de soudage.
Touche de sélection du mode
--------- 2 temps
-------- 4 temps
--------- Le voyant est vert : Spécial 2 temps
---- Le voyant est rouge : Points MIG
-------- Spécial 4 temps
Bouton-poussoir Mode de soudage
-------- soudage à l'arc standard
---- soudage à l'arc pulsé
Pulse
Bouton-poussoir, effet self (dynamique de l'arc)
----- Arc plus dur et plus fin
----- Arc plus doux et plus large
Bouton rotatif de correction de la longueur de l'arc/sélection du programme du
soudage
• ----------- Correction de la longueur de l'arc de -9,9 V à +9,9 V.
• ----------- Sélection des programmes de soudage 0 à 15 (impossible lorsque des
composants accessoires tels que la torche de programme sont raccordés).
Touche, Sélection des paramètres (droite)
VOLT ---- Tension de soudage
Prog ----- Numéro de programme
kW ------- Affichage de la puissance de soudage
------- Débit de gaz (option)
Affichage, droite
Tension de soudage, numéro de programme, courant du moteur (coffret dévidoir)
Bouton Test gaz / balayage > voir le chapitre 5.6
Bouton-poussoir, introduction du fil/courant du moteur (coffret
dévidoir) > voir le chapitre 5.8.2.4
