Si falta alguna pieza o accesorio, comuníquese con el Servicio de Atención al Cliente. Si ha pedido varios
ventiladores, guarde juntos los componentes de cada ventilador. Cada ventilador tiene componentes de
diferentes características que no son intercambiables.
Nota: La imagen de muestra corresponde a un Powerfoil8. El Basic 6 tiene seis aspas aerodinámicas y no
incluye tapa del cubo ni AirFences
Soportes de montaje
Cable de
seguridad
superior
Soportes de la brida inferior
Cables de seguridad inferiores
Caja de engranajes
AirFences
5
Aspas aerodinámicas
Tapa del cubo
1.
Solo se utilizan si el ventilador se instala en vigas de celosía. La cantidad necesaria depende de la cantidad de perfiles angulares utilizados.
2. Solo se utilizan si el ventilador se instala en una viga doble T. Los espaciadores solo se utilizan si el ala de la viga doble T tiene más de 3/8 in. (10 mm).
3. Incluye Módulo de Programación Electrónica (EPM) y relé de incendio. Si el VFD se va a instalar en el bastidor del motor del ventilador, se incluirá un teclado remoto, el módulo de interfaz del
VFD y componentes de montaje.
4. Las aletas Powerfoil son estándares. Las aletas Powerfoil Plus están disponibles como una opción solo para los ventiladores Powerfoil8 Plus.
5. Solo ventiladores Powerfoil8 y Powerfoil8 Plus.
6. No se ilustran. Se incluirán cables de sujeción solo cuando sea necesario restringir el movimiento lateral del ventilador.

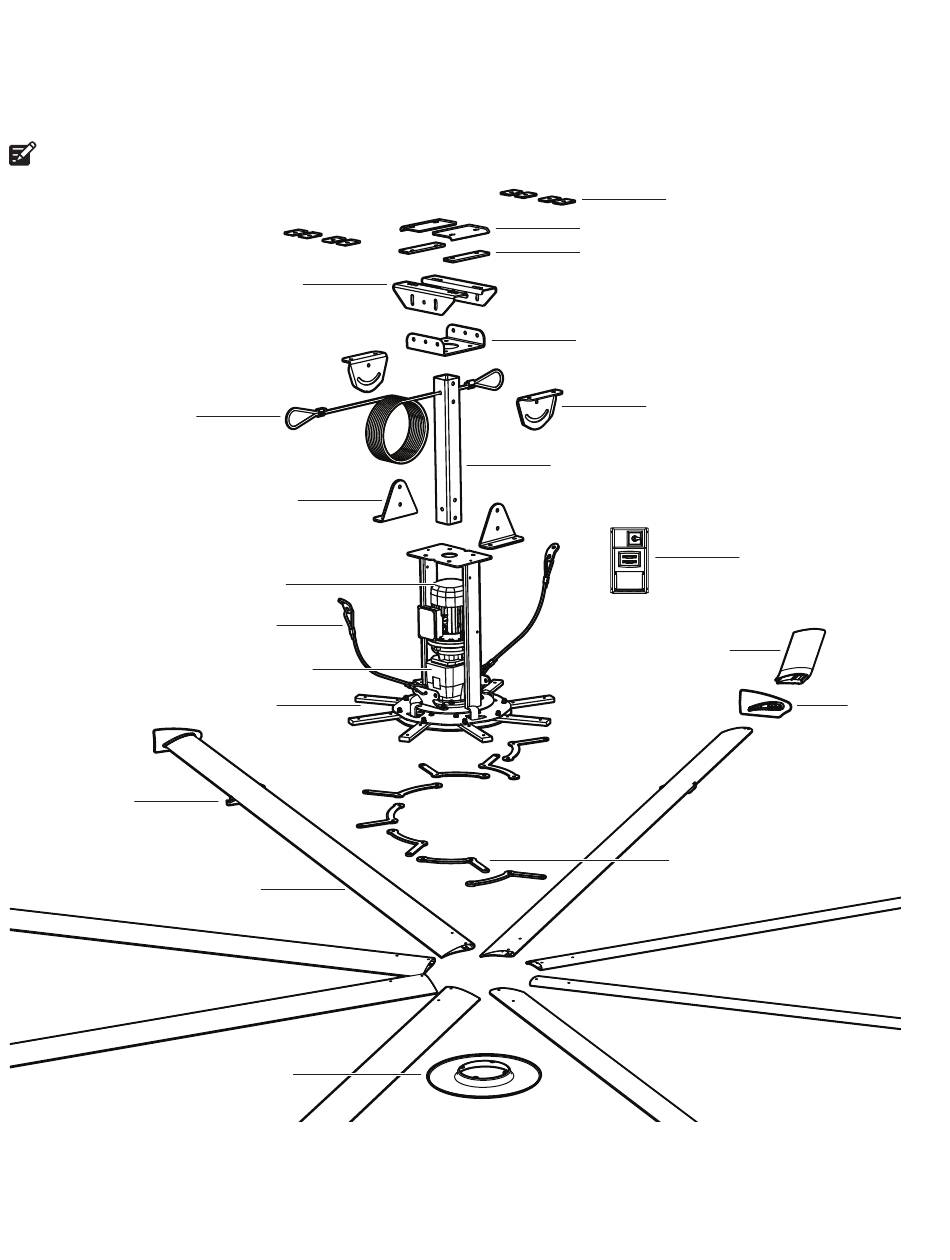

DIAGRAMA DEL VENTILADOR
.
®
Motor
Cubo
5
WWW.BIGASSFANS.COM
© 2018 DELTA T LLC
Arandelas rectangulares
Sujetadores para viga
Espaciadores
Soporte del pivote
Soportes de la brida superior
Tubo de extensión
Aletas Powerfoil
Plus
4
Fijadores de las aspas
aerodinámicas
TODOS LOS DERECHOS RESERVADOS.
1
2
2
Regulador de
frecuencia variable
(VFD)
3
Aletas
Powerfoil
Placas de accesorios
6
Cables de sujeción
6
4
3
