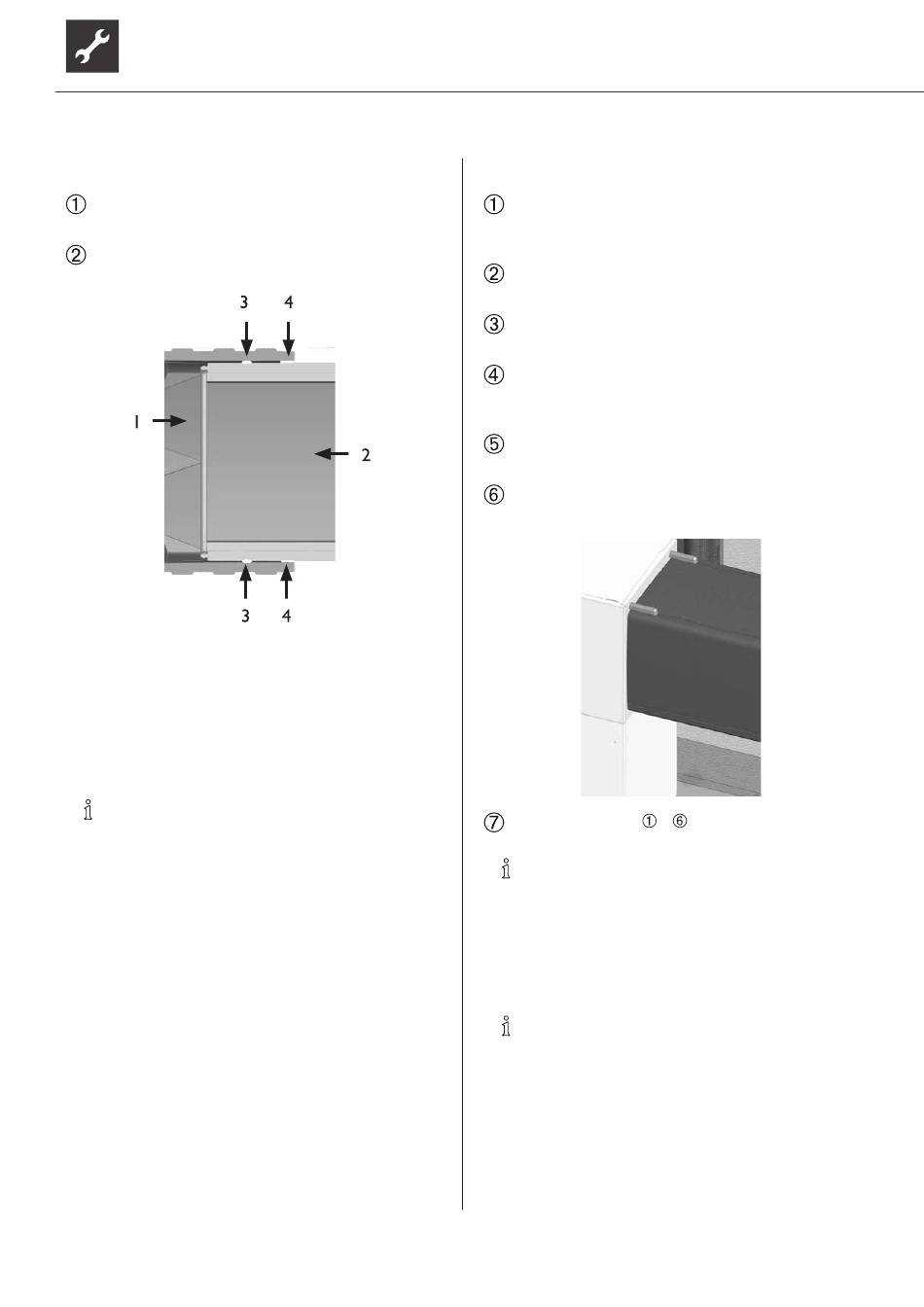

FIXATION DES GAINES D'AIR DANS LA TRAVERSÉE MURALE
Glisser le joint roulant fourni sur une extrémité de la
gaine d'air...
Insérer la gaine d'air dans la traversée murale par cette
extrémité.
1 Traversée murale
2 Gaine d'air
3 Joint roulant
4 Bande hydro-gonflante (à monter
après le montage de la fixation
de raccordement à l'appareil)
REMARQUE.
Une fois l'autre extrémité de la gaine d'air fixée à la
pompe à chaleur, l'ouverture existante entre la tra-
versée murale et la gaine d'air doit être bouchée à
l'aide de la bande hydro-gonflante fournie.
16
Sous réserve de modifications techniques | 83061600aFR – Traduction du mode d'emploi | ait-deutschland GmbH
FIXATION DES GAINES D'AIR À LA POMPE À CHALEUR
Clipser la baguette de montage aux points prévus sur
la gaine d'air pour l'entrée d'air à l'aide de vis spé-
ciales...
Coller le cadre de raccordement fourni sur l'arête de
la gaine d'air...
Positionner la gaine d'air sur l'ouverture d'aération
correspondante du côté d'entrée d'air...
Accrocher 4 des ressorts tendeurs fournis dans les
trous prévus à cet effet du côté de l'entrée d'air de la
pompe à chaleur...
Accrocher les ressorts tendeurs à la baguette de mon-
tage vissée sur la gaine d'air...
Fixer les caches de protection sur la baguette de mon-
tage...
Répéter l'opération
REMARQUE.
Ne pas oublier :
Une fois les gaines d'air fixées à la pompe à chaleur,
l'ouverture existante entre la traversée murale et
la gaine d'air doit être bouchée à l'aide de la bande
hydro-gonflante fournie.
REMARQUE.
Fixer les gaines d'air au plafond en prenant les me-
sures adaptées.
–
du côté de la sortie d'air.
