9.
Déposer l'appareil sur le lieu d'installation. S'assu-
rer que le bâti de base de l'appareil repose à plat
sur le sol et que l'appareil soit à l'horizontale.
Dévisser les écrous de fixation au niveau de
l'éclisse en tôle supérieure et retirer les vis corres-
pondantes.
Retirer ensuite le ventilateur de l'appareil et le re-
visser au bâti de l'appareil (ne pas oublier les ron-
delles élastiques).
10. Retirer les tiges de guidage et réinstaller toutes
les façades sur l'appareil.

16.2 Installation

Placer l'appareil sur un socle solide, stable et horizon-
tal, de préférence assurant l'insonorisation. S'assurer
que le socle est conçu pour supporter le poids de la
pompe à chaleur.
ATTENTION
Au niveau de la sortie d'air, la température
de l'air est env. 5° C inférieure à la tempé-
rature ambiante. Dans certaines conditions
climatiques, une couche de givre peut se
former au niveau de la sortie d'air.
Installer la pompe à chaleur de façon à ce
que la sortie d'air n'aboutisse pas dans
une zone où circulent des piétons.
ATTENTION
Ne pas incliner l'appareil de plus de 45° au
maximum (dans chaque direction).
REMARQUE
Respecter absolument le schéma d'installa-
tion pour chaque modèle d'appareil respectif.
Veiller à la taille et aux distances minimales.
 « Schémas
d'installation »,
page 31
Installer l'appareil de façon à ce que le côté de l'ar-
moire de commande (= côté commande) soit acces-
sible à tout moment.
Sous réserve de modifications techniques | 83061600bFR | ait-deutschland GmbH

16.3 Montage des gaines d'air

 « Schémas
Assemblage et montage des traversée(s)
murales(s)
1.
2.
à
partir
de
la
3.
ATTENTION
N'utiliser que des accessoires d'origine ou
des gaines d'air recommandées par le fabri-
cant.
Monter les gaines d'air exclusivement selon
le schéma d'installation qui s'applique à votre
appareil.
d'installation »,
page 31

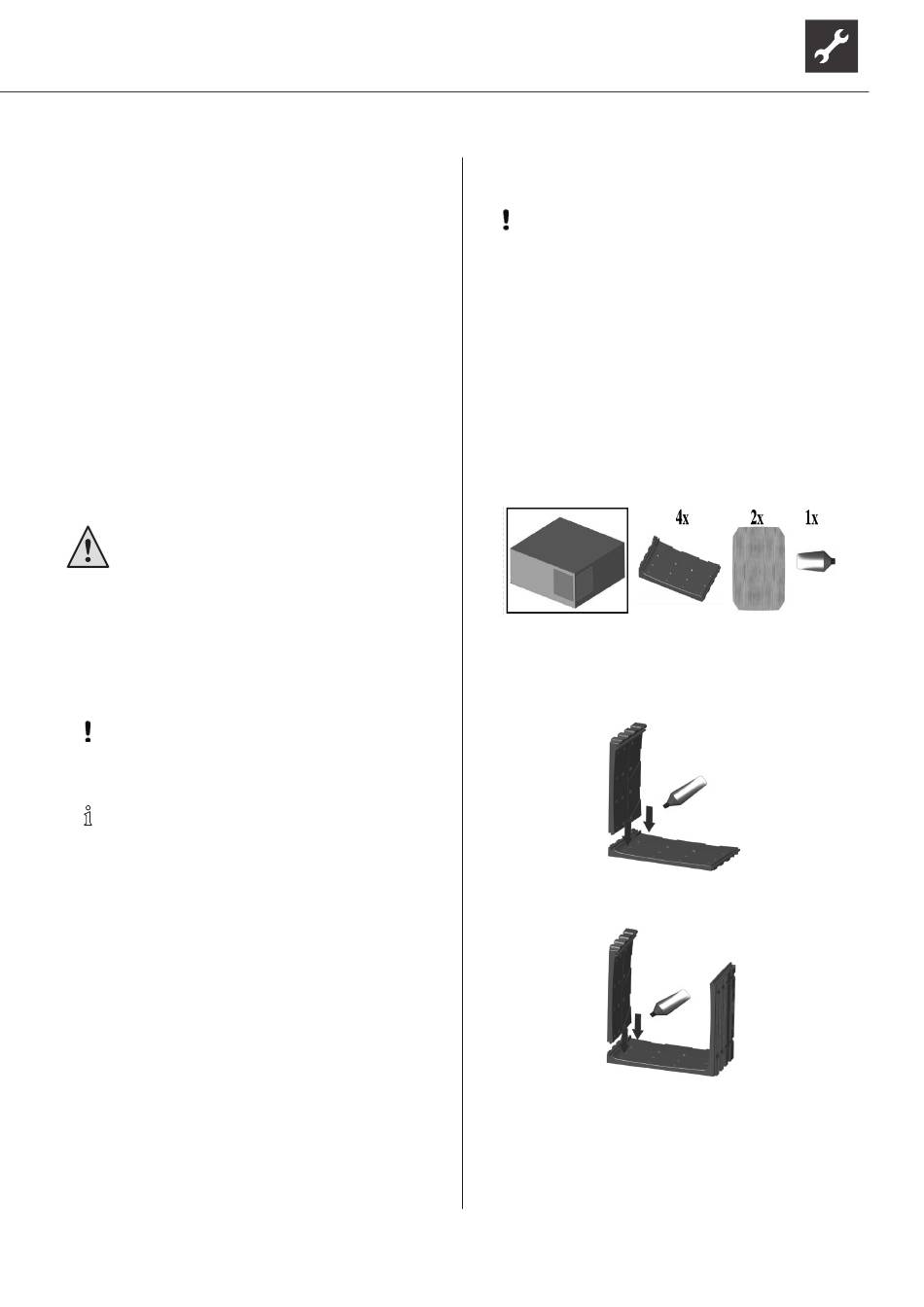

Sortir les éléments pour l'assemblage des traver-
sées murales du carton.
Comme le montrent les schémas suivants, com-
mencer par assembler 2 éléments correspon-
dants de la traversée murale. Pour cela, utiliser le
lubrifiant fourni.
Assembler un autre élément comme indiqué.
à
partir
de
la
13
