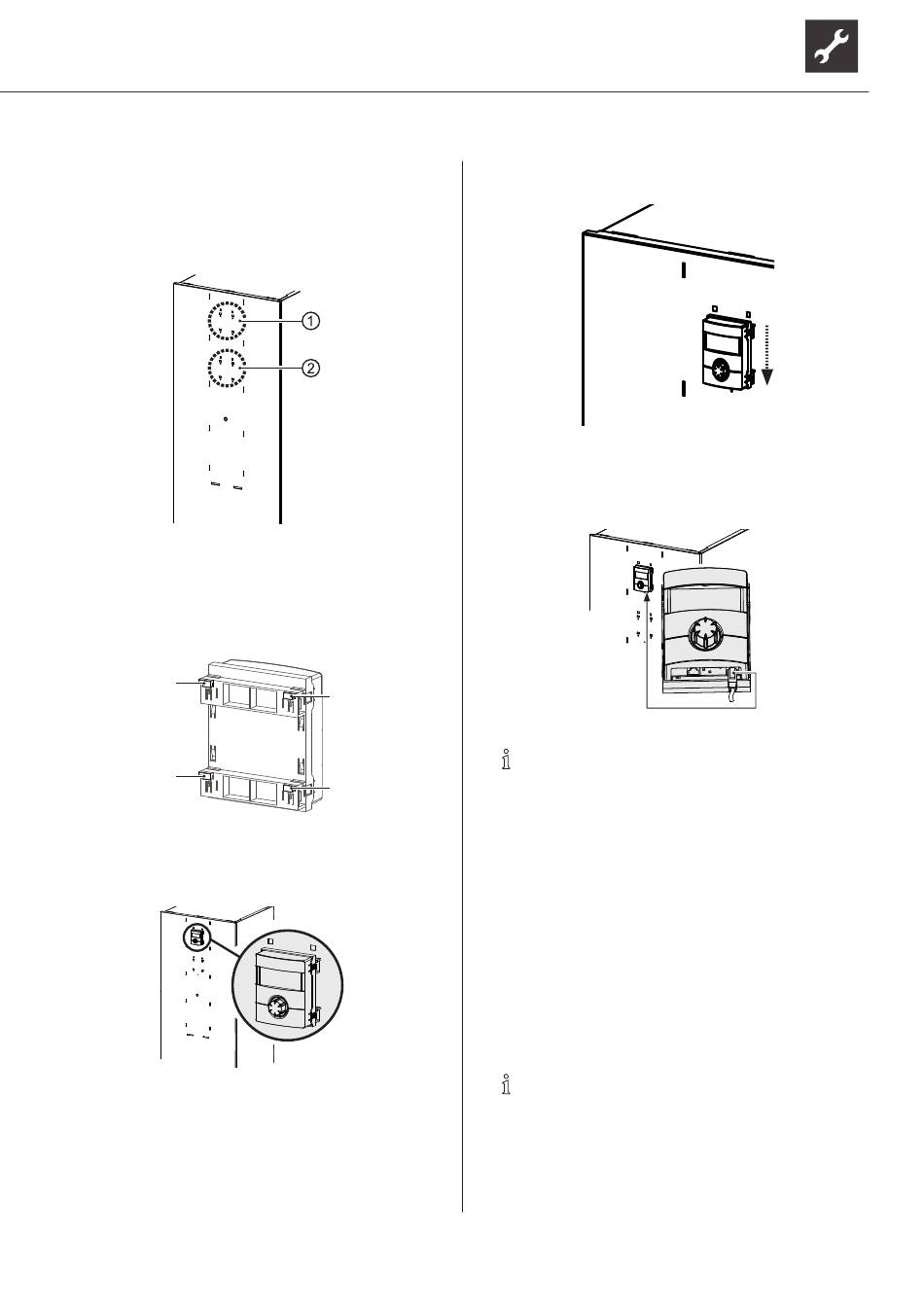

25 Montage de l'afficheur digital
La face avant de l'appareil est munie à différentes hau-
teurs de 4 fentes pour la fixation de la pièce de com-
mande :
1 quatre fentes supérieures
1 quatre fentes inférieures
4 crochets se trouvent à l'arrière de l'organe de com-
mande et permettent d'accrocher la pièce de com-
mande au panneau de façade de l'appareil :
1.
Accrocher les crochets de la pièce de commande
dans les fentes du panneau de façade de l'appa-
reil (dans les fentes supérieures ou inférieures).
Exemple : pièce de commande dans les
fentes supérieures
Sous réserve de modifications techniques | 83061600bFR | ait-deutschland GmbH
2.
Pousser l'organe de commande accroché vers le
bas jusqu'à ce qu'il s'encliquète.
3.
Brancher le câble de commande du régulateur
de chauffage et de pompe à chaleur dans la fiche
droite de la partie inférieure de la pièce de com-
mande.
REMARQUE
La fiche gauche sur la partie inférieure de
la pièce de commande permet la connexion
à un ordinateur ou à un réseau afin de pou-
voir commander le régulateur de chauffage
et de pompe à chaleur à distance. Pour cela,
un câble réseau gainé (catégorie 6) doit avoir
été posé à travers l'appareil au cours des tra-
vaux de raccordement électrique.
Mode d'emploi du régulateur de chauffage et de
pompe à chaleur, partie 2, chapitre « Serveur
web »
Si ce câble réseau a été posé, brancher la
fiche RJ-45 du câble réseau dans la prise
gauche de la pièce de commande.
REMARQUE
Le câble réseau peut toujours être posé ul-
térieurement. Pour le brancher, il faut cepen-
dant démonter le cache.
