4 Incorporación
Consulte el documento „Recomendaciones de instalación para las hé­
lices de proa", código de art. Vetus 020571.01, para ver la instalación
del conducto de propulsión.
Para las dimensiones principales, véanse los croquis en la pág. 65.
4 .1

Preparativos

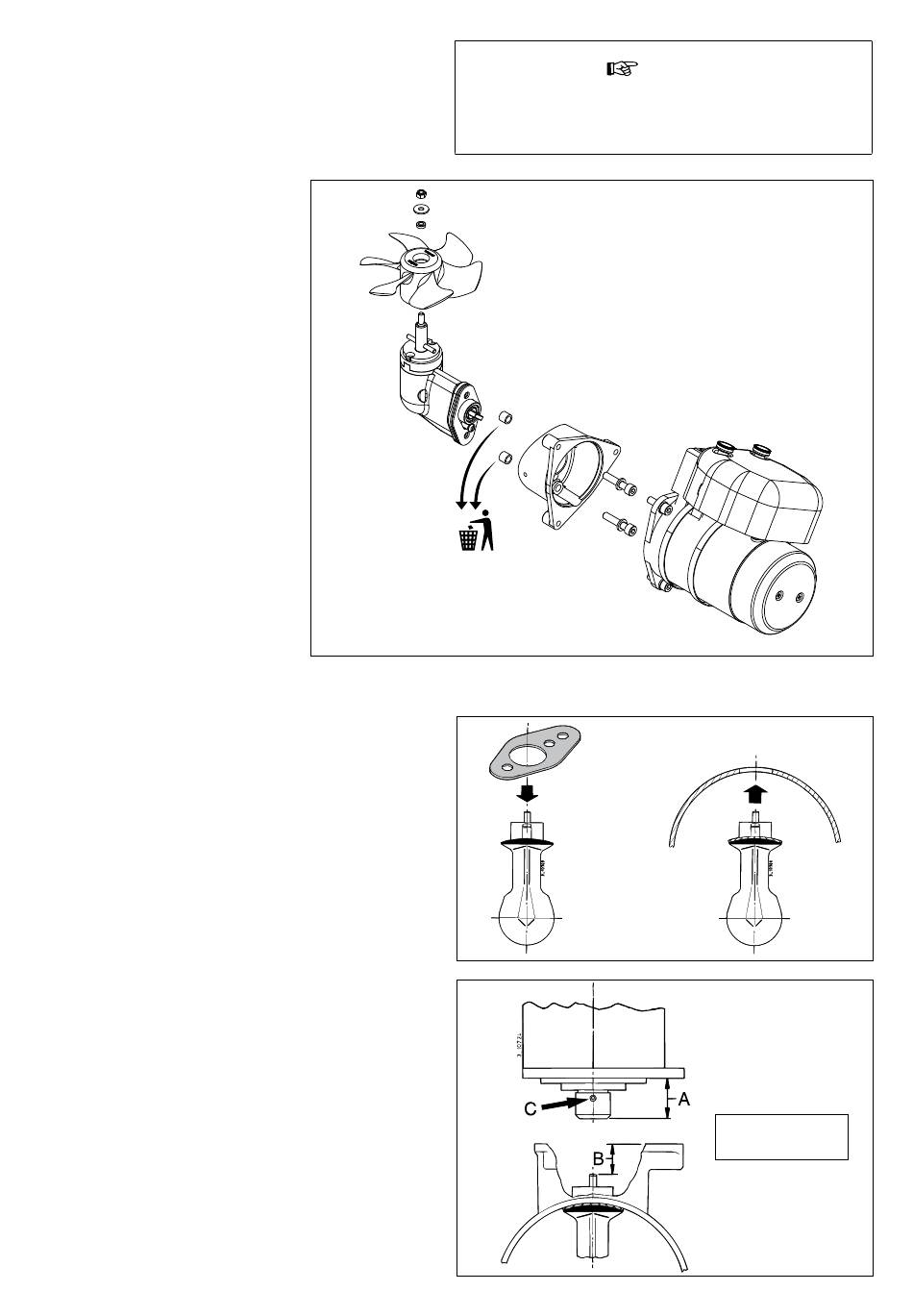

La hélice de proa se entrega montada. Haga
lo siguiente:
• Retire la hélice.
• Suelte el motor de la brida intermedia.
• Suelte la brida intermedia de la parte pos­
terior.
Los dos cilindros son únicamente para el
transporte y ya no son necesarios.
4 .2 Instalación de la parte posterior y la brida intermedia
• Coloque una junta entre la pieza posterior y el tubo túnel.
Aplique un sellador (p. ej. poliuretano* o silicona) entre la parte
posterior y la junta, y entre la junta y la pared del conducto de
propulsión .
Coloque la parte posterior en el orificio del conducto de propul­
sión.
Las juntas extra son para rellenar la parte posterior.
*) por ejemplo, Sikaflex ®­292.
• Engrasar el orificio en la brida intermedia y poner ésta en su sitio.
Montar los tornillos.
• Controlar ahora la medida 'A' ('A' = 'B' + 8 mm). Utilizar en su caso el
tornillo de ajuste 'C' para obtener la medida 'A' correcta.
30
020523.08
El espacio donde se sitúa el electromotor de la hélice de proa
y el espacio donde se sitúa la batería han de estar secos y bien
ventilados.
vetus® Operation manual and installation instructions bow thruster BOW3512C
¡a !
tención
A = B + 8 mm
