Pneumatisk montering

Vid användning i vertikalt eller snett läge:
Varning
Okontrollerade rörliga massor kan leda till person− eller sakskador (klämrisk).
Vid tryckfall faller den rörliga arbetsmassan (åkvagnens massa + arbetslastens
massa) ned.
S Läs dokumentationen till positioneringssystemet (t.ex. SPC200). Där finns de
pneumatiska kopplingar som kan fördröja fallet.
Anslut tryckluftsanslutningarna:
S

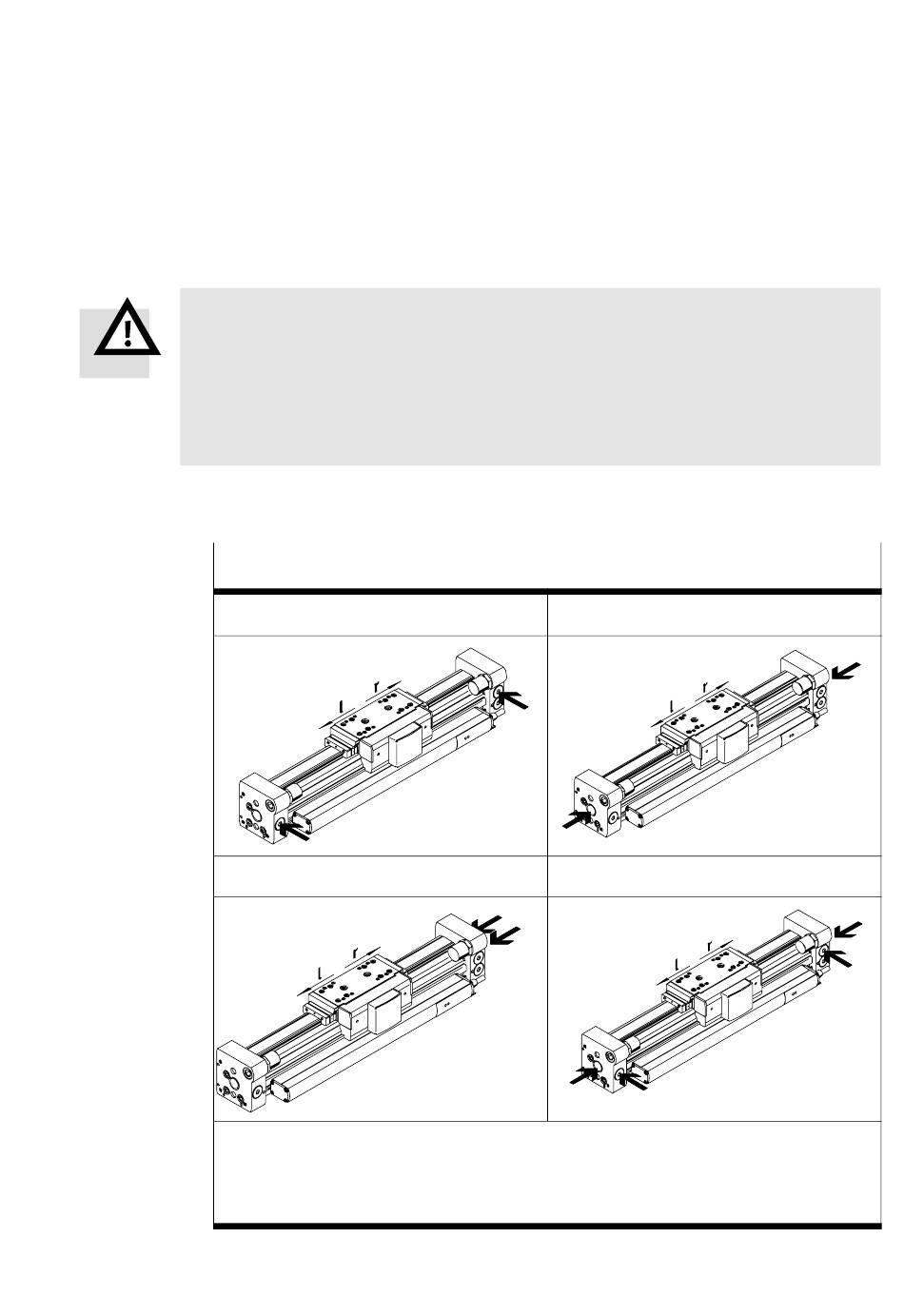

Slangdragningsv arianter
DGCI−... (standardutförande)
DGCI−...−QR
B Blå låsring (förflyttning åt vänster till mätsystemets ände)
S Svart låsring (förflyttning åt höger till mätsystemets anslutning)
K Pluggar
A Alternativ anslutning
Bild 13
Festo DGCI−... 0801a Svenska
S
DGCI−...−QD
B
S
DGCI−...−Q
S
B
K O
B
k
O
