Installation
REMARQUE!
Ne pas installer de condensateurs de correction du facteur
2 2
de puissance entre le variateur de fréquence et le moteur.
Ne pas câbler un dispositif d'amorçage ou à pôles
commutables entre le variateur de fréquence et le moteur.
Montage des moteurs en parallèle
Le variateur de fréquence peut commander plusieurs
moteurs montés en parallèle. La valeur du courant total
consommé par les moteurs ne doit pas dépasser la valeur
du courant de sortie nominal I
fréquence.
REMARQUE!
•
Les installations avec câbles connectés en un
point commun comme sur l'Illustration 2.15 sont
uniquement recommandées pour des longueurs
de câble courtes (10 m max.).
•
Quand les moteurs sont connectés en parallèle, le
par. 1-29 Adaptation auto. au moteur (AMA) ne
peut pas être utilisé.
ATTENTION
Le relais thermique électronique (ETR) du variateur de
fréquence ne peut pas être utilisé comme protection
surcharge pour le moteur individuel, dans des systèmes de
moteurs connectés en parallèle. Prévoir une protection
additionnelle du moteur à l'aide de thermistances dans
chaque moteur ou de relais thermiques individuels. Les
disjoncteurs ne représentent pas une protection
appropriée.

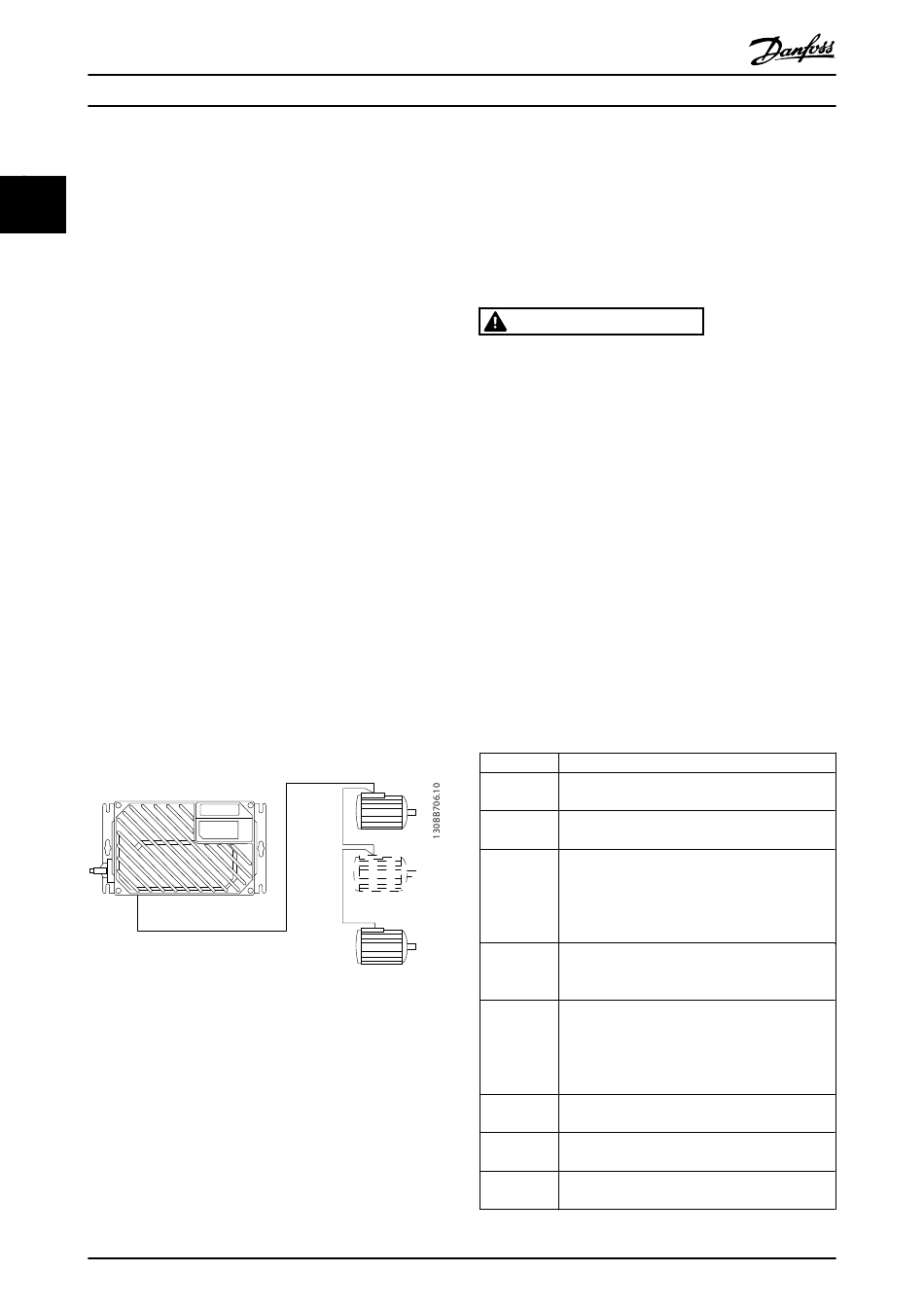

Illustration 2.15 Raccordement en parallèle des moteurs
Si les tailles des moteurs sont très différentes, le fonction-
nement peut être perturbé au démarrage et à faible
vitesse. Les moteurs à faible puissance présentent une
résistance ohmique de stator relativement élevée. Ils
exigent donc une tension plus élevée au démarrage et à
faible vitesse. Pour résoudre ce problème :
22
Manuel d'utilisation du VLT
du variateur de
M,N
®
MG04F304 - VLT est une marque déposée Danfoss
®
Decentral Drive FCD 302
•
réduire la charge au démarrage sur les moteurs
de faible puissance ;
•
configurer des connexions parallèles uniquement
entre des moteurs de puissances nominales
comparables.
2.4.5 Câblage de commande
AVERTISSEMENT
DÉMARRAGE IMPRÉVU
Lorsque le variateur de fréquence est connecté à l'entrée
d'alimentation secteur CA, le moteur peut démarrer à tout
moment. Le variateur de fréquence, le moteur et tout
équipement entraîné doivent être prêts à fonctionner. S'ils
ne sont pas en état prêt à fonctionner alors que le
variateur est relié au secteur, cela peut entraîner la mort,
des blessures graves ou des dégâts matériels.
•
Il est recommandé que le câblage de commande
soit prévu pour 600 V.
•
Isoler le câblage de commande des composants
haute puissance du variateur de fréquence.
•
Si le variateur de fréquence est raccordé à une
thermistance, pour l'isolation PELV, s'assurer que
le câblage de commande est renforcé/
doublement isolé.
•
Voir la section 8.2 Spécifications générales pour
connaître les tailles des câbles des bornes de
commande et les charges maximales.
N° de borne Fonction
01, 02, 03 Sortie relais 1. Utilisable pour une tension CA ou
CC et des charges résistives ou inductives.
04, 05, 06 Sortie relais 2. Utilisable pour une tension CA ou
CC et des charges résistives ou inductives.
12, 13 Tension d'alimentation digitale 24 V CC. Utilisable
pour les entrées digitales et les transformateurs
externes. Pour utiliser la tension 24 V CC pour
une entrée digitale commune, programmer le par.
5-00 Mode E/S digital pour le fonctionnement PNP.
18, 19, 32, 33 Entrées digitales. À sélectionner pour la fonction
NPN ou PNP dans le par. 5-00 Mode E/S digital. La
valeur par défaut est PNP.
27, 29 Entrées ou sorties digitales. Programmables. Le
par. 5-01 Mode born.27 pour la borne 27 et le par.
5-02 Mode born.29 pour la borne 29 permettent
de sélectionner la fonction d'entrée/sortie. Le
réglage par défaut est Entrée.
35 Commune (-) à l'alimentation de secours externe
24 V de l'unité de commande. En option.
36 Alimentation de secours externe + 24 V de l'unité
de commande. En option.
37 Arrêt de sécurité. Se reporter à l'installation de
l'arrêt de sécurité pour avoir des précisions.
