Structure et fonctionnement
Interfaces

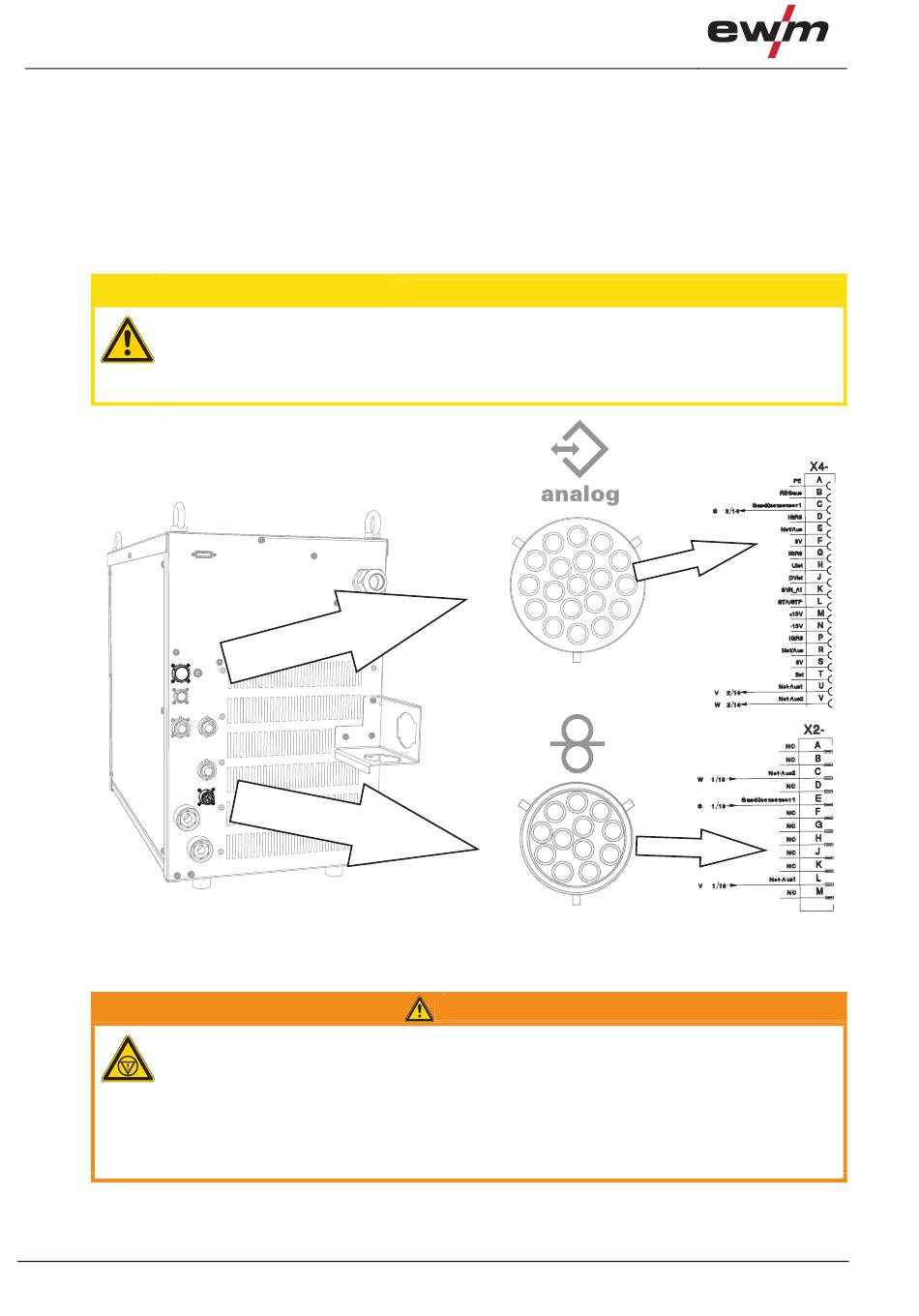

5.13.5 Interface d'automatisation
Les générateurs de soudage se distinguent par un niveau de sécurité très élevé.
Ce niveau de sécurité s'applique également aux périphériques de soudage mécanisé dans la mesure où
ceux-ci satisfont aux mêmes exigences, notamment en matière d'isolation de l'alimentation du réseau.
L'emploi de transformateurs conformes à la norme VDE 0551 permet de garantir ce niveau de sécurité.
Les postes de soudages sont destinés à une exploitation mécanisée.
L'interface d'automatisation dispose d'entrées de commande et de contacts relais sans potentiel pour les
applications mécaniques simples.
Endommagement du poste dû à des lignes pilotes non blindées !
Les lignes pilotes non blindées peuvent endommager la source de courant et les
accessoires.
•
Utilisez uniquement des lignes pilotes déparasitées !
Les dispositifs de coupure externes (interrupteur d'arrêt d'urgence) ne fonctionnent
pas !
Si le circuit d'arrêt d'urgence est commandé par un dispositif de coupure externe par le
biais de l'interface soudage mécanisé, le poste doit être réglé en conséquence. Sinon,
la source de courant ignore les dispositifs de coupure externes et ne s'arrête pas !
•
Retirer le pont enfichable 1 (cavalier 1) se trouvant sur le circuit imprimé T320/1 (Tetrix) ou
M320/1 (Phoenix / alpha Q) !
42
ATTENTION
A
B
C
P
D
V
R
S
E
F
G
A
B
C
M
D
E
Illustration 5-12
AVERTISSEMENT
ROBOT
M
L
N
U
K
T
J
H
J
L
H
K
G
F
drive 4 Rob
099-005079-EW502
07.09.2012
