INSTRUCCIÓNES DE MONTAJE
Antes del Montaje:
Su báscula de la 4021 de ProPlus® se envía dentro de un paquete. Inspéccionelo a ver si
hay daños, antes de desempaquetar la báscula. Si se encuentra daños, póngase en
contacto con su empresa de transporte o representante de Health o meter® Profesional
inmediatamente. Debe presentar las reclamaciónes pertinentes a la empresa de
transporte en cuanto antes tras la recepción del paquete, si hay daños. Los detalles en
cuanto al contenido del paquete siguen abajo, como referencia mientras desempaquete la
báscula para el montaje.
Para evitar dañar las piezas de la báscula al desenvolverlas, no utilice cúter, cuchillo, tijeras ni
ningún objeto punzante para abrir el paquete. Retire cada conjunto de la caja y desempáquelos con
cuidado para evitar que las piezas de la unidad se rayen.
El Envío de la Báscula de la 4021 Contiene:
(1) Conjunto de la base (plataforma)
(1) Barra de apoyo central
(2) Barras de apoyo izquierdo y derecho
(1) Información para el usuario
(1) Caja que contiene:
(1) Unidad de visualización (monitor)
(1) Caja pequeña y alargada
Herramientas necesarias: Destornillador Phillips (no incluido), llaves inglesas Allen (incluidas).
IMPORTANTE: Para una lista detallada de las piezas incluidas, véa la lista en la página 24, con
ilustración en la página 10.
Instrucciónes de Montaje de Una Báscula de la 4021:
Se recomienda que el montaje se realice entre dos personas.
1. Retire la báscula de la caja y colóquela en un suelo plano, nivelado y seco.
2. Identifíque y recoja el pasamanos central, busque el cable de la celda de carga, desátelo y sáquelo por la
parte inferior.
3. Colóque el pasamanos sobre la plataforma y enhebre el cable por el soporte del pasamanos de la base, con
cuidado de que el cable no quede pinzado.
4. Deslice el pasamanos central sobre los soportes del pasamanos existentes en la base y fije el pasamanos a
sus soportes con cuatro (4) tornillos M8 de 1,25 x ¾ (B), cuatro (4) arandelas M8 (F) y la llave inglesa Allen
medio.
5. Fije los pasamanos laterales izquierdo y derecho al pasamanos central y la plataforma con los dos (2) tornillos
M10 de 1,5 x 1½ (A), ocho (8) tornillos M8 1.25 x ¾ (B) con ocho (8) arandelas M8 (F), y apriételos ligeramente.
6. Empiéce en la parte superior de la báscula y continúe por los dos lados hasta el base a apretar por completos
los 14 tornillos en los pasamanos.
7. Fije el mango en la parte delantera del pasamanos central con dos (2) tornillos medios M6 1,0 x ½ (C), y apriételos.
8. Tire de los pasamanos laterales hacia adelante para inclinar la báscula y colóquela cuidadosamente sobre el
suelo boca abajo.
La caja pequeña y alargada contiene:
(1) Cajita con el adaptador 120V – 240V
(4) Patas
(1) Tapa trasera para la unidad de visualización (monitor)
(1) Soporte del adaptador
(3) Llaves inglesas Allen – tres tomaños
(1) Bolsa de plástico que contiene:
(1) Tapa delantera para el mecanismo de inclinación
(1) Pequeña tapa trasera

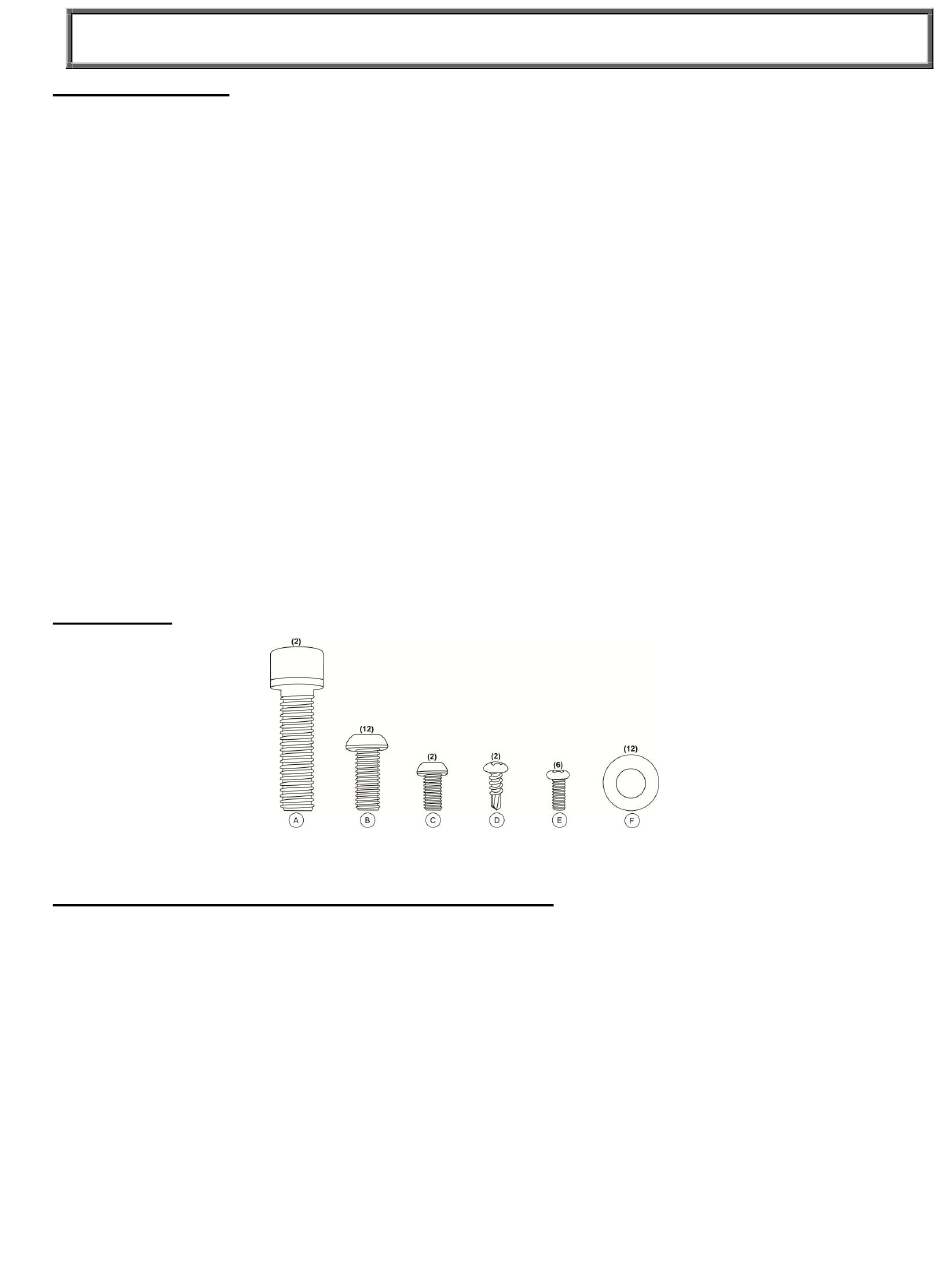

El contenido que se vé en la Figura 1
arugiF 1
