Fixation De L'appareil; Mise En Place Des Adaptateurs D'épaisseur De Toit - Truma Aventa comfort Instructions De Montage

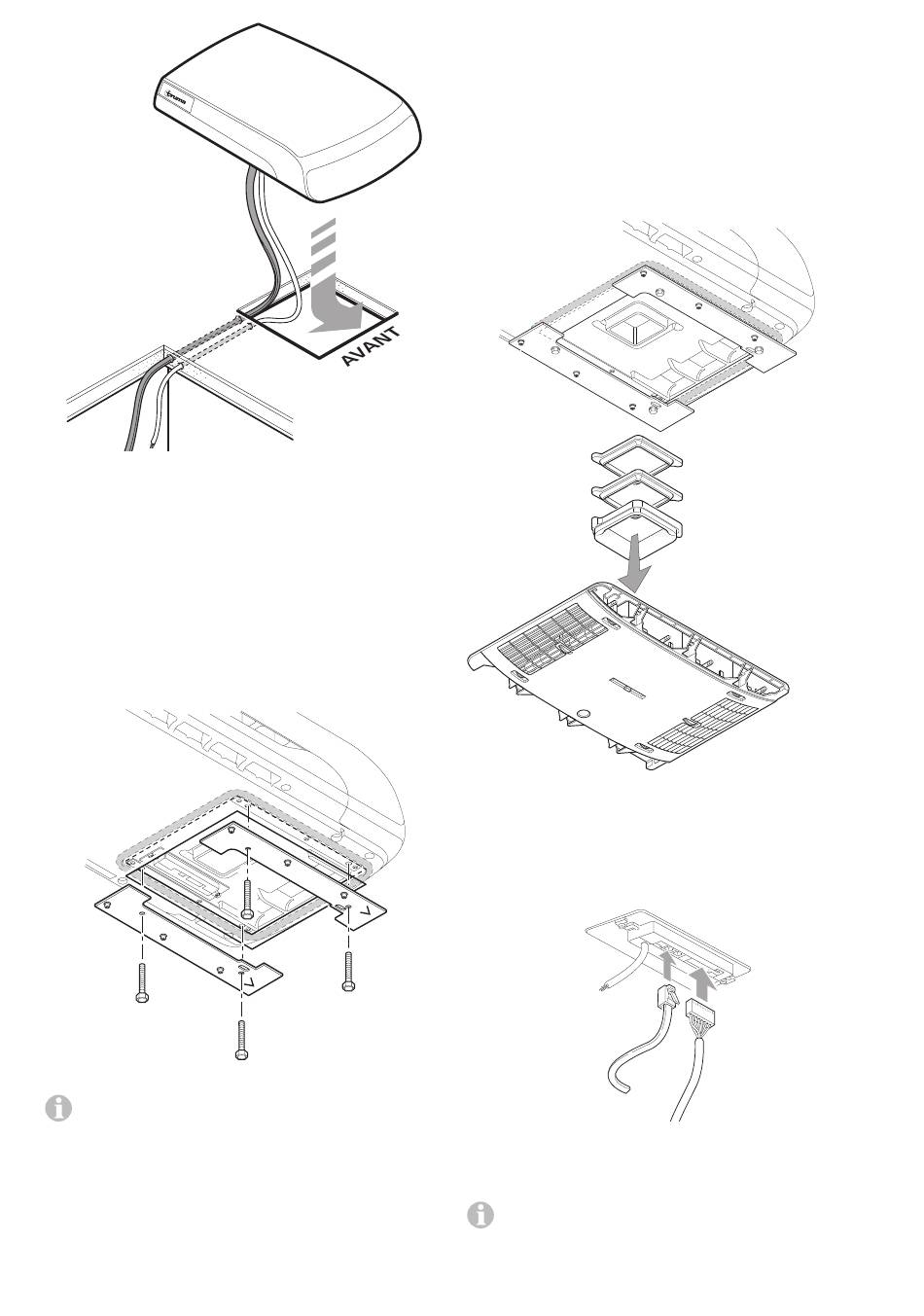

Figure 16

Fixation de l'appareil

Visser les deux équerres de fixation (marquées par une flèche
dans le sens de la marche) sur l'appareil avec les 4 vis jointes
M6 x 70 (avec vernis de blocage de vis).
Couple 1,8 Nm
En cas d'épaisseurs de toit supérieures à 50 mm, il faut
utiliser des vis M6 (longueur = épaisseur de toit + 30 mm)
avec une résistance à la traction de 8.8. Les vis doivent être
bloquées à l'aide d'un vernis de blocage de vis de faible résis-
tance (par exemple Loctite).
Figure 17
En cas d'utilisation répétée des vis (par exemple suite à
un démontage), munir de nouveau les vis d'un vernis de
blocage de vis de faible résistance (par exemple Loctite) ou
bien utiliser les vis disponibles en tant que pièce de rechange.
FR
18
1,8 Nm
Mise en place des adaptateurs d'épaisseur
de toit
Insérer la bague de base (1) et, selon l'épaisseur de toit,
insérer les adaptateurs d'épaisseur de toit (2 ou 2+3, inclus
dans le volume de livraison) pour les épaisseurs de toit de
25 à 50 mm dans le distributeur d'air jusqu'à la butée. En
cas d'épaisseurs de toit supérieures, utiliser des adaptateurs
d'épaisseur de toit supplémentaires de 10 mm (voir Access-
oires). Épaisseur de toit maximale 110 mm.
3
2
1
Figure 18
Fixation du distributeur d'air
Raccorder à la commande le câble du distributeur d'air et le
câble de pièce de commande.
Figure 19
Visser le distributeur d'air (flèche dans le sens de la marche)
avec 6 vis M6 x 12 mm sur les équerres de fixation.
Pour compenser une fente entre le distributeur d'air et le
toit, il est possible d'utiliser la bande d'égalisation dispo-
nible en tant qu'accessoire.
25 – 30 mm = 1
31 – 40 mm = 1+2
41 – 50 mm = 1+2+3
