Le châssis et la rampe sont reliés par une suspension pendulaire qui
absorbe les mouvements de la rampe sur terrain accidenté. Les sec-
tions d'extrémité sont équipées d'articulations dans les deux sens.
Plaques d'identification
Des plaques d'identification, fixées sur le châssis et sur la pompe,
indiquent le modèle de pulvérisateur, le numéro de série et le pays
d'origine. La rampe centrale et les sections intermédiaires et d'extré-
mité portent également des plaques d'identification indiquant le type de
la rampe et le numéro de référence de la pièce. Si vous commandez
des pièces de rechange, donnez ces informations à votre distributeur
pour être sûr d'obtenir les bonnes pièces.

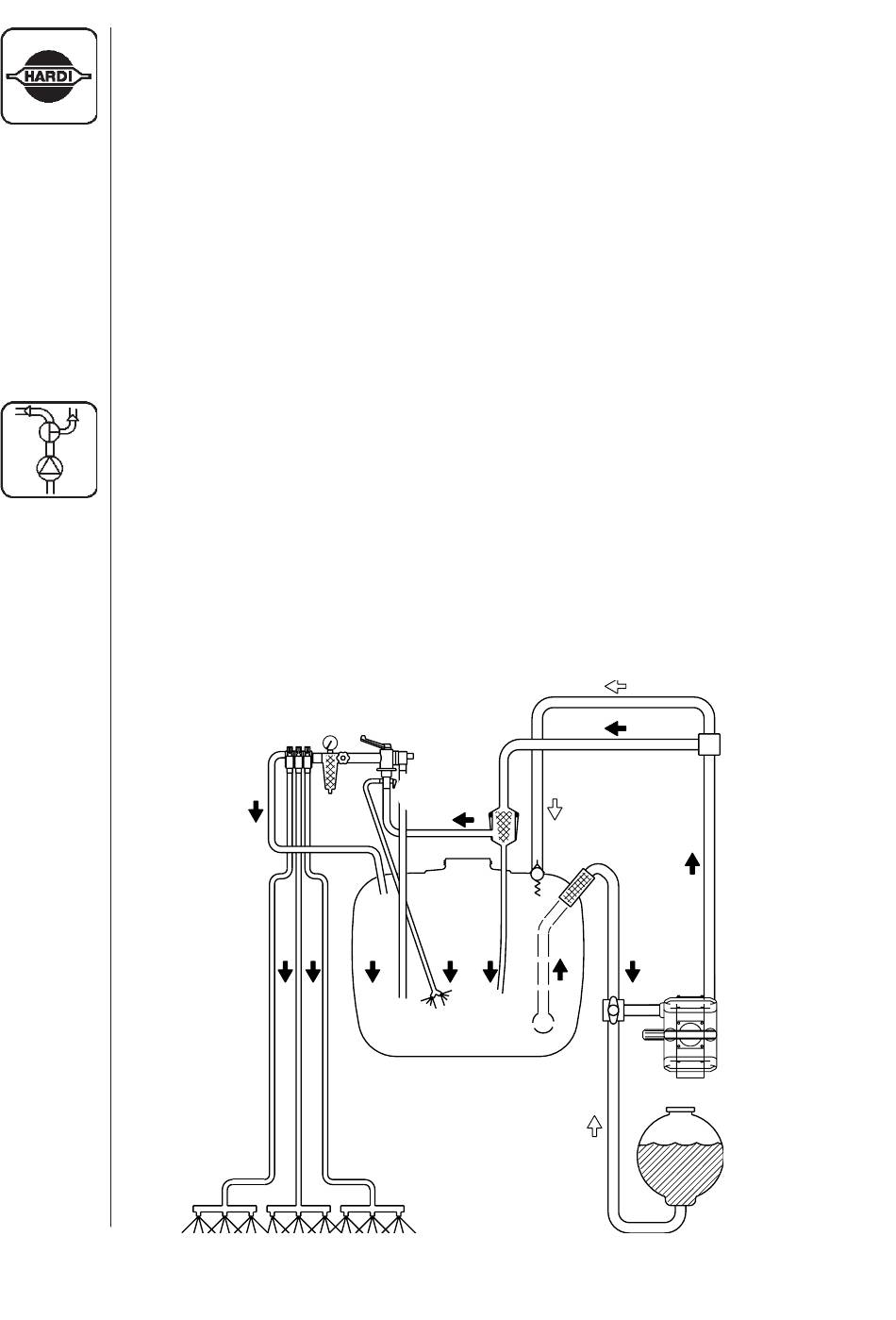

Circuit de pulvérisation
Réglage manuel BK
1. Filtre d'aspiration
2. Vanne d'aspiration Manifold
3. Cuve de rinçage (si montée)
4. Pompe
5. Vanne de refoulement Mani-
fold
6. Filtre autonettoyant (si monté)
7. Clapet de sécurité
6
11
10
9
12
8
13
14
8. Vanne d'agitation sous pression
9. Vanne O/F générale
10. Filtre de pression avec manomètre
11. Distributeurs avec compensateurs de
pression
12. Vanne de réglage de pression avec
HARDI MATIC
13. Retour en cuve
14. Rampe de pulvérisation
6
7 1
2
5
4
3
