Raccordement
5.1
Eléments de connexion
Interfaces

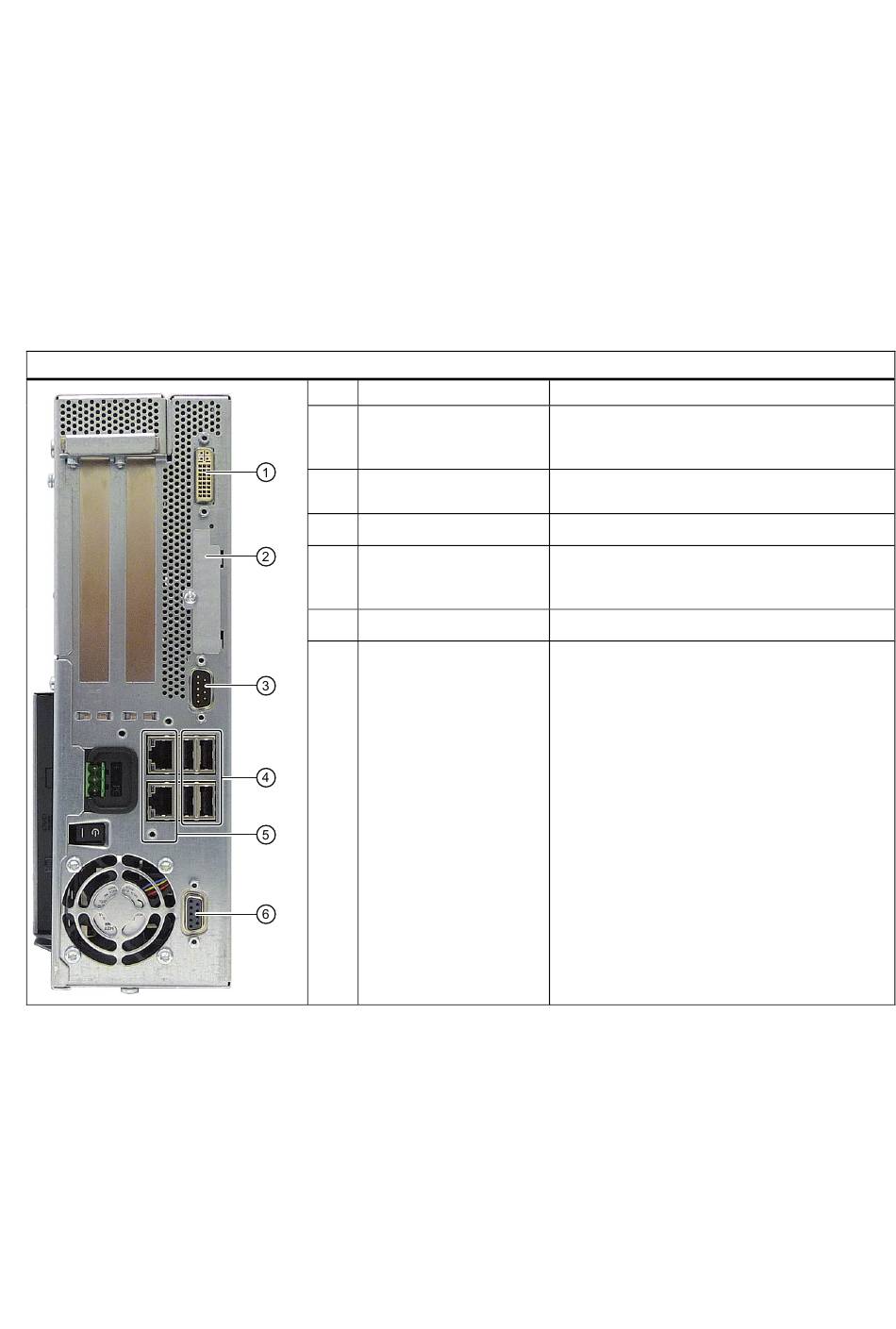

Organisation des interfaces sur la face arrière de l'appareil
SIMATIC HMI IPC677C
Instructions de service, 04/2013, A5E02722711-04
Pos
Désignation
①
DVI/VGA
②
Carte CompactFlash
③
COM
④
USB 2.0
⑤
ETHERNET
⑥
PROFIBUS/MPI
Description
Connecteur DVI/VGA pour moniteur CRT ou
LCD à interface DVI, VGA via adaptateur
DVI/VGA
Logement d'enfichage pour carte
CompactFlash
Interface série V.24
4 ports pour appareils USB
(seuls 2 ports peuvent être utilisés
simultanément comme high current)
2 ports Ethernet RJ 45 pour 10/100/1000 Mbps
Interface MPI (RS 485 à séparation
galvanique), connecteur femelle D-Sub à 9
broches (variante optionnelle du produit)
