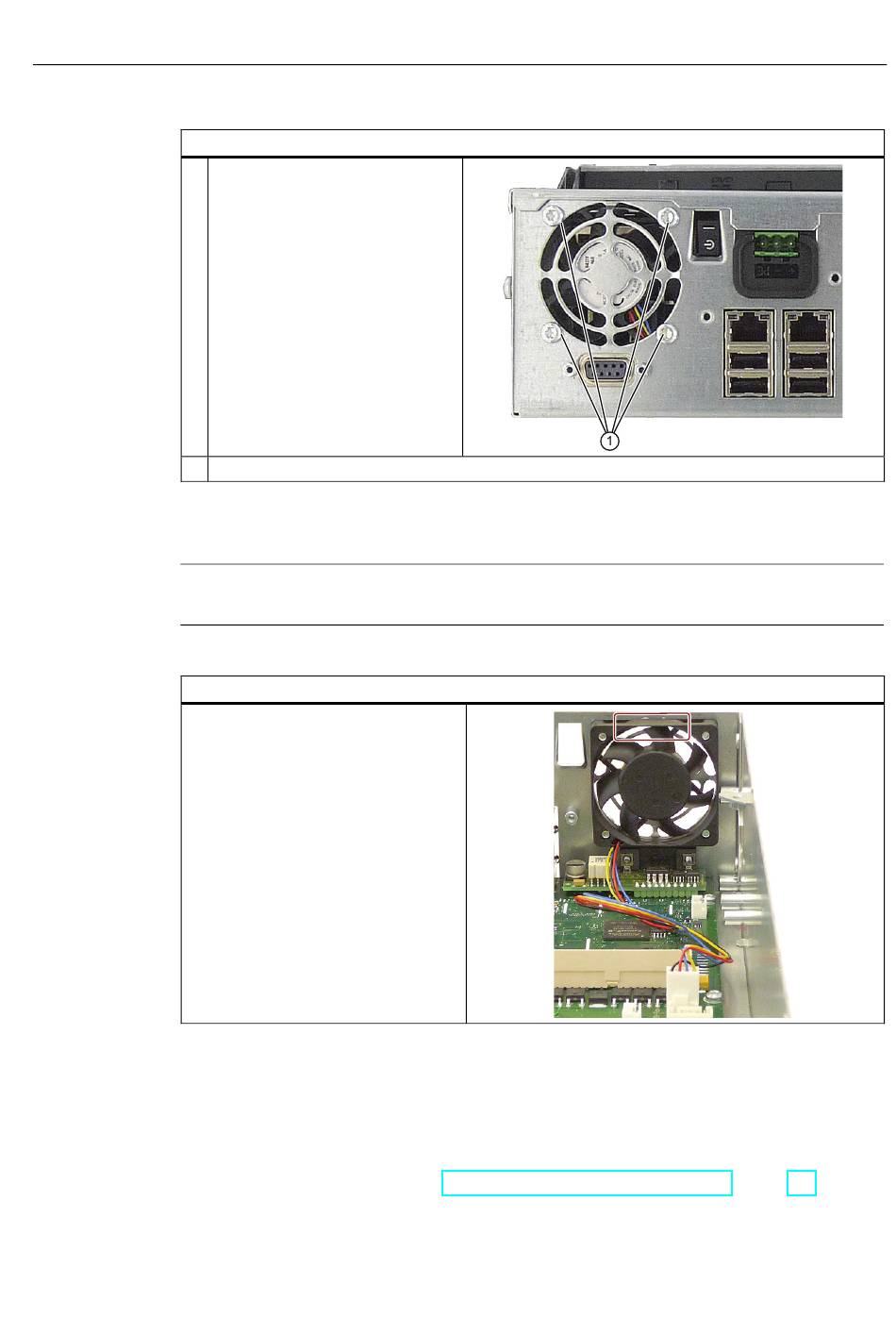

Etapes du démontage du ventilateur
2
3
Montage du ventilateur
Remarque
Vous ne pouvez monter qu'un ventilateur du même type !
Position de montage du ventilateur
L'illustration indique la position de
montage correcte du ventilateur.
Respecter la direction indiquée par les
flèches sur le boîtier du ventilateur !
11.8.9

Remplacement du processeur

Tout changement de la CPU est impossible.
Étant donné que le processeur est soudé sur la carte mère, il faut tout changer. Respectez à
ce sujet les consignes du chapitre Montage/Démontage de la carte-mère (Page 143).
SIMATIC HMI IPC677C
Instructions de service, 04/2013, A5E02722711-04
①
Dévissez les quatre vis
boîtier.
Sortez le ventilateur du boîtier.
11.8 Montage et démontage de composants matériels
sur le
Service et maintenance
147
