Service et maintenance
11.6 Séparer l'unité de dialogue de l'unité centrale
7. Déposez avec précaution l'unité centrale.
8. Au besoin, démontez l'unité de dialogue comme suit :
(1)
(2)
(3)
Séparer l'appareil à l'état démonté
Une autre possibilité consiste à déposer l'appareil et à séparer l'unité de dialogue de l'unité
centrale dans cet état démonté. Pour éviter que l'unité centrale rabattu de l'unité de dialogue
ne tordent les pattes (4), poser un support sous l'unité centrale.
120
– Fixation par vis : faites en sorte que l'unité de dialogue ne puisse tomber et dévissez
les vis de fixation
– Fixation par étriers : retirez les étriers qui fixent l'unité de dialogue à la paroi de
montage.

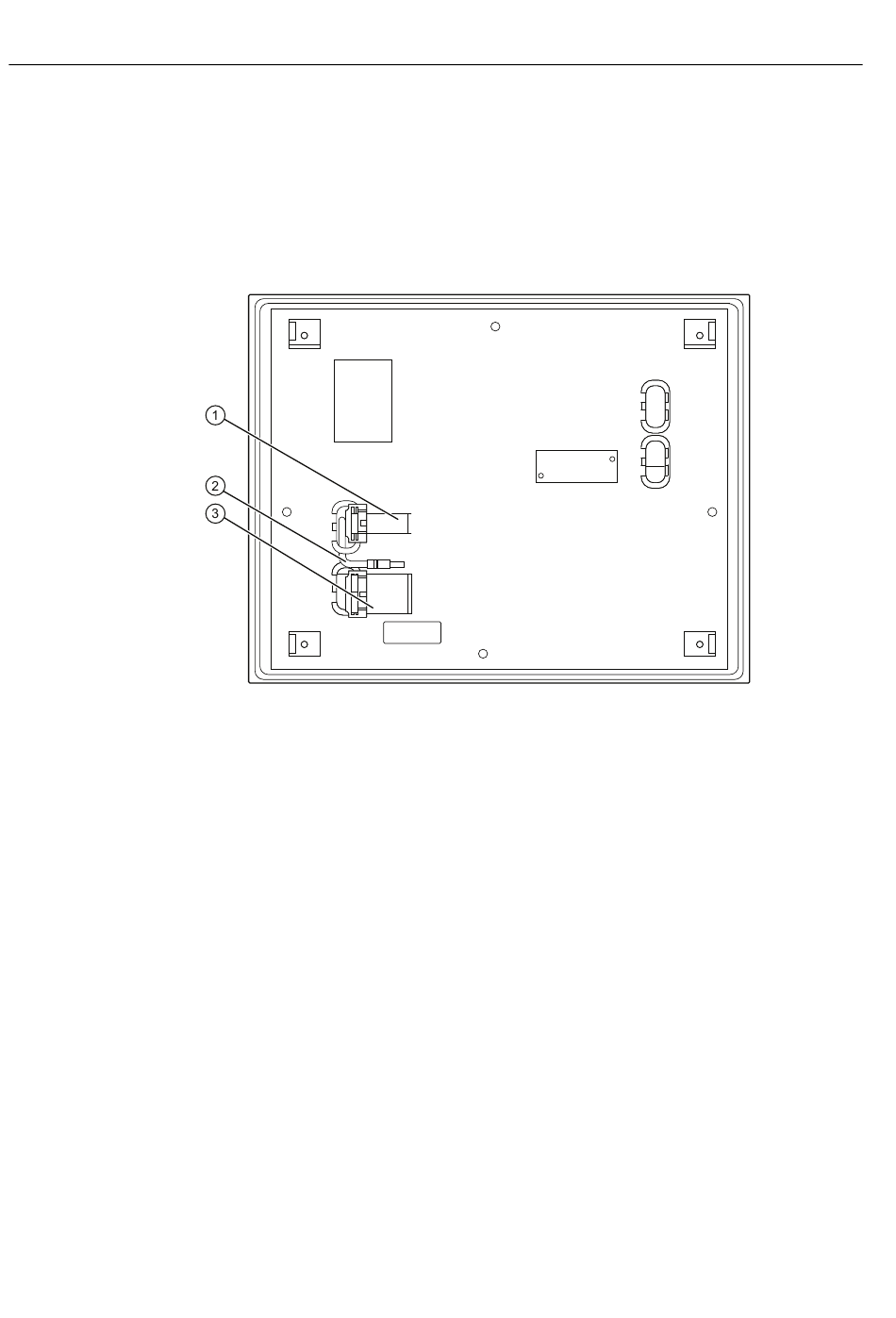

Figure 11-2 Autres interfaces sur l'unité de dialogue
Figure semblable, peut différer de celle de l'appareil
Câble de l'écran (pour les écrans tactiles 15", 2 câbles)
Câble USB
Câble ES/USB
SIMATIC HMI IPC677C
Instructions de service, 04/2013, A5E02722711-04
