Descriptions détaillées
16.1 Carte-mère
Toutes les interfaces sont créées pour high current USB (500 mA), mais vous ne pouvez
utiliser simultanément qu'au maximum 2 interfaces comme high current.

IMPORTANT

Il est interdit de raccorder des appareils USB réinjectant une tension dans le Box PC.

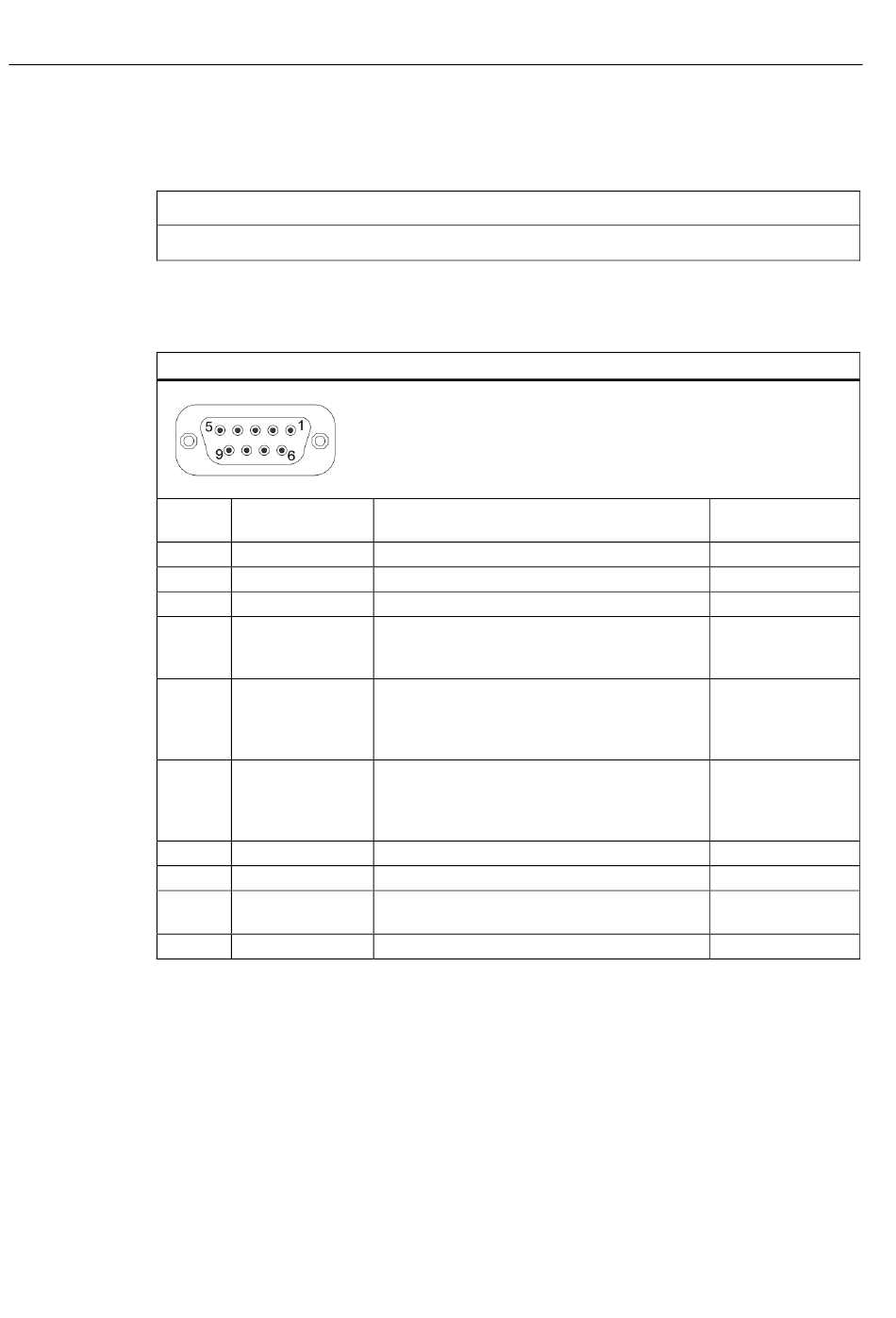

Interface PROFIBUS/MPI X4
Interface PROFIBUS/MPI
Nº
broche
1
2
3
4
5
6
7
8
9
Blindage
caractéristique produit en option
1
202
1
Désignation Signification
abrégée
– non affectée
– non affectée
LTG_B Ligne de signaux B du module MPI
RTS_AS RTSAS, signal de commande du flux de
données de réception. Le signal est "1" (actif)
quand l'automate connecté directement émet.
M5EXT M5EXT conducteur de retour (GND) de
l'alimentation 5 V. La charge électrique par un
consommateur externe relié entre P5EXT et
M5EXT peut être de 90 mA au maximum.
P5 EXT Alimentation P5EXT (+5 V) de l'alimentation
5V. La charge électrique par un consommateur
externe relié entre P5EXT et M5EXT peut être
de 90 mA au maximum.
– non affectée
LTG_A Ligne de signaux A du module MPI
RTS_PG Signal de sortie RTS du module MPI. Le signal
est "1" quand la console émet.
Sur les boîtiers des prises
Entrée / Sortie
–
–
Entrée / Sortie
Entrée
Sortie
Sortie
–
Entrée / Sortie
Sortie
SIMATIC HMI IPC677C
Instructions de service, 04/2013, A5E02722711-04
