Montage
4.2 Fixation de l'appareil au moyen de vis
4.2
Fixation de l'appareil au moyen de vis
Remarque
La fixation par vis n'est pas possible pour le modèle à écran tactile 12 pouces.

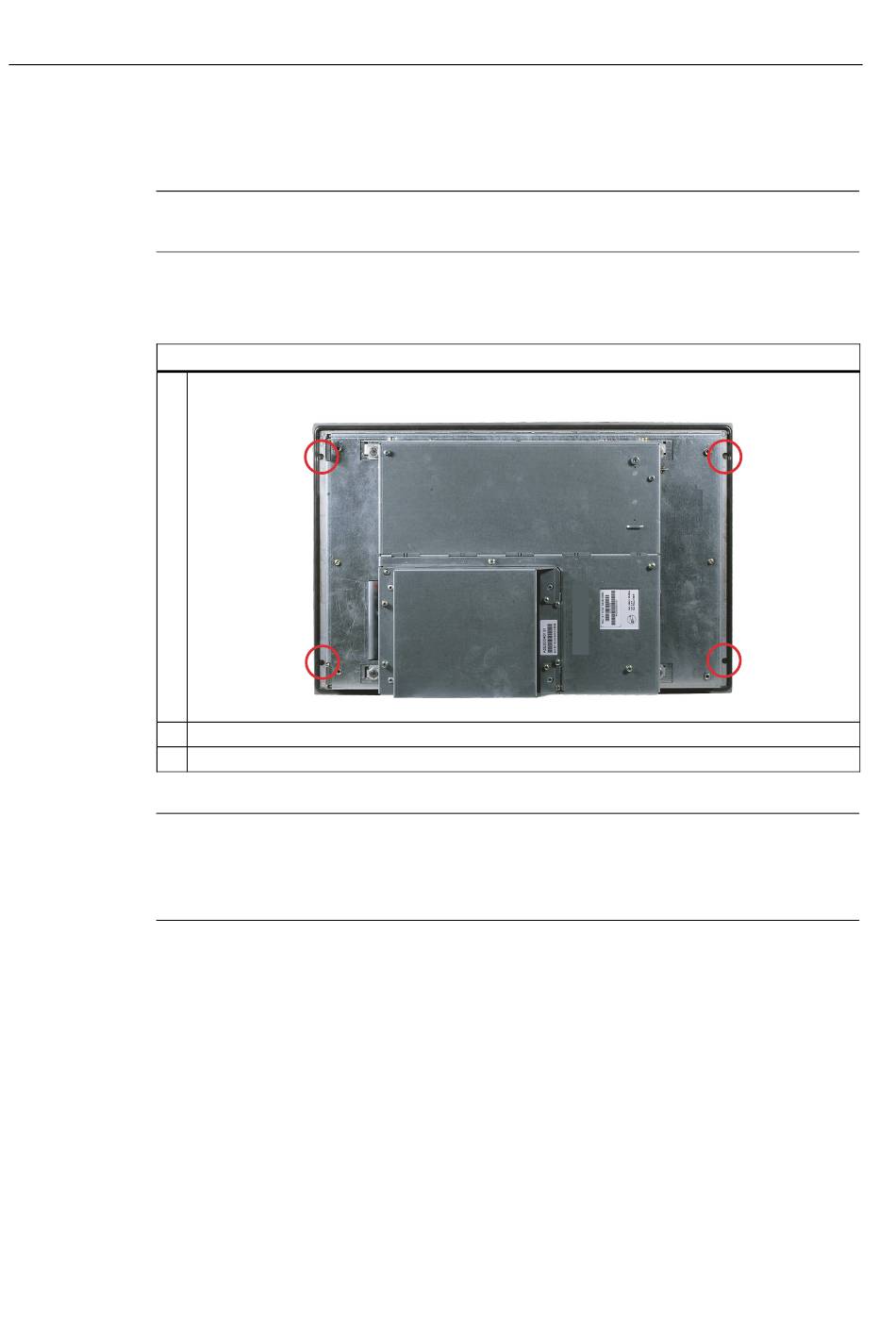

Trous à percer dans l'unité de dialogue
Etapes à suivre pour percer les trous
1
2
3
Remarque
Risque d'endommagement
Veillez à empêcher la pénétration de copeaux dans l'appareil lors du perçage des trous.
Enveloppez l'appareil dans un film plastique ou utilisez une aspiration lors du perçage.
Trous à percer dans l'élément de fixation
1. Percez les trous autour de la découpe d'encastrement préparée en suivant les indications
2. Placez l'appareil par l'avant dans le rack 19", sur la potence ou dans la découpe
3. Vissez l'unité de dialogue à l'aide des vis et écrous appropriés
38
Percez de l'arrière vers l'avant un trou (Ø 2,5 mm env.) débouchant dans les quatre creux de
l'unité de dialogue.
Elargissez ces trous avec un foret de 5,5 mm pour M5 ou de 6,5 mm pour M6.
Ebavurez les trous de la face avant de l'unité de dialogue.
pour L3 et L4 (voir paragraphe "Découpe d'encastrement")
d'encastrement de l'armoire.
SIMATIC HMI IPC677C
Instructions de service, 04/2013, A5E02722711-04
