11.7.4.4 Démontage et montage de disques durs
Démontage du lecteur 2,5 pouces

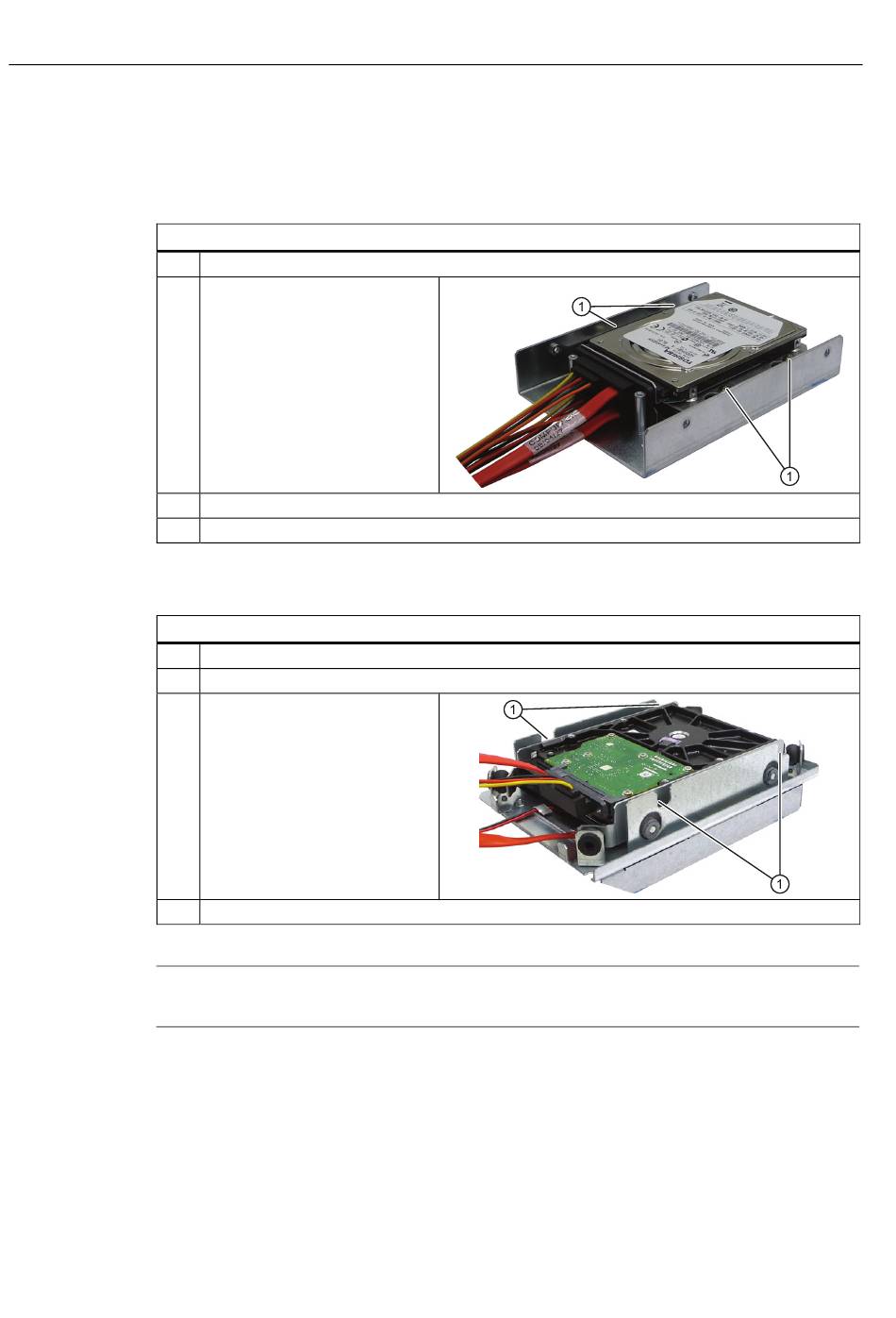

Etapes du démontage d'un lecteur 2,5 pouces
1
2
3
4
Démontage du lecteur 3,5 pouces
Etapes du démontage d'un lecteur 3,5 pouces
1
2
3
4
Remarque
On utilise ici des vis spéciales avec un pas anglais (référence 6-32x3/16''-St-G3E).
130
Démontez le module support de lecteur.
①
Desserrez les vis du lecteur.
Sortez le lecteur du cadre du support, plaque de montage comprise.
Débranchez le câble d'alimentation et de données du lecteur.
Démontez le module support de lecteur.
Débranchez le câble d'alimentation et de données du lecteur.
①
Retirez les vis du lecteur.
Sortez le lecteur du support.
