L'hôte PCI-IRQ A à H est affecté de manière fixe à l'IRQ 16 à 23 en mode ACPI. L'hôte PCI-IRQ A à H est affecté
1)
automatiquement par le BIOS à l'IRQ 0 à 15 en mode CPI. L'affectation prédéfinie ne peut pas être forcée.
Interruption en mode ACPI
Y
Interruption par défaut du BIOS en mode PIC (par ex. DOS)
Z

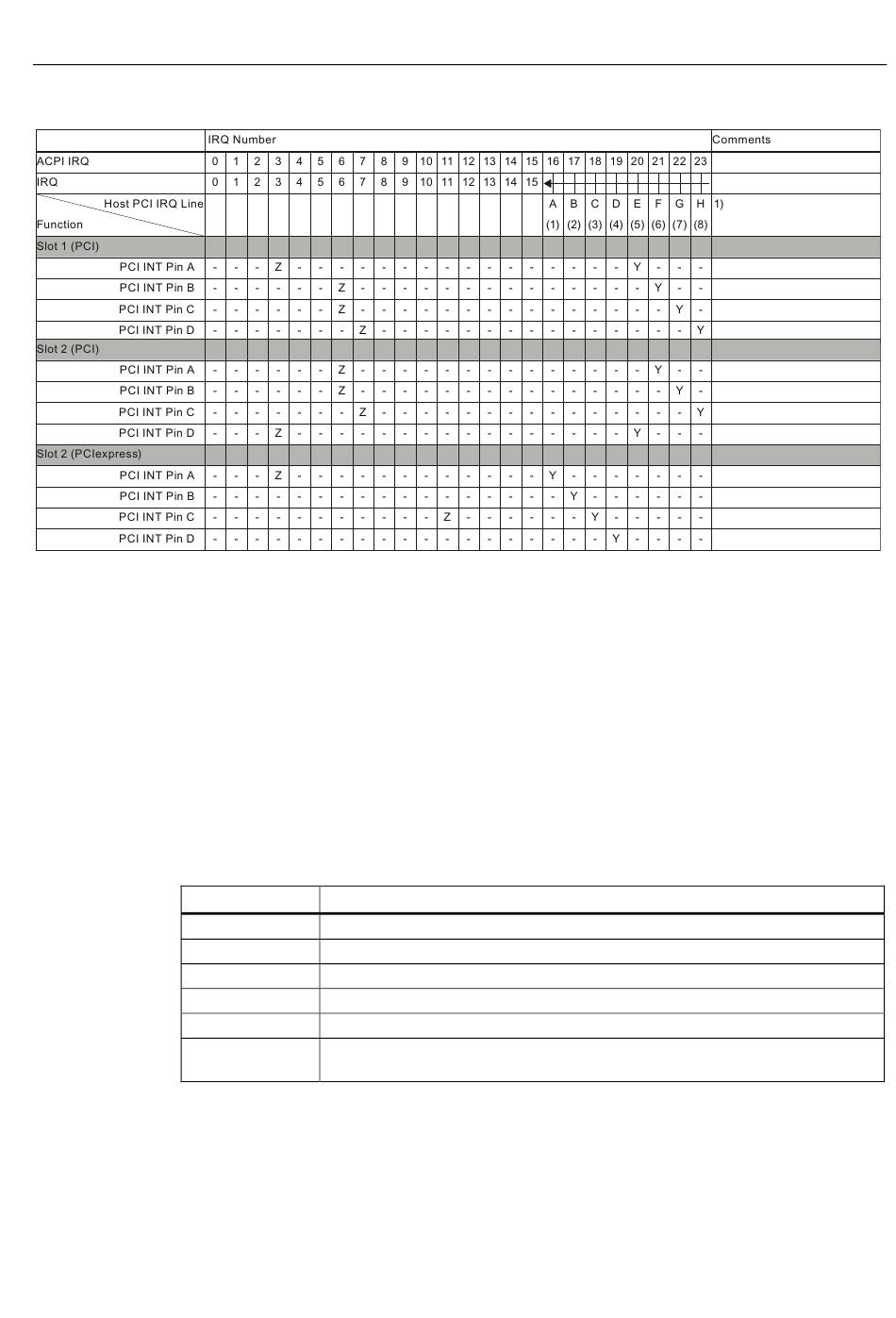

Figure 16-4 Affectation d'interruption des connecteurs sur la carte bus
16.3.2.3 Interruption matérielle PCI exclusive
Les applications exigeant une haute performances d'interruption ont besoin d'une réaction
rapide du matériel aux interruptions. Pour permettre un temps de réponse court du matériel,
l'interruption PCI matérielle ne doit être occupée que par une seule ressource.
Interruption exclusive en mode APIC
Ethernet 1
Ethernet 2
Profibus/MPI
Slot PCI 1
Slot PCI 2
Emplacement PCI
Express
Condition : Les cartes enfichées dans les emplacements PCI n'ont respectivement besoin
1)
que d'une interruption
Condition : Les cartes VGA et PCIExpress n'ont besoin d'aucune interruption
2)
Condition : La carte VGA ne requiert aucune interruption et Ethernet1 est désactivé
3)
SIMATIC HMI IPC677C
Instructions de service, 04/2013, A5E02722711-04
Affectation IRQ pour les systèmes d'exploitation Windows, (mode APIC)
Descriptions détaillées
16.3 Ressources système
16
1) 2)
17
1)
19
1)
20
1)
21
1)
16
1) 3)
221
