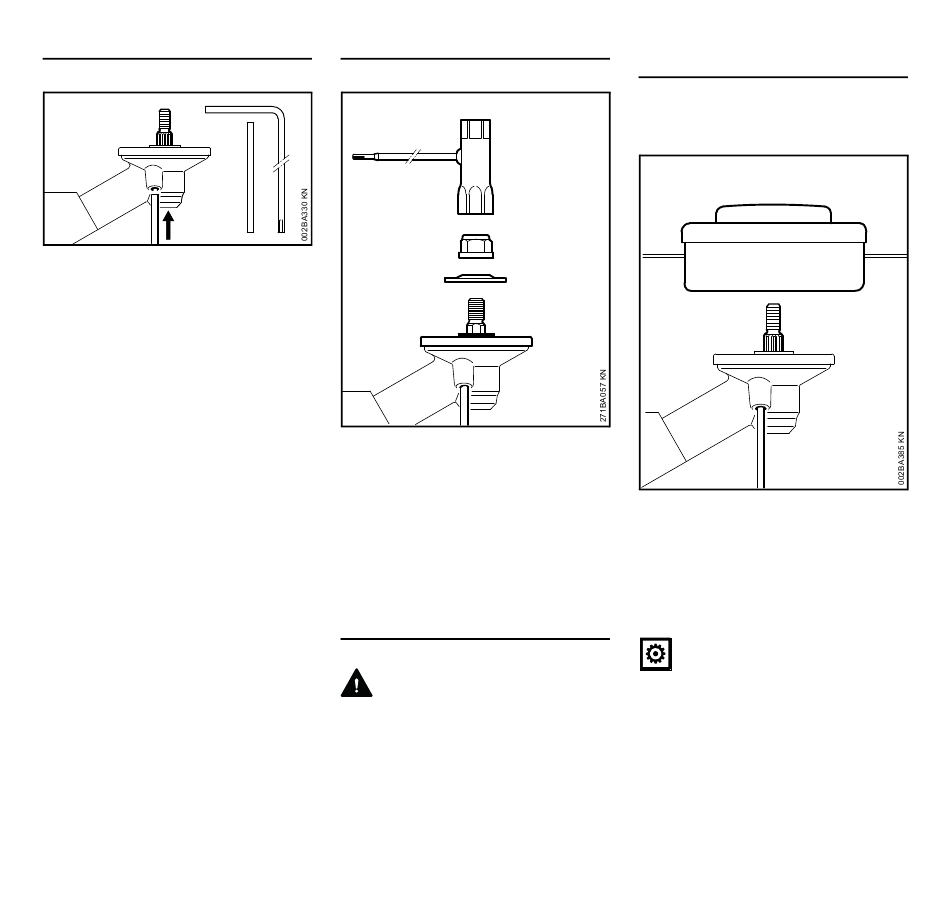

Blocage de l'arbre
2
7
6
Pour le montage et le démontage des
outils de coupe, il faut bloquer l'arbre (2)
à l'aide du mandrin de calage (6) ou du
tournevis coudé (6). Les pièces font
respectivement partie du jeu de pièces
joint à la livraison de la machine ou sont
livrables à titre d'accessoire optionnel.
Glisser le mandrin de calage (6) ou
N
le tournevis coudé (6) dans
l'orifice (7) du réducteur, jusqu'en
butée – en exerçant une légère
pression ;
faire jouer l'arbre, l'écrou ou l'outil
N
de coupe jusqu'à ce que le mandrin
s'encliquette et que l'arbre soit
bloqué.
FR 410 C
Démontage des pièces de fixation
6
Bloquer l'arbre ;
N
desserrer et enlever l'écrou (2) en
N
tournant dans le sens des aiguilles
d'une montre (filetage à gauche)
avec la clé multiple (1) ;
enlever la rondelle de pression (3)
N
de l'arbre (4), le disque de
pression (5) ne doit pas être enlevé.
Montage de l'outil de coupe
AVERTISSEMENT
Monter le capot protecteur qui convient
pour l'outil de coupe respectivement
utilisé – voir « Montage du capot
protecteur ».
Montage de la tête faucheuse avec prise
filetée
Conserver précieusement le folio joint à
la tête faucheuse.
1
2
3
4
5
Visser la tête faucheuse sur
N
l'arbre (1) en tournant dans le sens
inverse des aiguilles d'une montre,
jusqu'en appui ;
bloquer l'arbre ;
N
serrer fermement la tête faucheuse.
N
Enlever l'outil inséré pour bloquer
l'arbre.
1
AVIS
français
