Schrauben (7) in die Bohrungen
N
stecken – und bis zur Anlage in den
Bügel drehen
übrige Teile aufbewahren
N
weiter bei "Rundumgriff befestigen"
N

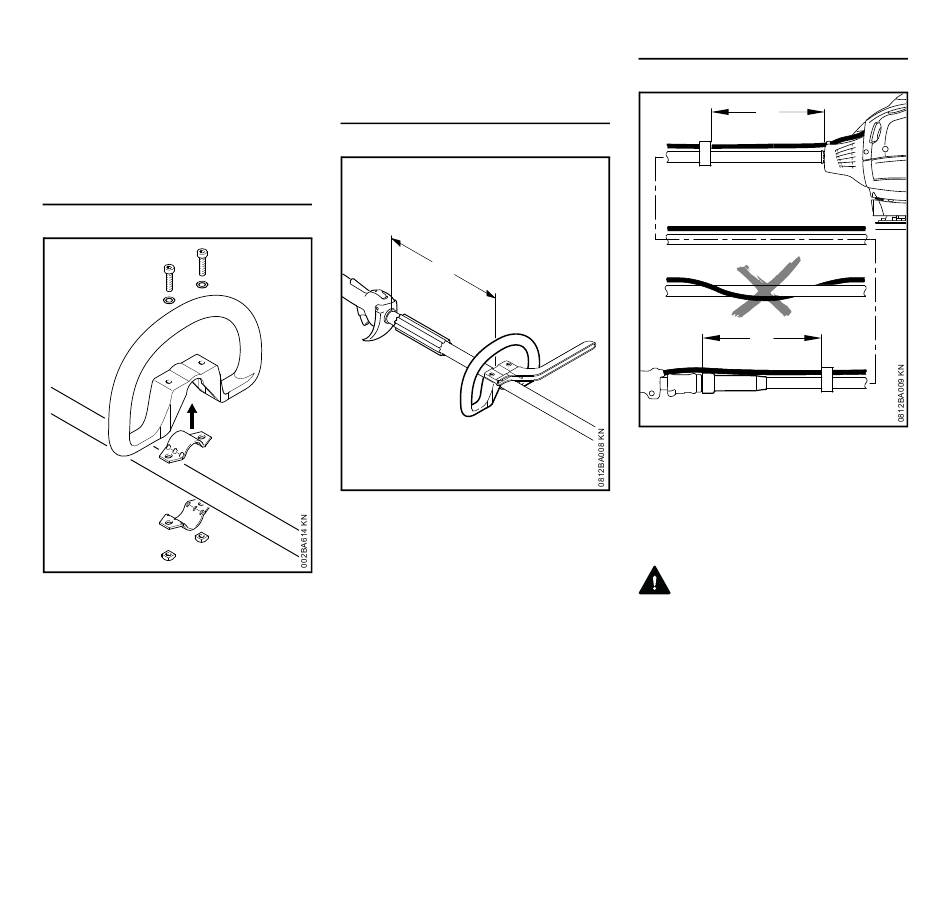

Rundumgriff ohne Bügel anbauen (nicht
in allen Ländern zulässig)
7
7
8
8
4
3
5
6
1
1
Schelle (1) in den Rundumgriff (2)
N
legen und zusammen auf den
Schaft (3) setzen
Schelle (4) anlegen
N
Bohrungen zur Deckung bringen
N
Scheibe (5) auf die Schraube (6)
N
und diese wiederum in die Bohrung
stecken, darauf die
Vierkantmutter (7) drehen – bis zur
Anlage
FR 410 C
übrige Teile aufbewahren
N
weiter bei "Rundumgriff befestigen"
N
Rundumgriff befestigen
A
2
1
3
Rundumgriff (1) im Abstand von (A)
N
ca. 20 cm (8 in.) vor dem
Bedienungsgriff (2) befestigen
Rundumgriff ausrichten
N
Schrauben festziehen – dazu bei
N
Bedarf die Muttern kontern
Die Hülse (3) ist länderabhängig
vorhanden und muss sich zwischen
Rundumgriff und Bedienungsgriff
befinden.
Gaszug befestigen
A
2
B
1
Gaszug (1) in den Kabelhalter (2)
N
im Abstand (A) von ca. 20 cm (8 in.)
vor der Motoreinheit eindrücken
Gaszug (1) in den Kabelhalter (3)
N
im Abstand (B) von ca. 15 cm (6 in.)
vor dem Wellenende eindrücken
WARNUNG
Der Gaszug muss auf der ganzen Länge
parallel zur biegsamen Welle verlegt
werden. Den Gaszug nicht um die
biegsame Welle schlingen.
Weiter siehe "Gaszug einstellen".
