français
faire coïncider les trous ;
N
introduire les vis (7) à travers les
N
trous des pièces – et les visser à
fond dans la protection ;
conserver les autres pièces ;
N
pour continuer, voir « Fixation de la
N
poignée circulaire ».

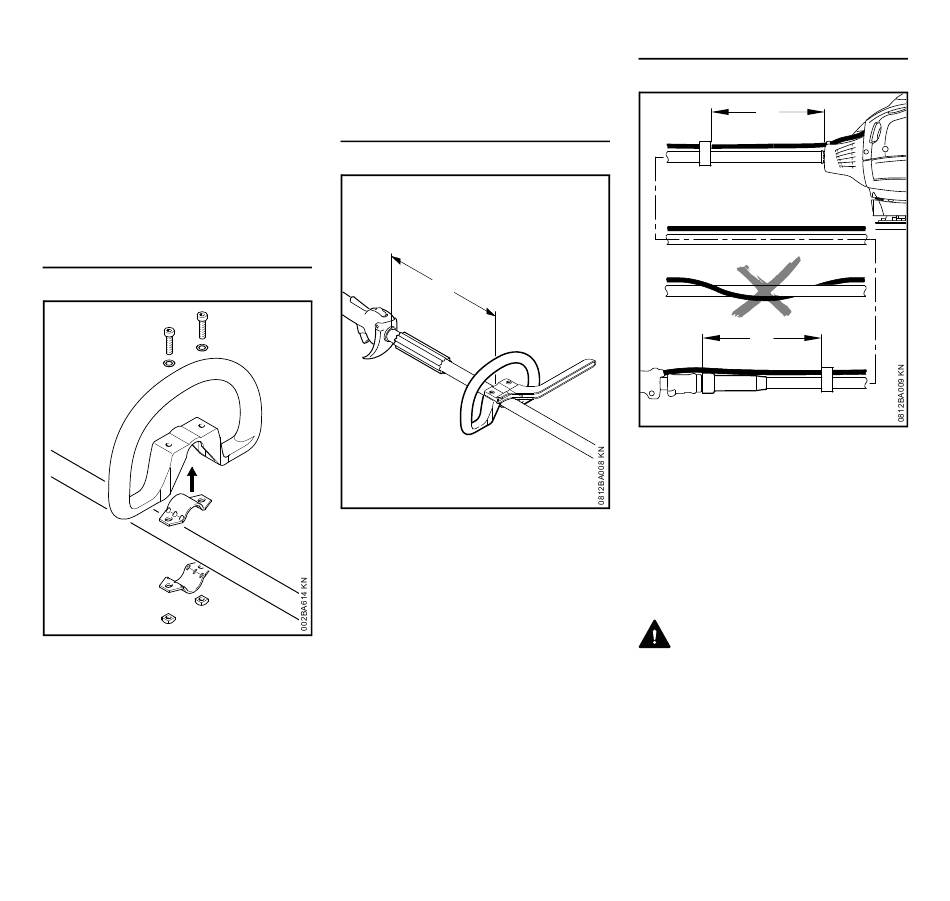

Montage de la poignée circulaire sans
protection (cette configuration n'est pas
autorisée dans tous les pays)
7
7
8
8
4
3
5
6
1
1
Loger la bride (1) dans la poignée
N
circulaire (2) et la poser avec la
poignée sur le tube (3) ;
appliquer la bride (4) ;
N
faire coïncider les trous ;
N
poser la rondelle (5) sur la vis (6) et
N
introduire la vis dans le trou ; visser
l'écrou à quatre pans (7) sur la vis –
jusqu'en appui ;
60
conserver les autres pièces ;
N
pour continuer, voir « Fixation de la
N
poignée circulaire ».
Fixation de la poignée circulaire
A
2
1
3
Fixer la poignée circulaire (1) à une
N
distance (A) d'env. 20 cm (8 po) de
la poignée de commande (2) ;
ajuster la poignée circulaire ;
N
serrer les vis – en retenant les
N
écrous si nécessaire.
La douille (3) n'est montée que sur les
modèles destinés à certains pays ; le
cas échéant, elle doit se trouver entre la
poignée circulaire et la poignée de
commande.
Fixation du câble de commande des gaz
A
2
B
1
Enfoncer le câble de commande
N
des gaz (1) dans l'attache de
câbles (2), à une distance (A)
d'env. 20 cm (8 po) du moteur ;
enfoncer le câble de commande
N
des gaz (1) dans l'attache de
câbles (3), à une distance (B)
d'env. 15 cm (6 po) de l'extrémité
de l'arbre.
AVERTISSEMENT
Sur toute la longueur, le câble de
commande des gaz doit être posé
parallèlement à l'arbre flexible. Le câble
de commande des gaz ne doit pas être
enroulé autour de l'arbre flexible.
Pour continuer, voir « Réglage du câble
de commande des gaz ».
1
3
FR 410 C
