La pantalla está encendida
AUTO
3
Pulse el botón «AUTO» para encender o apagar este
X
modo.
– Modo Auto apagado: luz del indicador apagada.
– Modo Auto encendido: el indicador se ilumina en
verde.
La regulación automática también ajusta la velocidad del
ventilador.

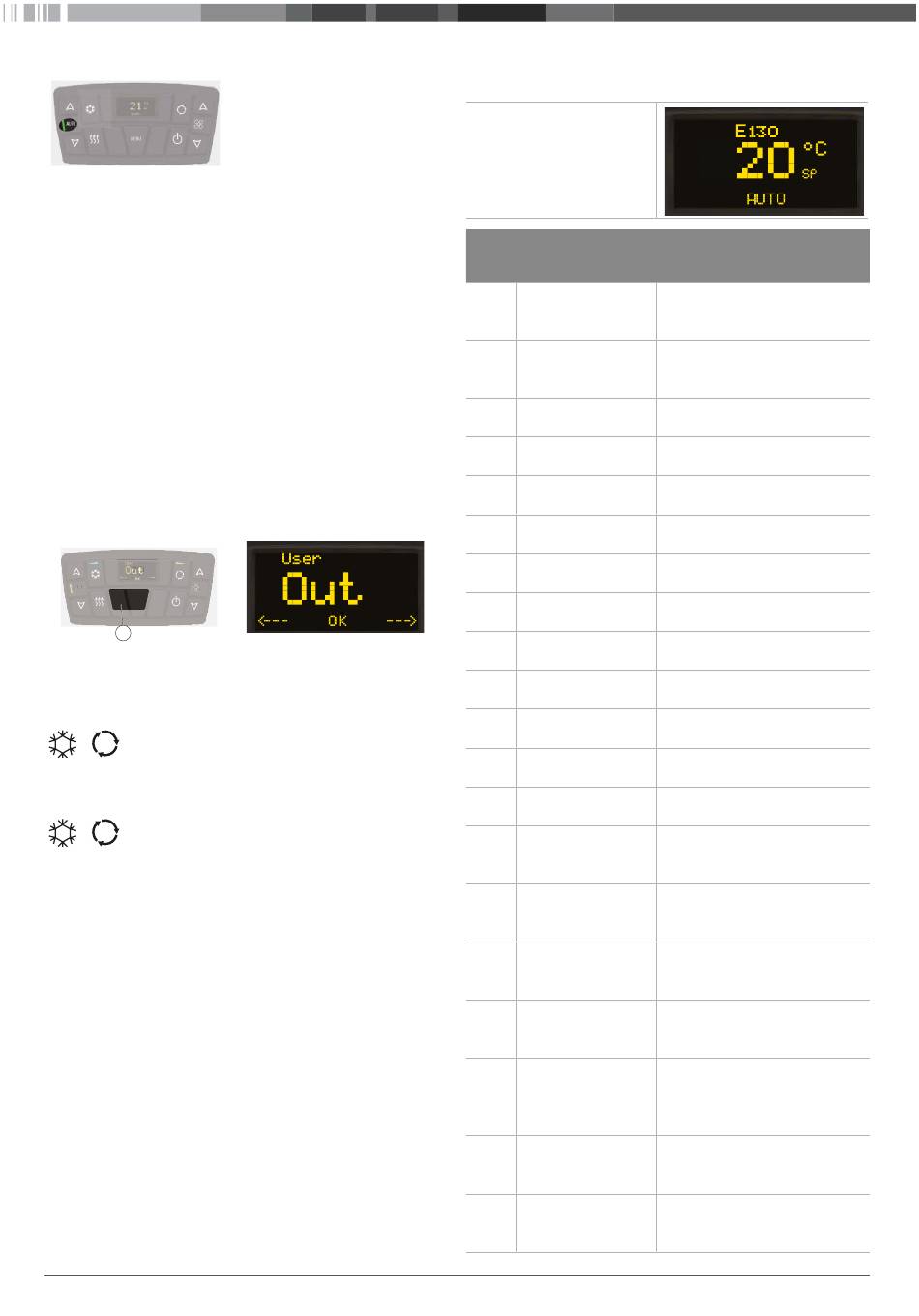

4 Ajustes del menú de
usuario
El usuario puede configurar los siguientes ajustes:
■ Unidad de temperatura (°C / °F), en la pantalla se muestra
«Tum»
■ Retroiluminación de la pantalla, en la pantalla se muestra «Dim»
AUTO AUTO
MENU
6
MENU
Mantenga pulsados los botones 6 y «MENU» du-
X
6 +
rante 3 segundos.
– Se abre el menú de usuario.
Pulse el botón «Recirculación» o «Refrigeración»
X
para alternar entre los elementos del menú.
MENU Pulse el botón «MENU» para seleccionar un ele-
X
mento del menú.
Pulse el botón «Recirculación» o «Refrigeración»
X
para ajustar el parámetro.
MENU Pulse el botón «MENU» para guardar el valor del
X
parámetro.
Cool Top
5 Códigos de error
Si ocurre algún error, en la
pantalla se mostrará un códi-
go de error.
Códi-
go de Descripción
error
033 Circuito de refrige-
rante vacío
118 Cortocircuito en una
de las salidas digita-
les
120 Señal de la válvula de
agua
125 Cortocircuito en el
sensor
127 Cortocircuito en el
sensor
129 Cortocircuito en el
sensor
130 Cortocircuito en el
sensor
132 Cortocircuito en el
transductor
133 Cortocircuito en el
transductor
143 Conexión con el sen-
sor interrumpida
145 Conexión con el sen-
sor interrumpida
147 Conexión con el sen-
sor interrumpida
148 Conexión con el sen-
sor interrumpida
150 Conexión con el
transductor interrum-
pida
151 Conexión con el
transductor interrum-
pida
162 Sobretensión de la
batería
163 Subtensión de la ba-
tería
164 Subtensión en la ali-
mentación de los
transductores (5 V)
167 Sobrecorriente, aire
exterior del motor
168 Sobrecorriente, vál-
vula de agua
Tbl. 01: Códigos de error
Resolución de problemas
Comprobar la carga de refrige-
rante. Comprobar si hay fugas de
refrigerante. Rellenar.
Comprobar las salidas digitales y
los relés.
Comprobar la válvula de agua y
sus conexiones
Comprobar NTC 2, sensor de
temperatura del aire de impulsión
Comprobar NTC 1, sensor de
temperatura interno
Comprobar NTC 3, sensor de
temperatura externo
Comprobar NTC 4, sensor auxiliar
de temperatura interno
Comprobar la conexión del trans-
ductor de baja presión
Comprobar la conexión del trans-
ductor de alta presión
Comprobar NTC 2, sensor de
temperatura del aire de impulsión
Comprobar NTC 1, sensor de
temperatura interno
Comprobar NTC 3, sensor de
temperatura externo
Comprobar NTC 4, sensor auxiliar
de temperatura interno
Comprobar la conexión del trans-
ductor de baja presión
Comprobar la conexión del trans-
ductor de alta presión
Comprobar la batería. Tensión de
alimentación por encima de 16 V
(12 V) o de 32 V (24 V).
Comprobar la batería. Tensión de
alimentación por debajo de 9 V
(12 V) o de 18 V (24 V).
Comprobar el cable de alimenta-
ción de los transductores. Ten-
sión de alimentación por debajo
de 4,95 V.
Comprobar el motor y sus cone-
xiones. Corriente por encima de
1,5 A.
Comprobar la válvula de agua y
sus conexiones. Corriente por en-
cima de 1,5 A.
