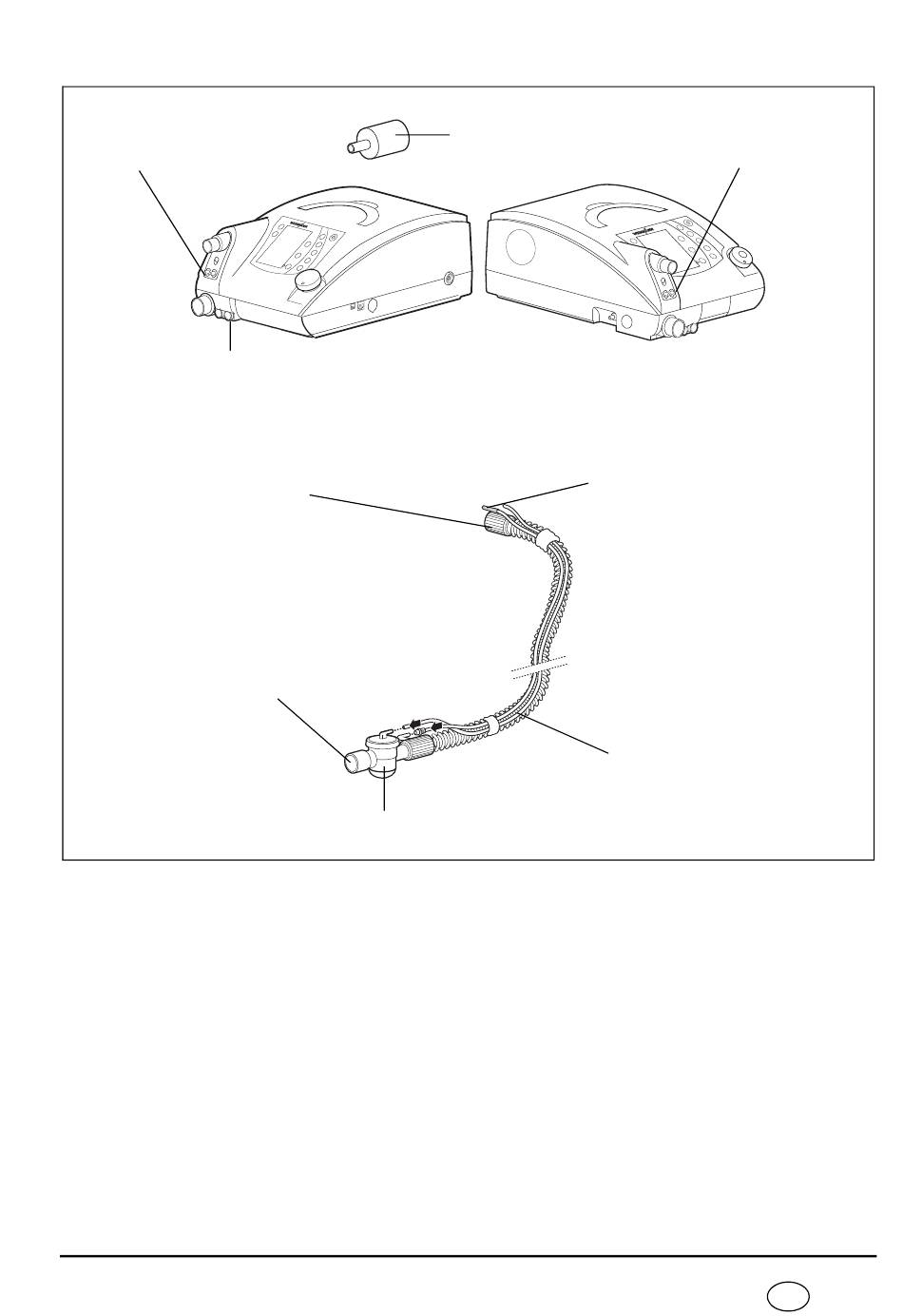

Appareil de thérapie, circuit patient monotube avec valve patient
25 Connexion
tuyau de prise de pression
(marquage en bleu)
24 Prise capteur O
33 Connexion
sortie appareil
32 Embout patient
Légendes
24 Prise capteur O
Sert à connecter un capteur d'oxygène
permettant de déterminer la teneur de l'air inspiré
en oxygène (circuit patient avec valve patient
seulement).
25 Connexion tuyau de prise de pression
(marquage en bleu)
Sert à relier le tuyau de prise de pression à
l'appareil.
2
28 Circuit patient monotube
31 Valve patient
2
26 Adaptateur
d'essai
29 Tuyau de prise de
pression (marquage
en bleu)
30 Tuyau de commande
26 Adaptateur d'essai
Est nécessaire pendant le contrôle du
fonctionnement de l'appareil.
27 Connexion tuyau de commande de la
valve
Sert à raccorder le tuyau de commande de la valve
à l'appareil.
Vue d'ensemble
27 Connexion tuyau de
commande de la valve
de la valve
FR 9
