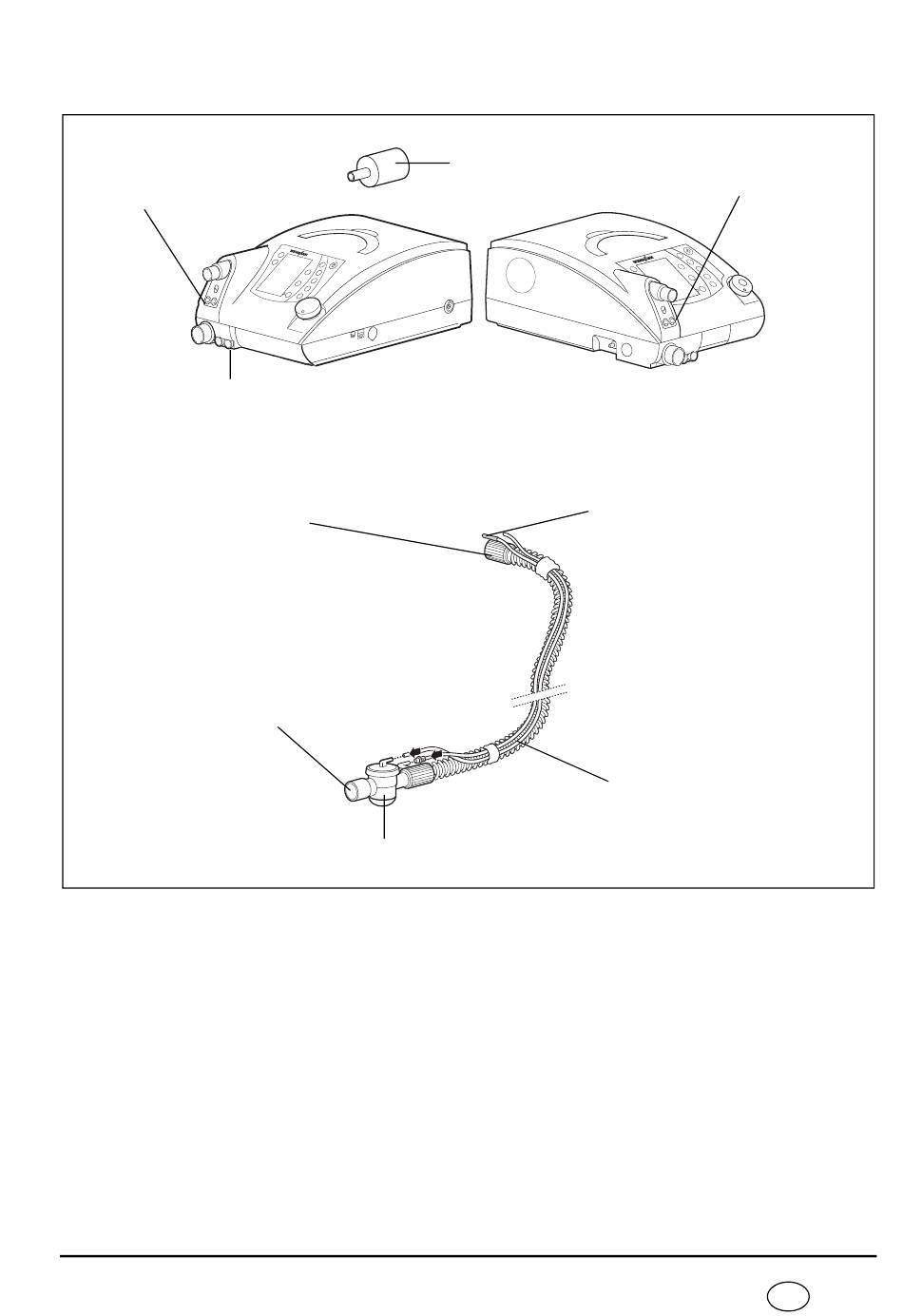

Apparecchio terapeutico, Sistema a tubo singolo con valvola
paziente
25 Raccordo tubo di
misurazione della
pressione (contrassegnato
in blu)
24 Raccordo sensore O
33 Raccordo uscita
apparecchio
32 Raccordo
paziente
Legenda
24 Raccordo sensore O
Serve per collegare un sensore dell'ossigeno che
consente di misurare la concentrazione
dell'ossigeno nell'aria inalata (solo nei tubi con
valvola paziente).
25 Raccordo tubo di misurazione della
pressione (contrassegnato in blu)
Serve per collegare il tubo di misurazione della
pressione all'apparecchio.
2
28 Sistema a tubo singolo
31 Valvola paziente
2
26 Adattatore
di prova
29 Tubo di misurazione
della pressione
(contrassegnato in blu)
30 Tubo di comando
26 Adattatore di prova
Viene utilizzato per il controllo funzionale
dell'apparecchio terapeutico.
27 Raccordo tubo di comando valvola
Serve per collegare il tubo di comando valvola
all'apparecchio.
Vista d'insieme
27 Raccordo tubo di
comando valvola
valvola
IT 125
