4.2
Attacchi del supporto testa/collo (optional)
Tutti gli schienali Matrx PB contengono un piano
poggiatesta integrato che può essere utilizzato per
fissare i supporti testa e collo opzionali.
Due serie di fori di montaggio del morsetto del
poggiatesta vengono fornite allo scopo di
installare la maggior parte dei tipi di poggiatesta
standard (vedere figura a lato). Se necessario, dei
fori aggiuntivi possono essere praticati nella
scocca dello schienale e sul piano poggiatesta per
montare le viti necessarie.
Montaggio del morsetto del poggiatesta
ATTENZIONE
I poggiatesta che sono stati montati sullo schienale Matrx PB non sono destinati ad essere utilizzati
durante il trasporto, e non forniscono un adeguato supporto in caso di rottura. Si raccomanda
che gli utilizzatori di carrozzine vengano trasferiti sui sedili appositi, a bordo dei mezzi di
trasporto, e protetti mediante i sistemi di ritenuta predisposti secondo la normativa vigente per
lindustria automobilistica.
Il piano poggiatesta è incastrato nella scocca dello schienale per evitare che le viti sporgano nel
cuscino dello schienale. Assicurarsi che le viti dal morsetto del poggiatesta non si estendano oltre
questa area rientrata.
1.
Aprire (abbassare) il rivestimento e determinare
la serie appropriata di fori di montaggio per il
morsetto del poggiatesta (praticare nuovi fori, se
necessario).
2.
Chiudere il rivestimento e praticare con cautela
dei fori attraverso il tessuto del rivestimento con
i fori di montaggio determinati per il morsetto del
poggiatesta.
3.
Aprire e abbassare la metà anteriore del
rivestimento (abbastanza per accedere ai fori di
montaggio appropriati sul piano poggiatesta).
4.
Posizionare il morsetto del poggiatesta
sull'esterno del rivestimento dello schienale e
spingere le viti di fissaggio verso l'interno
attraverso il tessuto e attraverso il piano
poggiatesta.
5.
Fissare (imbullonare) il morsetto del poggiatesta
in posizione e chiudere il rivestimento.
4.3
Meccanismo di sgancio rapido con cordoncino
1.
Far passare il cordoncino in nylon attraverso i fori nel meccanismo di chiusura sopra le piastre di
fissaggio destra e sinistra (vedere immagine A)
2.
Installare il meccanismo di bloccaggio del cordoncino sul cavo (vedere immagine B). Premere il
pulsante per aprire il meccanismo di bloccaggio e far scorrere le due estremità aperte del
cordoncino in nylon attraverso l'apertura.
3.
Con lo schienale installato correttamente sulla carrozzina, regolare la lunghezza del cavo in modo
che si blocchi a 35-45° circa lungo la scocca dello schienale (questo permette al meccanismo di
sgancio di operare più efficacemente). Se necessario, tagliare/rimuovere il cordoncino in eccesso per
evitare che si intrecci. Una volta regolato, legare le estremità del cordoncino libere tra di loro per
evitare che il blocco scivoli via.
Invacare® Matrx® PB

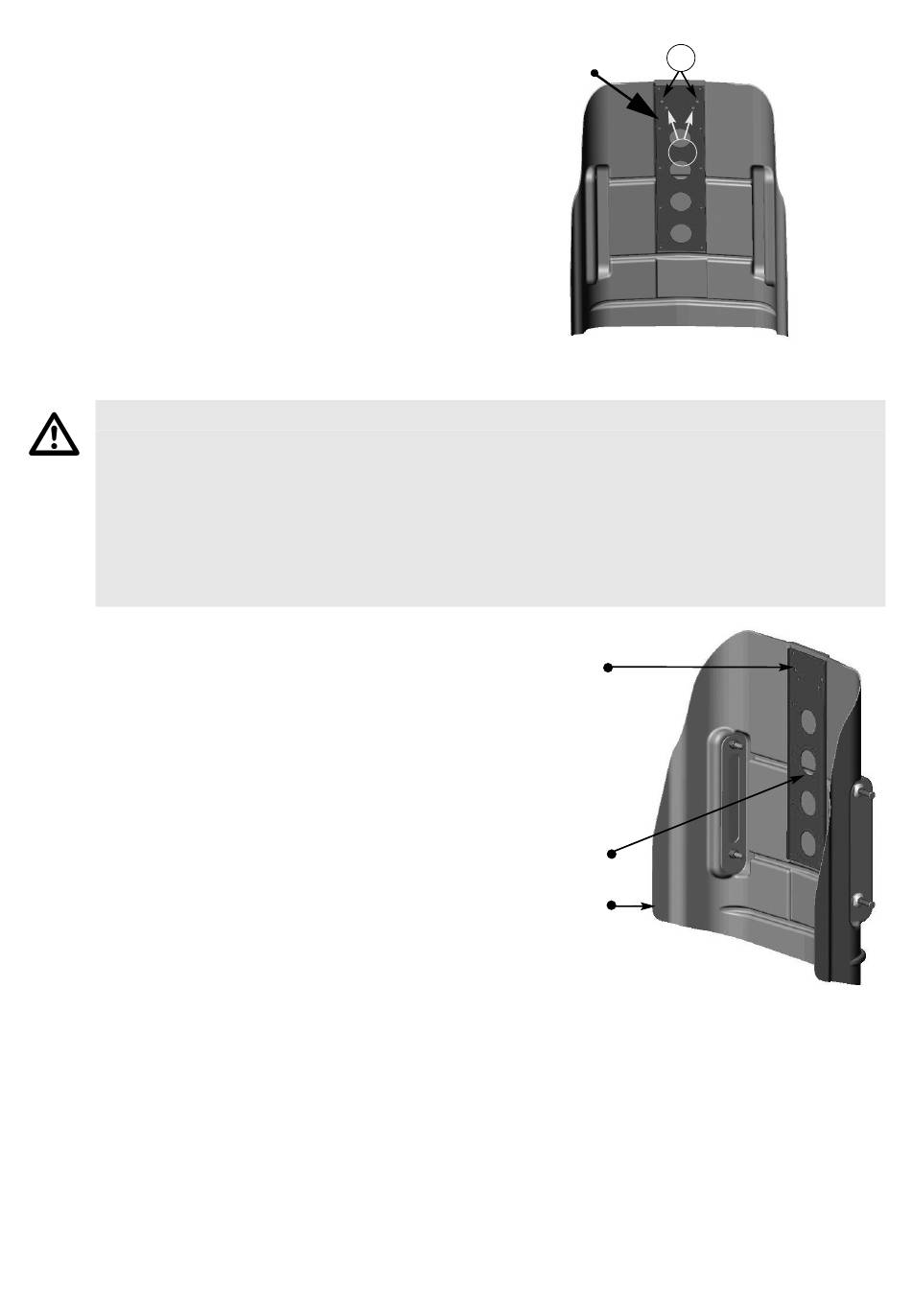

Piano poggiatesta
Fori di
montaggio del
morsetto del
poggiatesta
Piano
poggiatesta
Pannello dello
schienale
LATO ANTERIORE
76
Fori di montaggio
1
del morsetto del
poggiatesta
2
Codice prodotto 1176088
