Montaggio dello schienale
1. Verificare che lo schienale sia posizionato e
allineato correttamente (regolare in base alle
esigenze).
2. Fissare completamente le viti dei morsetti dei tubi
su entrambi i tubi dello schienale, e serrare le viti
per assicurarsi che le piastre di fissaggio non
scivolino o ruotino.
3. Per determinare meglio la profondità e la
reclinazione più corretta dello schienale,
l'utilizzatore deve essere seduto sulla carrozzina.
Mentre è seduto, allentare le viti per la
regolazione della profondità/reclinazione sulle
piastre di fissaggio e regolare lo schienale alla
profondità e all'inclinazione desiderate. Riserrare
tutte le viti per bloccare lo schienale in posizione.
 Assicurarsi che la regolazione della
profondità/reclinazione dello schienale
sia realizzata simmetricamente* sulle
piastre di fissaggio destra e sinistra.
Le tacche di riferimento sulle piastre di
fissaggio sono progettate come punto di
riferimento per il fissaggio simmetrico
(vedere immagine). Poiché, se lo si
desidera, lo schienale può essere fatto
ruotare (reclinato), non sarà sempre
montato parallelo a tali tacche verticali
di riferimento.
4 Uso
4.1 Sganciare lo schienale dalla carrozzina
1. Eseguire una delle seguenti operazioni:
• Nessun meccanismo di sgancio con
cordoncino - Sollevare
contemporaneamente le leve di sgancio
(sinistra e destra) per sbloccare il
meccanismo di chiusura e rilasciare i
perni superiori dalle piastre di fissaggio.
Fare riferimento alla figura.
• Meccanismo di sgancio con cordoncino
- Sollevare il cordoncino verso l'alto per
sbloccare/aprire le leve di sgancio. Fare
riferimento a Meccanismo di sgancio
rapido con cordoncino a pagina 76.
2. Sollevare completamente lo schienale verso l'alto
e in avanti per sganciare i perni inferiori dalle
fessure inferiori nelle piastre di fissaggio.
Codice prodotto 1176088

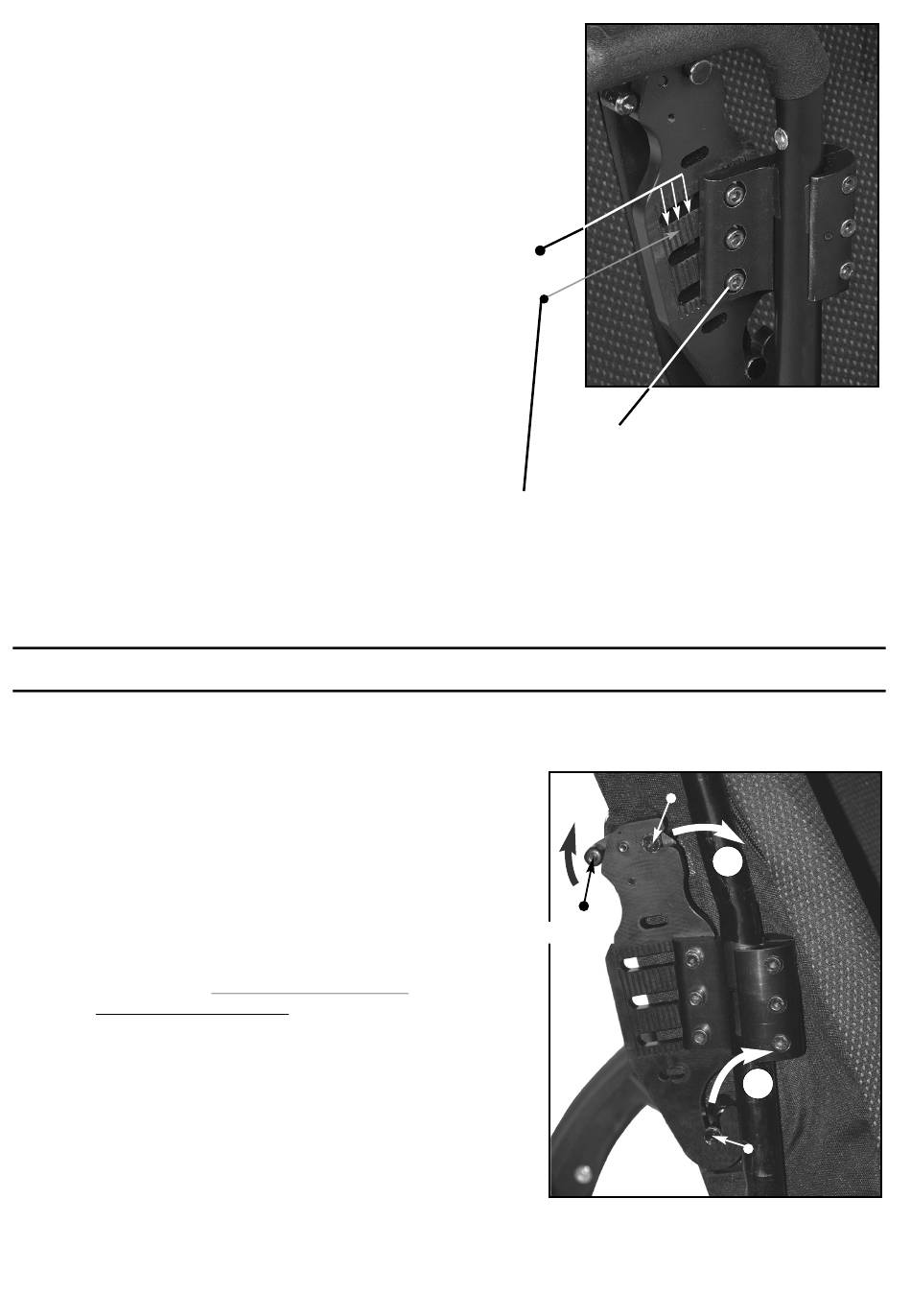

Tacche di
riferimento
Viti di regolazione della
profondità/reclinazione
*Usare le tacche di riferimento per effettuare
regolazioni simmetriche sulle piastre di fissaggio
Leva di sgancio
75
destra e sinistra.
Perno di fissaggio
1
2
Perno di fissaggio inferiore
