3.4.
Montage sur gaine
Si le détecteur est installé dans un conduit ou une gaine de ventilation, il faut utiliser le dispositif
et les accessoires de montage sur gaine montrés en Figure 3 et en Figure 4.
L'équerre de montage sur gaine montrée en
Figure 3 permet de placer le GD10P au cœur du flux d'air dans des gaines ou tuyaux de ventilation
très larges.
Évitez toute lumière directe sur la lentille et le miroir si le GD10P n'est pas équipé de la protection
de la chambre de mesure.
Afin de minimiser le temps de réponse du détecteur, la protection de la chambre de mesure doit
être orientée de manière à ce que l'indicateur de direction de flux soit dans l'axe du flux d'air. Voir
Figure 2 et Figure 4.
Le détecteur doit être installé dans une des parties droites du conduit et dans laquelle le flux d'air
n'est pas trop perturbé. Évitez les secteurs où le flux d'air est perturbé, par exemple juste après
une courbure ou une jonction.
Le kit inclut une protection de la chambre de mesure adaptée et un tuyau pour les tests de
fonctionnement.

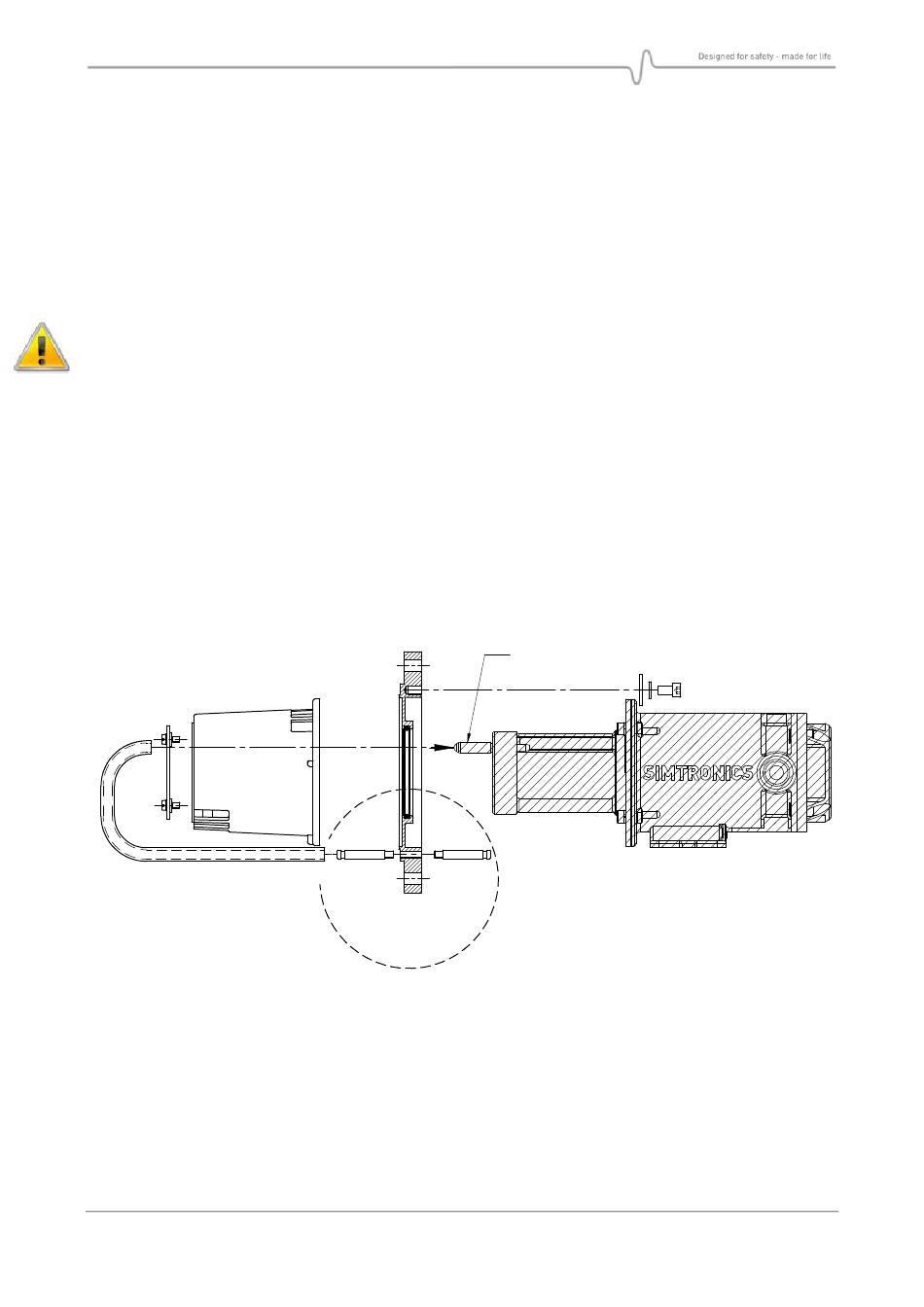

Figure 3
Notice Technique GD10P
Remove cap when using
alternative A
Alternative A
Vue détaillée du kit de montage sur gaine
Page 10 / 32
+NOSP0014423-04 (01/2013)
