4.2. Montage
Monter le socle sur son support en utilisant les deux trous de diamètre 7 mm et le demi-
oblong.
Il est préférable de fixer le socle avec le presse-étoupe vers le bas de manière à éviter les
infiltrations d'eau. Si la configuration impose de monter ce dernier horizontalement (cas
général pour les versions gaz), il est alors conseillé de faire une à deux boucles anti-goutte
avec le câble, à l'entrée du presse-étoupe.

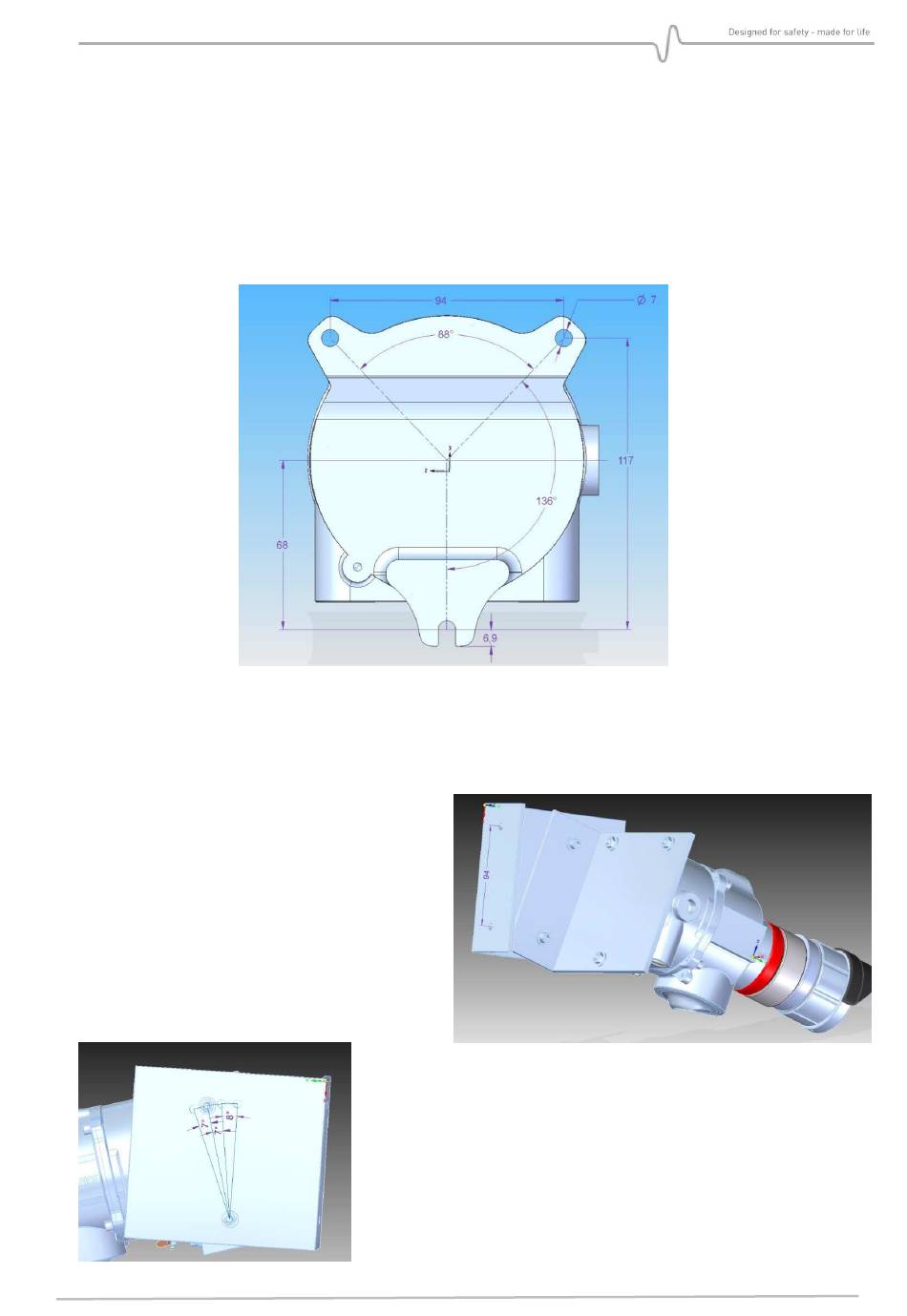

Figure 3 : Dimensions de perçage pour fixation du support (mm)
4.2.1.
Support multi-positions
4.2.1.1.
Dans cette configuration, le support est
constitué de deux équerres assemblées
entre elles par deux vis CHC M6.
L'équerre principale est fixée au mur pour
que le détecteur soit dans une position
horizontale, perpendiculaire au mur. L'angle
vertical est ensuite ajusté en utilisant un des
4 trous supérieurs de l'équerre.
MultiFlame DF-TV7
Support « Equerre » AS054
Commencer par fixer le socle. L'ajustement et la
terminaison des câbles s'exécutent dans le socle
uniquement. Ceci limite l'exposition des composants
électroniques dans le boîtier au minimum.
Page 18 / 52
NOSP16375-01 (07/2013)
