4.3.6.

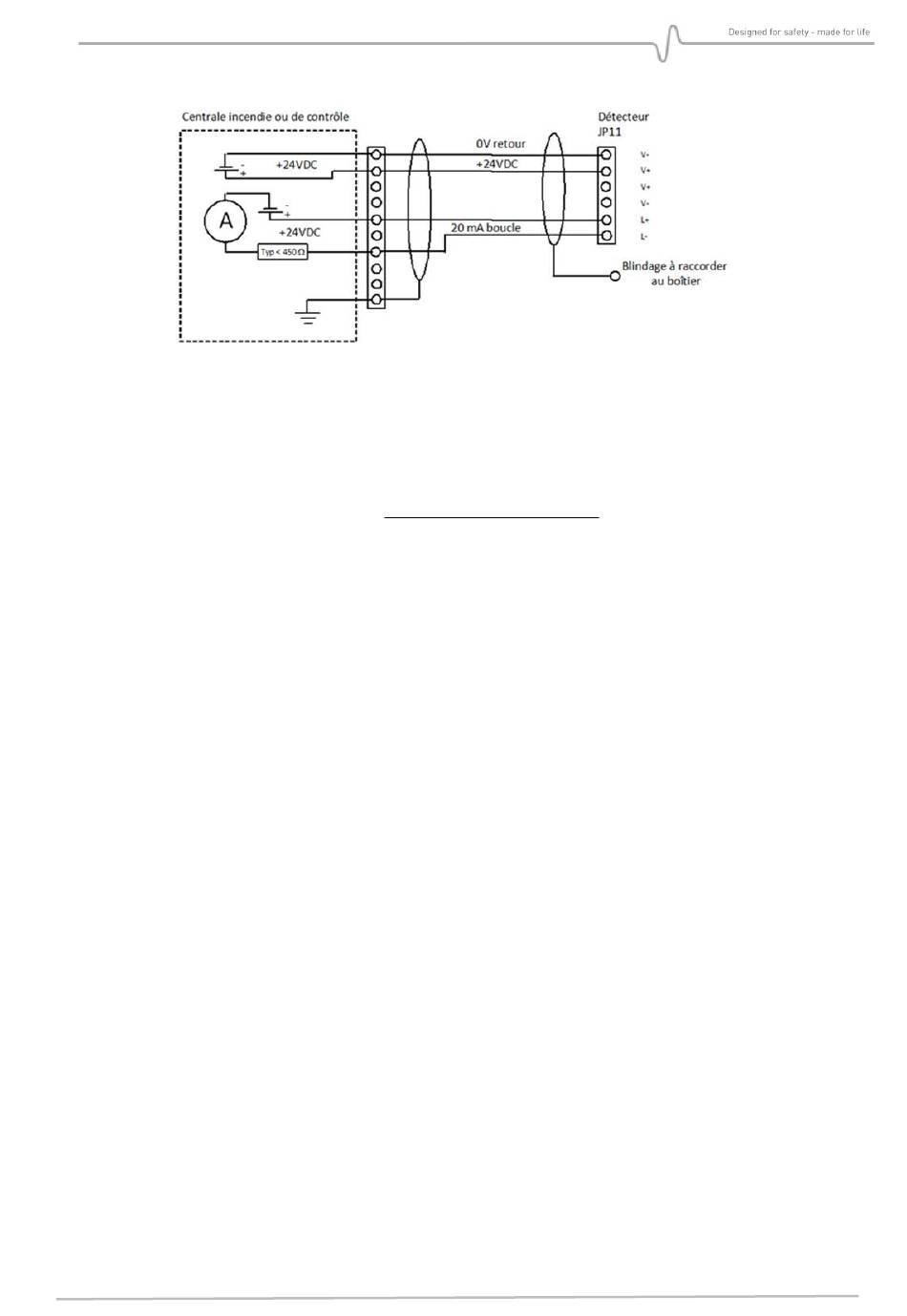

Raccordement en 4 fils (alimentation isolée)
Lorsqu'on utilise un raccordement 4 fils, la boucle de courant est fournie par le module
d'entrée ou l'API. La boucle (L+ et L-) est opto-isolée du détecteur. Le module d'entrée 4-
20mA ou 0-22mA de l'API doit alimenter la boucle de courant sous, au moins 8V au niveau du
bornier, pour 22 mA. Cela limite la résistance de la boucle comme défini dans la relation ci-
dessous.
−
Tension
d'
alimentati
on
8
V
=
R
maxi
22
mA
En pratique, la résistance de la boucle totale ne doit pas être supérieure à 450Ω, avec une
tension de 18Vdc.
MultiFlame DF-TV7
Page 24 / 52
NOSP16375-01 (07/2013)
