4.3.7.
Relais
Les 2 relais peuvent être configurés normalement fermés ou normalement ouverts. Dans ce
dernier cas, les relais s'ouvrent lorsqu'ils ne sont plus alimentés (perte d'alimentation).
Les circuits des relais sont isolés les uns des autres et du reste du détecteur. Les 2 relais
peuvent être activés sur un ou plusieurs états du détecteur, comme représenté ci-dessous :
Etat du détecteur
Alarme
Défaut UV
Défaut IR
Autre défaut
Inhibition
Détection UV
Détection IR
Pré-alarme

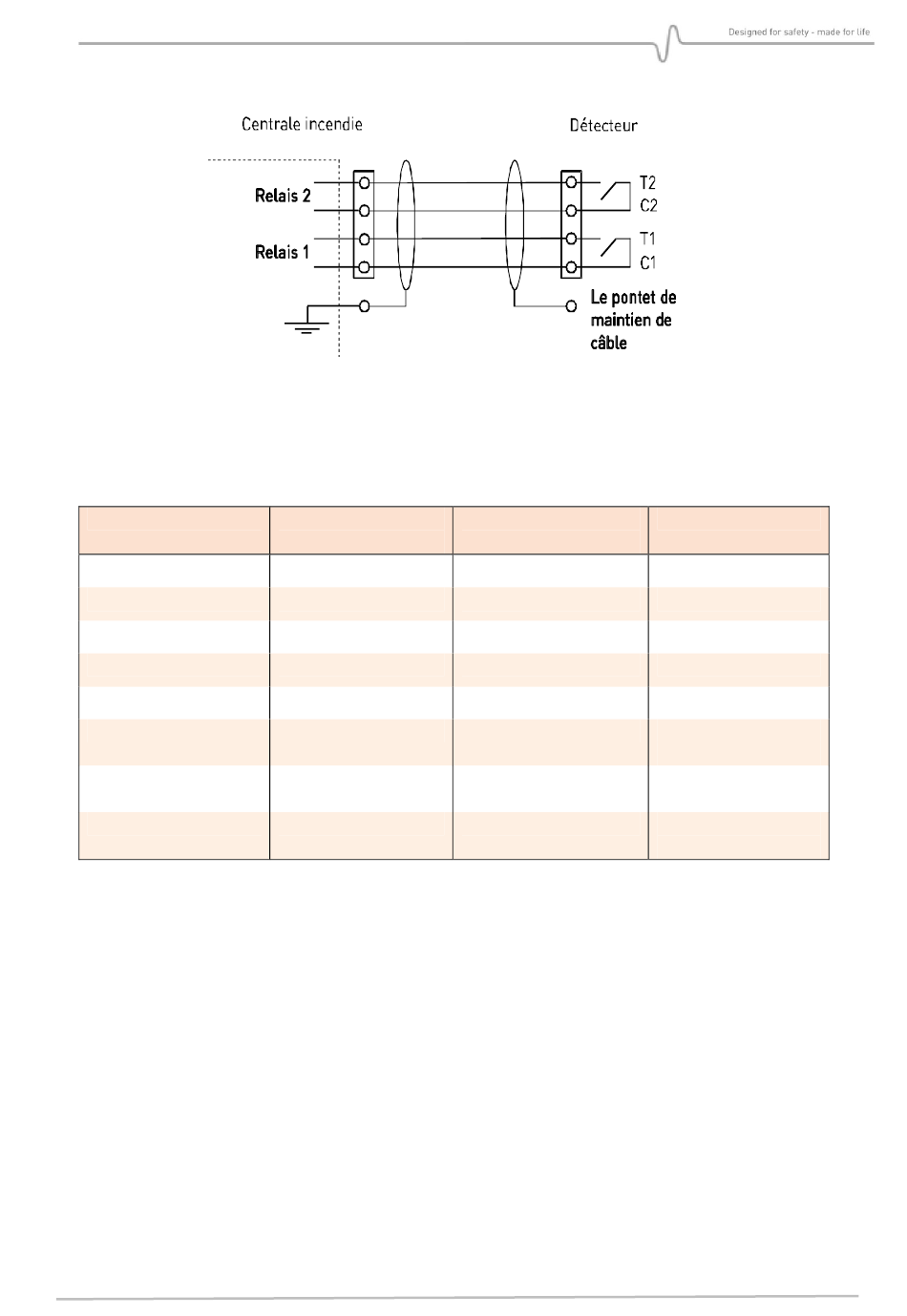

Avec une configuration électronique de type C, deux borniers de raccordement relais sont
disponibles. Les contacts sont reliés entre eux, borne à borne.
MultiFlame DF-TV7
Relais 1
"Alarme"
Par défaut : fermé
Page 25 / 52
JP12 ou JP13
Relais 2
"Défaut"
Par défaut : ouvert
Par défaut : ouvert
Par défaut : ouvert
Par défaut : ouvert
Commentaires
Alarme confirmée
Défaut autotest
Défaut autotest
Mode expertise
uniquement
Mode expertise
uniquement
Mode expertise
uniquement
NOSP16375-01 (07/2013)
