Campi Di Lavoro; Caldaia Di Prova; Caldaie Commerciali - Riello RL 22 BLU Manuel D'entretien

RL 22 BLU
RL 32 BLU
B
- Campo di lavoro ristretto per applicazioni in Svizzera (omologa secondo LRV '92)
Eingeschränkter Regelbereich für Anwendungen in der Schweiz (nach LRV '92)
Plage de travail restreinte pour installations en Suisse (selon LRV '92)
Reduced firing rate for applications in Switzerland (according to LRV '92)
(A)
(B)
150 mm MAX
(C)
D2987
(D)
D1819
A
B
A
B
10

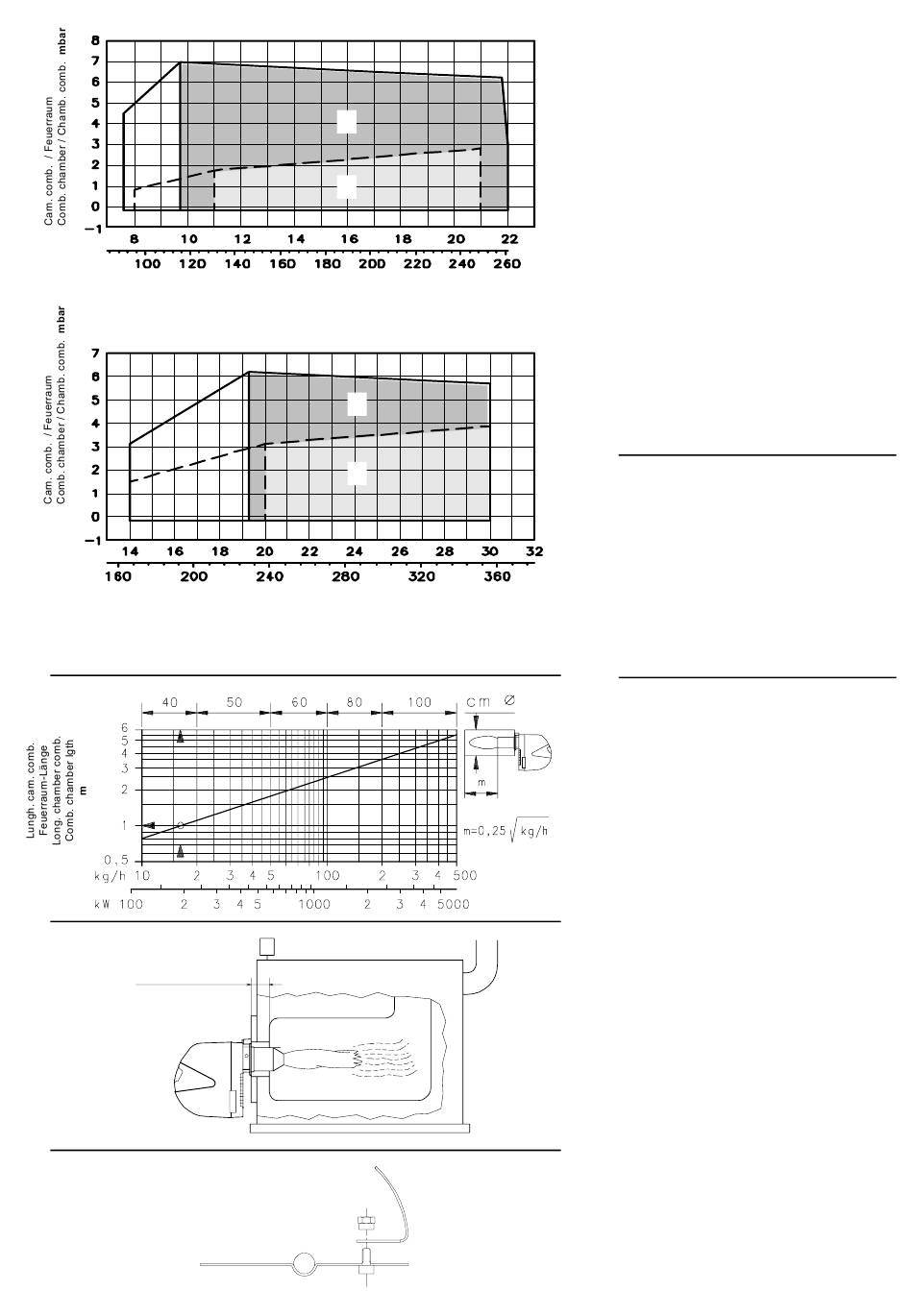

CAMPI DI LAVORO (A)
I bruciatori RL 22 - 32 BLU possono funzionare
in due modi: monostadio e bistadio.
La PORTATA del 1° stadio non deve essere in-
feriore al limite minimo del diagramma.
La PORTATA del 2° stadio va scelta entro:
• l'area A per applicazioni secondo norma EN
267;
• l'area B per applicazioni secondo norma LRV
92.
Quest' area fornisce la portata massima del bru-
ciatore in funzione della pressione in camera di
combustione.
kg/h
Attenzione:
kW
il CAMPO DI LAVORO è stato ricavato alla tem-
peratura ambiente di 20 °C, alla pressione baro-
metrica di 1000 mbar (circa 100 m s.l.m.) e con
la testa di combustione regolata come indicato a
pagina 14.
Nota:
Qualora il bruciatore RL 32 BLU non raggiun-
gesse la massima portata prevista nell'area A, si
consiglia di togliere il parzializzatore avvitato sul-
la serranda aria. Vedere figura (D).
CALDAIA DI PROVA (B)
I campi di lavoro sono stati ricavati in speciali cal-
daie di prova secondo metodiche fissate dalle
norme EN 267.
Riportiamo in (B) diametro e lunghezza della ca-
mera di combustione di prova.
kg/h
Esempio
Portata 16 kg/h:
kW
diametro 40 cm, lunghezza 1 m.
Qualora il bruciatore dovesse bruciare in una ca-
mera di combustione commerciale nettamente
più piccola, è opportuna una prova preliminare.
CALDAIE COMMERCIALI (C) -
I bruciatori RL 22 - 32 BLU sono destinati esclu-
sivamente a camere di combustione con uscita
fumi dal fondo (per esempio tre giri di fumo), ac-
cessibili mediante portellone. Spessore massi-
mo della parete frontale caldaia: 150 mm.
D814
D1863
Importante
