14 Eingangsarten Impulszählung

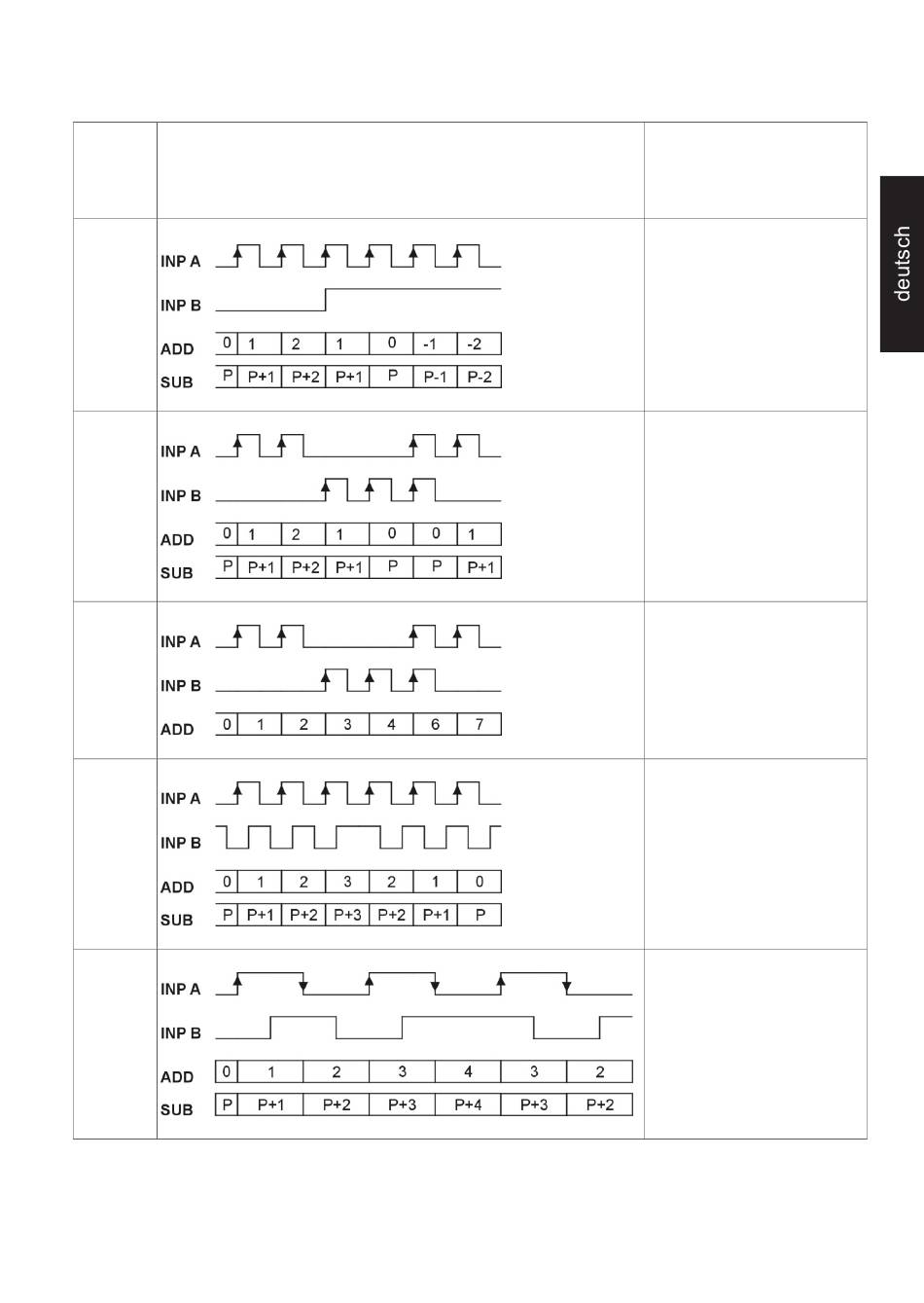

Funktion Diagramm
Hinweis: Wenn GATE-Eingang aktiv keine Zählung
P = Preset (Vorwahl)
Cnt.Dir
Up.Dn
Up.Up
Quad
Quad 2
www.kuebler.com
PnP: Zählung bei steigender
Flanke
nPn: Zählung bei fallender
Flanke
Inp A: Zähleingang
Inp B: Zählrichtung
Add: Anzeige 0 --> Vorwahl
Sub: Anzeige Vorwahl -> 0
Inp A: Zähleingang add
Inp B: Zähleingang sub
Add: Anzeige 0 --> Vorwahl
Sub: Anzeige Vorwahl -> 0
Inp A: Zähleingang 1 add
Inp B: Zähleingang 2 add
Add: Anzeige 0 --> Vorwahl
A 90° B
Inp A: Zähleingang
Zählung an einer Flanke
Inp B: Umkehr der Richtung
Add: Anzeige 0 --> Vorwahl
Sub: Anzeige Vorwahl -> 0
A 90° B
Inp A: Zähleingang
Zählung bei steigender und
fallender Flanke
Inp B: Umkehr der Richtung
Add: Anzeige 0 --> Vorwahl
Sub: Anzeige Vorwahl -> 0
