Conecte a saídas de 4 a 20 mA

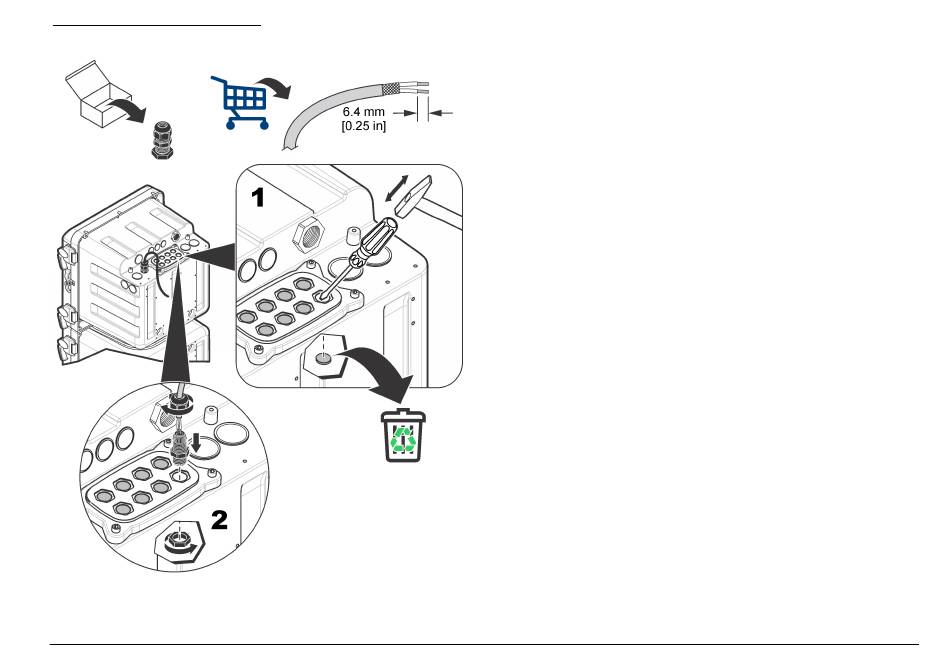

Figura 7 Conexão do dispositivo
Use cabo torcido, de par e blindado para as conexões com saída de 4 a
20 mA. Conecte a blindagem à extremidade do gravador ou à
extremidade do analisador. Não conecte a blindagem em ambas as
extremidades do cabo. O uso de um cabo não blindado pode resultar
em emissão de radiofrequência ou níveis de suscetibilidade maiores do
que os permitidos.
Consulte o manual de instalação para conectar o dispositivo e obter
especificações de impedância de fio e cargas.
Observação: As saídas de 4 a 20 mA não podem ser usadas para fornecer
energia para um transmissor de 2 fios (energizado com loop).
Instalar o módulo de saída e entrada de 4 a 20 mA
Use esse procedimento para instalar o módulo de saída e entrada de
4 a 20 mA no analisador. Consulte Figura 8 para obter informações de
instalação do módulo. Consulte Tabela 1 para obter atribuições do
terminal par aos módulos de 4 a 20 mA.
Português 37
