Maintenance
5. Desserrer les joints d'étanchéité A et B de
deux tours.

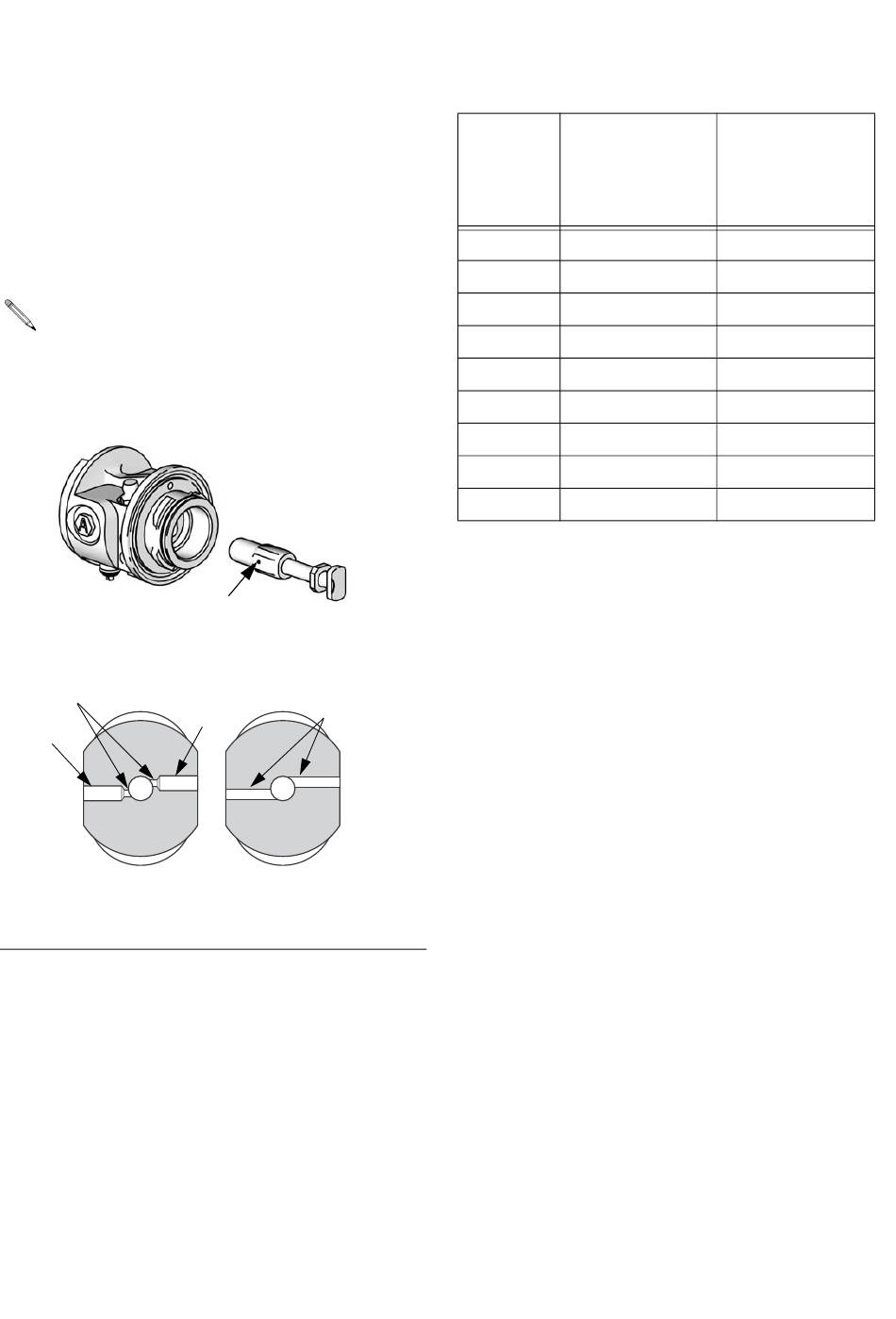

6. Tirer la chambre de mélange par l'arrière
hors de la section produit. Voir le Tableau 2
pour connaître la taille de mèche adéquate
pour nettoyer les orifices. Voir aussi le
tableau d'identification sous Kits de
mèches, page 53.
Certaines chambres de mélange
possèdent des lamages et il faut deux
tailles de mèche pour nettoyer
complètement les orifices d'injection.
Orifice d'injection
IP
CB
Chambre de mélange RD
et FL, 2020 et 2929
F . 42
IG
30
TI12097a
IP
CB
TI3533a
Chambre de mélange RD
and FL, 4242 ou plus
Tableau 2 : Dimensions des mèches pour
orifice d'injection
Chambre Dimension des
de mèches pour
mélange orifice
d'injection (IP)
mm (po.)
RD2020 #76, 0,50 (0,020)
RD0000 #69, 0,70 (0,029)
RD0101 #58, 1,00 (0,042)
RD0202 #55, 1,30 (0,052)
RD0303 #53, 1,50 (0,060)
FL2020 #76, 0,50 (0,020)
FL0000 #69, 0,70 (0,029)
FL0101 #58, 1,00 (0,042)
FL0202 #55, 1,30 (0,052)
7. Remettre la chambre de mélange en place.
8. Serrer les joints d'étanchéité A et B.
9. Fixer la partie avant, page 37.
10. Fixer le collecteur de produit (M). Brancher
l'air (D). Remettre le pistolet en service.
Dimension de la
fraise (CB) mm
(po.)
#53, 1,50 (0,060)
#53, 1,50 (0,060)
N/A
N/A
N/A
#53, 1,50 (0,060)
#53, 1,50 (0,060)
N/A
N/A
