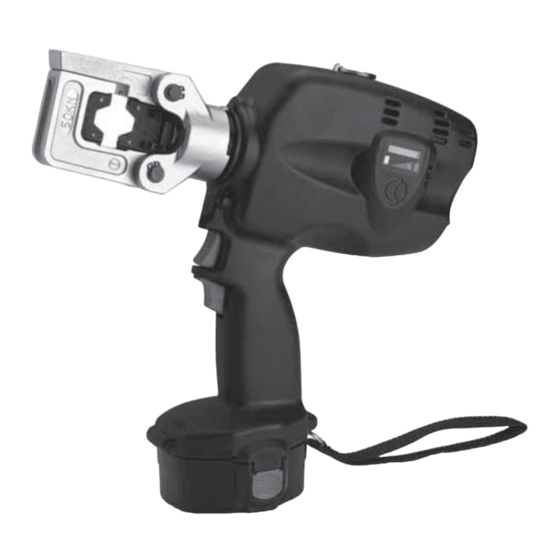

BATTERY OPERATED HYDRAULIC CRIMPING TOOL
PRESSE HYDRAULIQUE SUR BATTERIE
HYDRAULISCHES AKKU-PRESSWERKZEUG
HERRAMIENTA HIDRAULICA DE COMPRESIÓN A BATERíA
UTENSILE OLEODINAMICO DA COMPRESSIONE A BATTERIA
B51
B51A
OPERATION AND MAINTENANCE MANUAL
NOTICE D'UTILISATION ET ENTRETIEN
BEDIENUNGSANLEITUNG
MANUAL DE USO Y MANTENIMIENTO
MANUALE D'USO E MANUTENZIONE
1
13 M 094
ENGLISH
FRANÇAIS
DEUTSCH
ESPAÑOL
Certified Occupational
Health & Safety
ITALIANO
Management System
Publicité
Table des Matières
Manuels Connexes pour Cembre B51
Sommaire des Matières pour Cembre B51
- Page 1 E-mail: sales@cembre.co.uk E-mail: info@cembre.fr MANUAL DE USO Y MANTENIMIENTO www.cembre.it www.cembre.co.uk www.cembre.fr MANUALE D'USO E MANUTENZIONE Cembre España S.L. Cembre AS Cembre GmbH Cembre Inc. Calle Verano, 6 y 8 - P.I. Las Monjas Fossnes Senter Heidemannstraße 166 Raritan Center Business Park 28850 Torrejón de Ardoz - Madrid (España)
-
