2 Laissez la vanne d'arrêt du gaz de la chaudière en
position fermée.
3 Retirez le câblage du générateur d'étincelle.
9
Circuit d'allumage par étincelle - Maintenez une distance
de sécurité (5 cm minimum) avec le circuit d'allumage par
étincelle pour éviter tout risque d'électrocution.
4 Mettez la chaudière sous tension et faites une requête de
chauffage.
5 Attendez 5 cycles d'allumage complets, dus à la pré et
post purge du ventilateur de combustion jusqu'à l'arrêt
de l'allumage. Recommencez encore une fois la procédure
(pour un total de 10 cycles d'allumage)
6 Coupez l'alimentation
générateur d'étincelle.
8.4 Directives et règles générales d'évacuation
Ass
- Vents dominants: urez vous que l'évacuation est placée
dans un endroit où elle ne sera pas exposée aux vents
dominants habituels.
- Contamination de l'admission d'air de combustion L'air
pour la combustion doit être aspiré dans une zone exempt
de poussières et de contaminants.
- Partie verticale entre l'admission d'air et l'évacuation
d'échappement L'échappement doit se situer à au-moins
305 mm (12 p) au-dessus de l'admission d'air, et l'admission
d'air doit toujours être au minimum à 305 mm (12 p) au-
dessus de la surface qui peut être recouverte de neige. (un
dégagement de 305 mm supplémentaires pour la neige est
recommandé). Consultez votre station météorologique pour
connaître les hauteurs maximales de neige de votre région.
- Partie horizontale entre l'admission d'air et l'évacuation
d'échappement La distance horizontale entre l'admission d'air
et l'échappement doit être de 102 mm (4 p) de centre à centre.
- Étanchéité des murs:
fonctionnement normales, cette chaudière produit un
fumet de vapeur blanche et celle-ci doit être prise en
considération lors du choix de l'emplacement adéquat.
Un revêtement en acier galvanisé, plastique ou vinyle peut
être utilisé pour étanchéifier l'extérieur de la résidence.
- Danger des vapeurs d'échappement: Placez la terminaison
de l'évent dans un endroit où les vapeurs ne peuvent
pas entrer en contact avec des personnes, des animaux
domestiques ou endommager des arbustes et plantes
environnantes.
- Extensions coudées: Les coudes à l'extérieur du mur ne
doivent pas être distantes de plus de ½ pouce du mur.
- Inclinaison de l'évacuation: Toute la tuyauterie intérieure
doit suivre une inclinaison vers la chaudière d'au-moins ¼ de
pouce par pied linéaire (21 mm/m). Pour les installations où la
chaudière risque une condensation importante, une inclinaison
de ½" par pied linéaire (42 mm/m) est recommandée. Le
circuit d'évacuation doit être installé de façon à prévenir
l'accumulation de condensat et, lorsque nécessaire, disposer
de moyens pour le drainage du condensat.
- Filtres d'évent: Il est recommandé d'installer un filtre
d'évent ou une terminaison pour évent agréée par le
fabricant de l'évent, puisque le dernier composant du
circuit d'évacuation (admission et échappement) sert à
empêcher l'entrée dans l'évacuation d'objets indésirables
(oiseaux, rongeurs, débris).
- Fixations de l'évacuation: Les tuyauteries d'admission
d'air et d'échappement doivent être fixées au mur
pour plus de rigidité là où nécessaire. Toute la conduite
d'évacuation intérieure doit être fixée à la distance de
fixation minimum fixée par le fabricant. En l'absence d'une
telle instruction, une distance d'au minimum 36" (914 mm)
doit être maintenue. Les tuyauteries d'admission d'air et
d'échappement doivent être fixées au mur au niveau de
chaque raccordement. Les tuyauteries d'admission d'air et
d'échappement doivent être fixées au mur au niveau de
chaque raccordement.
Les portions horizontales de l'évacuation doivent être
fixées pour empêcher leur fléchissement.
AVERTISSEMENT: Le manquement à l'obligation de fournir une
fixation adéquate peut causer des substantiels dommages
aux biens, de graves blessures corporelles ou la mort.
NOTEZ: les structures dans les murs et toitures traversés par
l'évacuation doivent être aménagées pour soutenir et fixer
les ensembles de terminaison.
- Échappement par la toiture: Dans toutes les applications
sur toiture, l'évacuation doit toujours pointer à l'écart de
la pente du toit.
électrique et rebranchez
Dans des conditions
- Étanchéité de la toiture: Mettez en place une étanchéité
adéquate au passage de la conduite dans le toit pour
empêcher les infiltrations d'eau.
- Mître de cheminée: Installez et scellez une mitre de
cheminée sur les conduits de cheminée existants, dans les
applications sur des conduits de cheminée vacants.

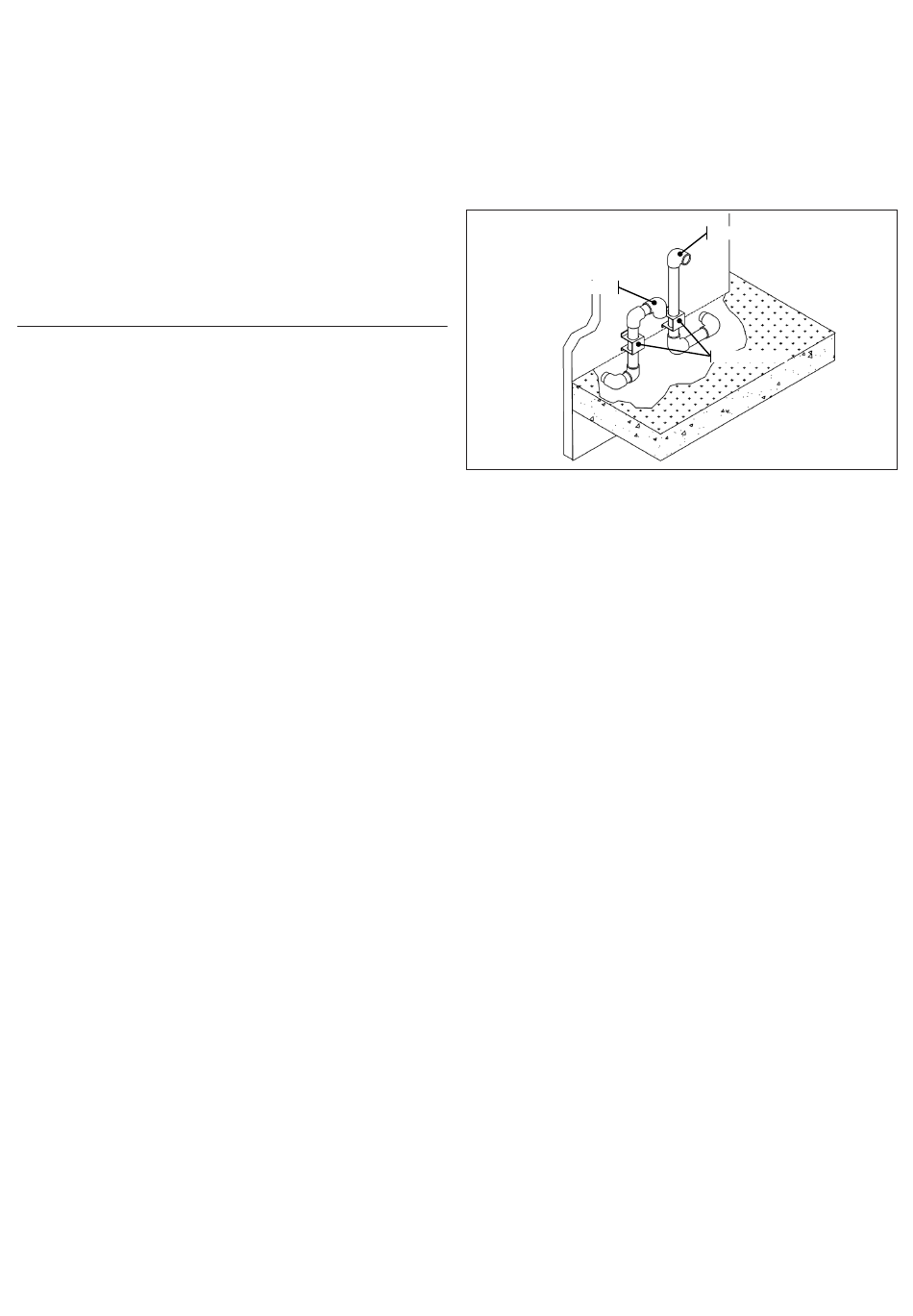

- Évacuation en-dessous du niveau: Pour les installations
sortant du mur en-dessous du niveau, reportez-vous à la
figure ci-dessous.
le
Air - Admission
Pour les installations sortant du mur en-dessous du sol:
1. Creusez le site jusqu'à un niveau inférieur au point de sortie
des conduites, comme indiqué.
2. Assurez-vous que le mur est bien scellé au point de
pénétration des conduites.
3. Pour apporter de la rigidité, la tuyauterie d'évacuation/
admission d'air DOIT être fixée au mur au-dessus du sol comme
indiqué.
de
4. Pour fixer les tuyauteries d'admission d'air et d'évacuation
au mur, utilisez uniquement des supports muraux agréés
pour une utilisation en extérieur par le fabricant.
AVERTISSEMENT: Le manquement à l'obligation de fixer
correctement l'admission
entraîner de substantiels dommages aux biens, des
blessures corporelles graves ou la mort.
5. Assurez-vous que les dégagements pour l'évacuation/
admission d'air sont maintenus, voir Section 5.0 pour plus
de détails.
- AVERTISSEMENT: Danger du condensat: Ne placez pas d'évent
sur des trottoirs, des voies d'accès ou des emplacements
de stationnement. Le condensat peut goutter et geler en
présentant un risque de glisser ou d'endommager des
véhicules ou des engins.
- Épaisseur du mur: Les terminaisons d'évents directs sont
conçues pour s'adapter à des épaisseurs de mur standard.
Les directives pour l'installation sur des épaisseurs de mur
min/max sont comme suit: Min. = 1", Max. = 36".
- Évacuation en plastique: Les circuits d'évacuation en plastique
ne doivent pas traverser un mur coupe-feu sans un coupe-
feu suffisant conforme au code local en vigueur en matière de
ventilation en plastique.
- Circuits d'évacuation
installation dans des logements uni-familiaux ou bi-
familiaux, les circuits qui s'étendent jusqu'aux étages
supérieurs au-dessus de celui où se trouve la chaudière
doivent être équipés d'enceintes ayant un degré de
résistance au feu égal ou supérieur à celui de l'ensemble
des planchers et toitures qu'ils traversent.
- AVERTISSEMENT: Les conduites en plastique ne doivent pas
être équipées d'isolation thermique.
- AVERTISSEMENT: Des matériaux d'isolation ou autre ne
doivent pas être présents dans les espaces de dégagement
exigés entourant l'évent sauf indication contraire spécifiée
dans les instructions d'installation du fabricant de l'évent..
- Options d'évacuation: À cause du risque potentiel
d'accumulation d'humidité le long du mur extérieur ou des
surplombs, le choix d'une évacuation par un mur doit être
soigneusement étudié.
- AVERTISSEMENT: Des précautions supplémentaires doivent
être prises pour soutenir de façon adéquate le poids
des tuyauteries d'évacuation/admission d'air dans les
applications utilisant des terminaisons pour toiture. Tout
manquement à l'application de ces instructions peut
entraîner une panne des composants d'évacuation causant
une accumulation de gaz de combustion aboutissant à des
dommages aux biens, de graves blessures ou la mort.
27
Échappement
Étriers de fixation murale
d'air et l'évacuation
en métal: Excepté pour une
peut
