Déclencheurs MicroVersaTrip Plus
Plaque de
conditionneur de
tension
o
N
de réf.
SVCA120Y
SVCA208Y
SVCA240D
SVCA277Y
SVCA480Y
SVCA480D
SVCA600D
Tableau 20. Réglages du transformateur de potentiel des déclencheurs MicroVersaTrip PM
Adresse de communication (standard avec PM)
Cette étape ne s'applique qu'aux déclencheurs MicroVersaTrip
PM reliés au système logiciel de distribution POWER
MC
LEADER
(version 2.0 ou ultérieure), au système logiciel de
gestion POWER LEADER ou à un moniteur POWER LEADER
(version 2.0 ou ultérieure).
Dans le cas des systèmes POWER LEADER, l'adresse est
attribuée à partir du disjoncteur. Les éléments de la valeur de
consigne sont séparés par des points décimaux pour différencier
les adresses des autres valeurs de consigne, comme l'illustre la
figure 47. Les adresses possibles vont de 256 à 999.

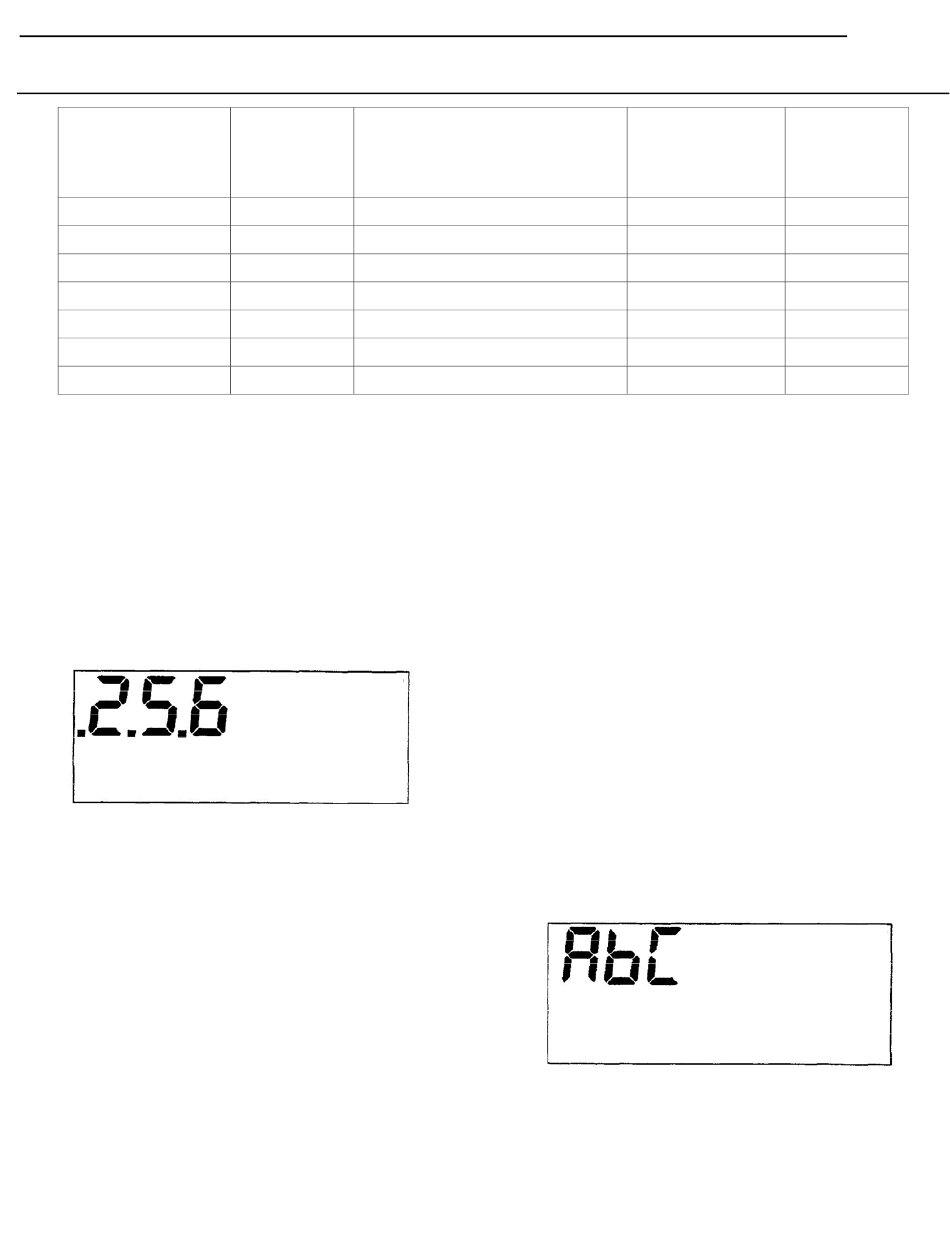

Figure 47. Affichage du réglage de l'adresse de
communication sur l'écran du déclencheur
Pour entrer les valeurs de consigne, l'utilisateur doit se trouver
dans le mode de configuration. Si CONFIGURATION
n'apparaît pas dans le coin supérieur droit de l'écran, se reporter à
la section 2-3, Fonctionnement du mode de configuration.
Appuyer d'abord sur la touche SÉLECTION jusqu'à ce que trois
numéros de grande taille soient affichés. Lorsque la touche
VALEUR est enfoncée, les réglages affichés clignotent. Les
réglages affichés continuent de clignoter au fur et à mesure que
l'utilisateur parcourt les choix offerts en appuyant à plusieurs
reprises sur la touche VALEUR. L'enfoncement de la touche
ENTRER entraîne le verrouillage du réglage sélectionné et
arrête le clignotement du réglage affiché.
MC
et MicroVersaTrip PM
Module de
Tension nominale de la source
tension
o
N
de réf.
ADSVIMA120Y
Connexion en étoile 120 V c.a.
ADSVMA208Y
Connexion en étoile 208 V c.a.
ADSVMA240D
Connexion en triangle 240 V c.a.
ADSVMA277Y
Connexion en étoile 277 V c.a.
ADSVMA480Y
Connexion en étoile 480 V c.a.
ADSVMA480D
Connexion en triangle 480 V c.a.
ADSVMA600D
Connexion en triangle 600 V c.a.
CONFIGURATION
MC
des disjoncteurs à boîtier moulé Spectra RMS
Chapitre 2. Mode de configuration
Réglage de la sélection des phases (standard)
Les disjoncteurs à boîtier moulé munis d'un déclencheur
MicroVersaTrip peuvent être montés en groupe auquel cas deux
disjoncteurs sont montés dos-à-dos. Ce montage en groupe
occasionne un problème particulier quand vient le temps de
désigner les courants de phase correspondant à chaque pôle du
disjoncteur. La figure 49 illustre deux disjoncteurs Spectra munis
d'un déclencheur MicroVersaTrip Plus montés en groupe selon
une configuration dos-à-dos. Noter que la connexion de courant
de la phase A de la barre omnibus est effectuée sur le pôle
gauche du disjoncteur n
o
n
2. Afin de s'assurer que le courant de la phase A s'affiche
correctement à l'écran du déclencheur du disjoncteur n
droit du disjoncteur n
o
cas du disjoncteur n
1, c'est le contraire; le pôle droit est attribué
à la phase C. Le réglage de la sélection des phases du
déclencheur permet d'attribuer le courant de la phase A au pôle
gauche ou au pôle droit du disjoncteur.
La figure 48 montre l'affichage du réglage de la sélection des
phases. Ce réglage permet de faire passer l'orientation des phases
du disjoncteur de la configuration normale ABC à une
orientation CBA. La sélection des phases définit la façon dont
les connexions matérielles du disjoncteur sont attribuées aux
paramètres logiques de l'affichage des mesures.
Figure 48. Affichage de la sélection de la configuration des
phases sur l'écran du déclencheur
33
Commentaires
Réglage du
déclencheur
(potentiel Φ à N)
(potentiel Φ à Φ)
(potentiel Φ à Φ)
(potentiel Φ à N)
(potentiel Φ à Φ)
(potentiel Φ à Φ)
(potentiel Φ à Φ)
o
1, et sur le pôle droit du disjoncteur
o
2 doit être attribué à la phase A. Dans le
CONFIGURATION
MC
VL-N
VL-L
VL-L
VL-N
VL-L
VL-L
VL-L
o
2, le pôle
