Unidade de comando
com anel toroidal
(versão anterior)
8
4. CONTROLE E MaNUTENçãO
Unidade de comando
sem anel toroidal
(versão atual)
ingersollrandproducts.com

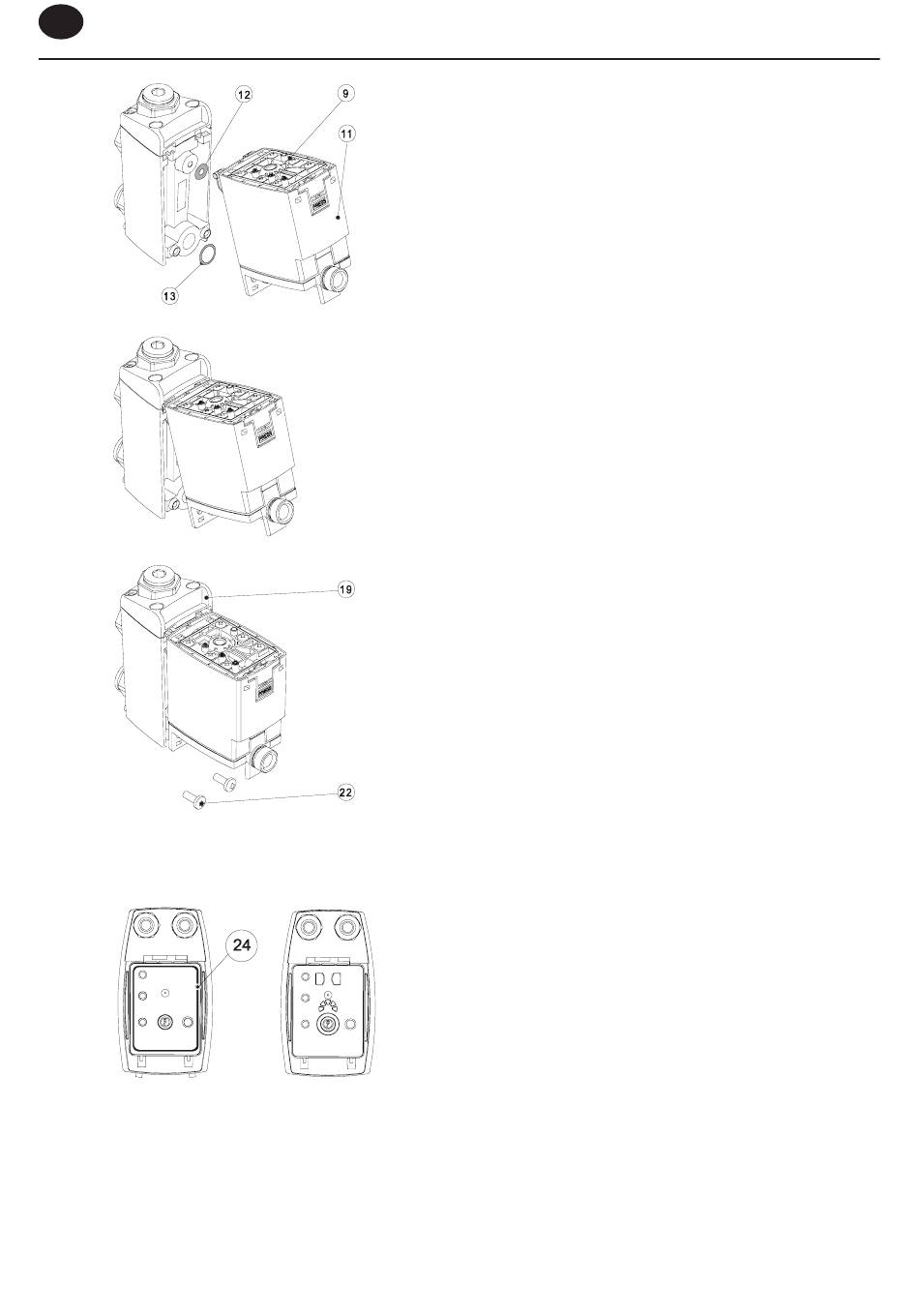

12. Controlar se a Unidade de Serviço (9) coincide com a
unidade de comando (1...8) (designação do tipo e cor
do gancho de engate)
13. Controlar os O-rings na nova Unidade de Serviço (12,
13)
14. Montar o gabinete "design" (11)
15. Montar a Unidade de Serviço com gabinete "design"
no coletor de condensado (19) e apertar ambos os
parafusos Philips (22) (2,5 Nm)
16. Montagem da ENL 10 Unidade de Serviço na tubulação
de alimentação e na saída, de modo inverso à
desmontagem
Antes de colocar uma versão anterior da unidade de comando
com anel toroidal (24) na parte inferior da tampa é necessário
remover a junta de vedação (11) da Unidade de Serviço.
