Unité de commande
avec joint
périphérique en
corde ronde
(Version antérieure)
8
4. cONTRôLE ET MAINTENANcE
Unité de commande
sans joint
périphérique en
corde ronde
(Version actuelle)
ingersollrandproducts.com

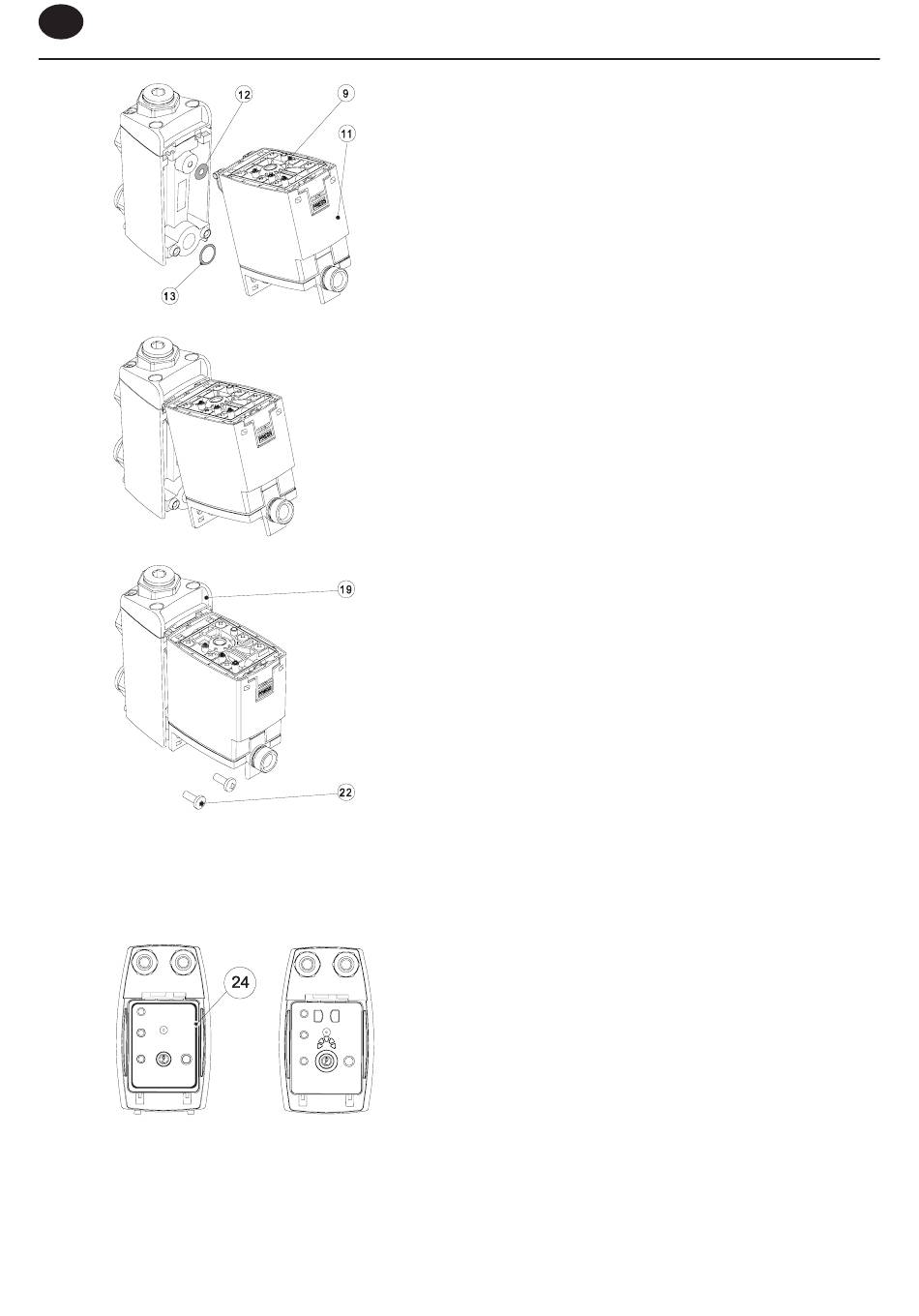

12. Vérifier si l'unité de maintenance (9) concorde bien avec
l'unité de commande (1...8) (désignation du type et
couleur du clip de maintien).
13. Contrôler les joints toriques sur la nouvelle unité de
maintenance (12, 13)
14. Monter la coque Design (11)
15. Monter l'ensemble unité de maintenance avec coque
Design sur le collecteur de condensat (19) puis serrer les
deux vis à empreinte cruciforme (22) (2,5 Nm)
16. Montage du ENL 10 Unité de maintenance sur les
conduites d'amenée et d'évacuation, en suivant en sens
inverse les instructions du démontage
Avant la mise en place d'une version antérieure de l'unité de
commande dotée d'un joint périphérique en corde ronde (24)
dans la partie inférieure du capot, il est nécessaire de retirer le
tapis d'étanchéité (11) de l'unité de maintenance.
