4.2.1 Câblage EoVDSL
Maître
Brochage

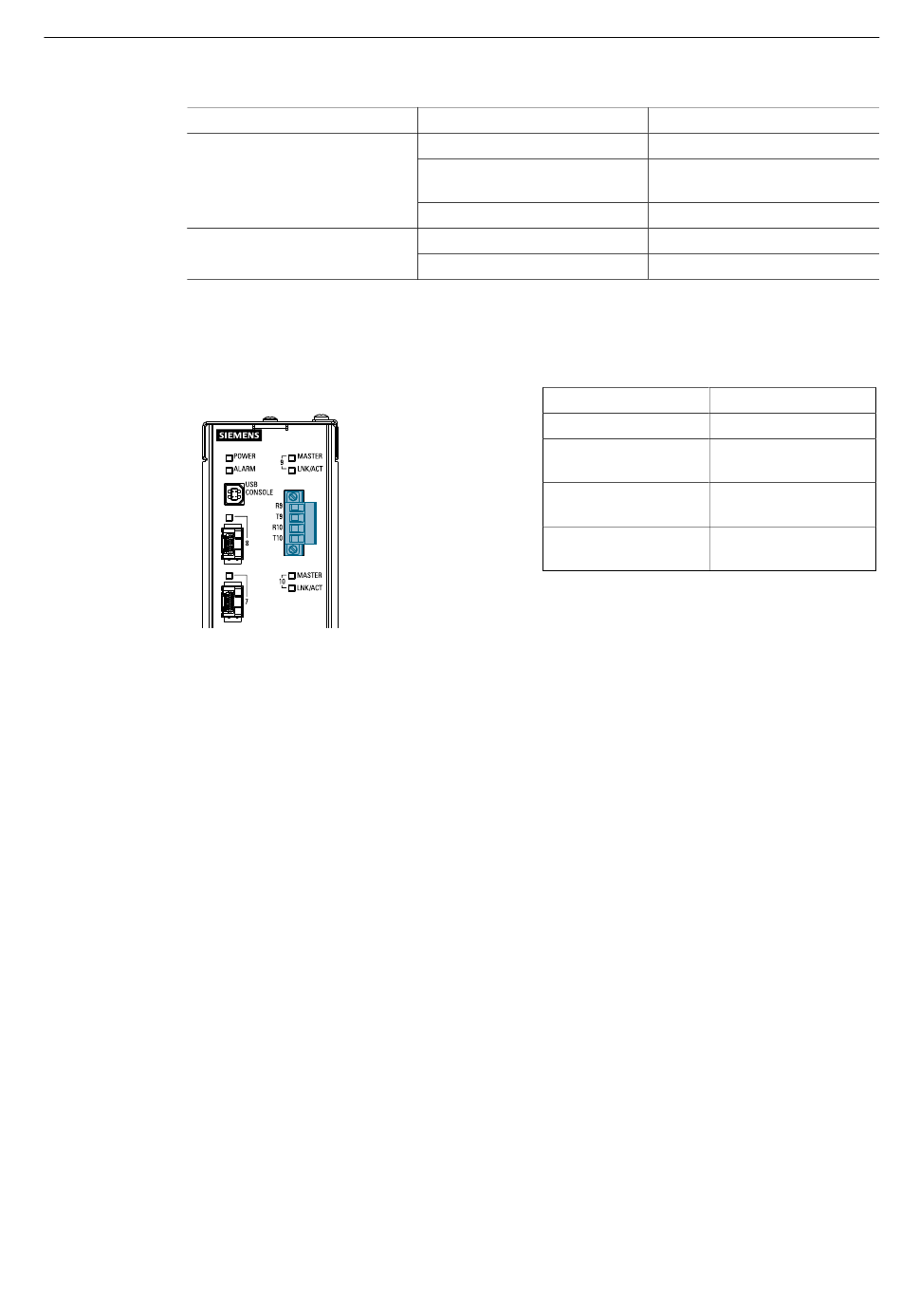

La figure suivante présente le brochage pour le bornier EoVDSL :
Figure 4.4
4.2.1
Câblage EoVDSL
VDSL fonctionne sur un câblage à paire torsadée de la catégorie 3 (CAT-3) à 2
câbles ou une catégorie supérieure. Un autre câblage à paire torsadée ayant des
caractéristiques similaires peut fonctionner, quoique les performances varieront en
fonction des caractéristiques et de la distance du câble.
Tenez compte des points suivants lors du câblage de bornes EoVDSL :
•
•
•
•
26
LED
Bornier EoVDSL
Les bornes EoVDSL sont conçues pour être utilisées sur des lignes de
communication privées pour des connexions point à point ; elles ne doivent pas
être connectées au réseau téléphonique public commuté (RTPC).
Pour réduire le risque d'incendie, utilisez uniquement un cordon téléphonique
#26 AWG ou plus gros.
Les paires torsadées sont une façon efficace de réduire à la fois les perturbations
magnétiques et capacitives car elles réduisent la zone de boucle magnétique
pratiquement à zéro et maintiennent une distribution des capacités constante
à la fois à la source de terre et à d'autres sources. Par conséquent, assurez-vous
que le torsadage est uniforme sur toute la longueur du câble.
Des conducteurs ouverts (également connus sous le terme de points de
raccordement ou de lignes d'affaiblissement) sur la longueur du câble
État
Vert (clignotement rapide)
Vert (allumée)
Désactivé
Vert (continu)
Désactivé
Description
Activité de connexion
Connexion établie et le SNR est
inférieur à 6 dB
Le port VDSL est désactivé
L'appareil est en mode Maître.
L'appareil est en mode Esclave.
Borne
Description
R9
Réception sur le port 9
T9
Émission à
partir du Port 9
R10
Réception
sur le port 10
T10
Émission à
partir du port 10
