Procédez comme suit pour monter l'appareil sur un panneau :
1.
2.
3.
4.
5.
RUGGEDCOM RSL910
Manuel d'installation, 12/2020, C79000-G8977-1305-11
Desserrez les vis supérieures et inférieures sur le bord extérieur de l'appareil.
Vis (M4)
1
Adaptateur de montage sur panneau
2

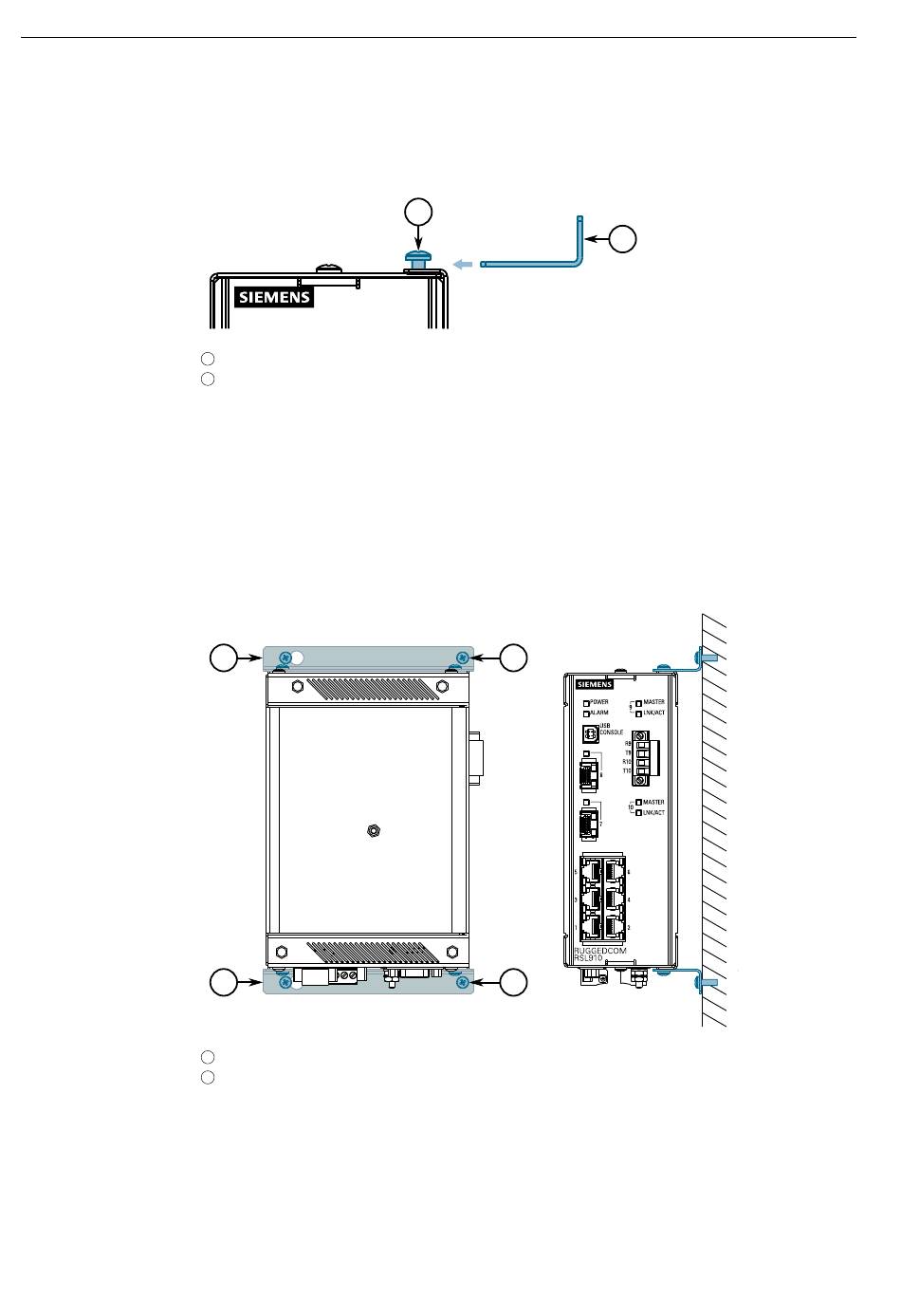

Figure 2.3
Assemblage des adaptateurs de montage sur panneau
Glissez les adaptateurs fournis sous les têtes de vis puis serrez les vis.
Préparez les orifices de montage dans le panneau, à l'endroit où l'appareil doit
être installé.
Placez l'appareil contre le panneau et alignez les adaptateurs sur les trous prévus
pour le montage.
1
1
Vis (M3.5 ou #6-32)
1
Adaptateur de montage sur panneau
2
Figure 2.4
Montage sur panneau
Fixez les adaptateurs au panneau avec des vis M3.5 ou #6-32.
2.3.2 Montage de l'appareil sur un panneau
1
2
2
Installation de l'appareil
2
11
