Une circulation forcée de l'air n'est pas requise. Néanmoins, toute augmentation de
la circulation d'air entraîne une réduction de la température ambiante et améliore la
fiabilité à long terme de tous les équipements montés à l'intérieur du châssis.
Remarque
Pour les dimensions détaillées de l'appareil sur un rail DIN symétrique ou sur un
panneau, voir
2.3.1
Montage de l'appareil sur un rail DIN symétrique
Le RUGGEDCOM RSL910 peut être commandé avec un adaptateur de rail DIN
symétrique préinstallé à l'arrière du châssis. Utilisez l'adaptateur pour installer
l'appareil sur un rail DIN CEI/EN 60715 ou TS35 standard de 35 mm (1.4 po) .
Montage de l'appareil
Procédez comme suit pour monter l'appareil sur un rail DIN symétrique :
1.
RUGGEDCOM RSL910
Manuel d'installation, 12/2020, C79000-G8977-1305-11
"Dessins cotés (Page
Accrochez les dents supérieures de l'adaptateur sur le rail DIN symétrique.
Remarque
L'adaptateur comporte un mécanisme coulissant avec une encoche à sa base
pour un tournevis à tête plate.
1
Rail DIN symétrique
1
Adaptateur de rail DIN
2

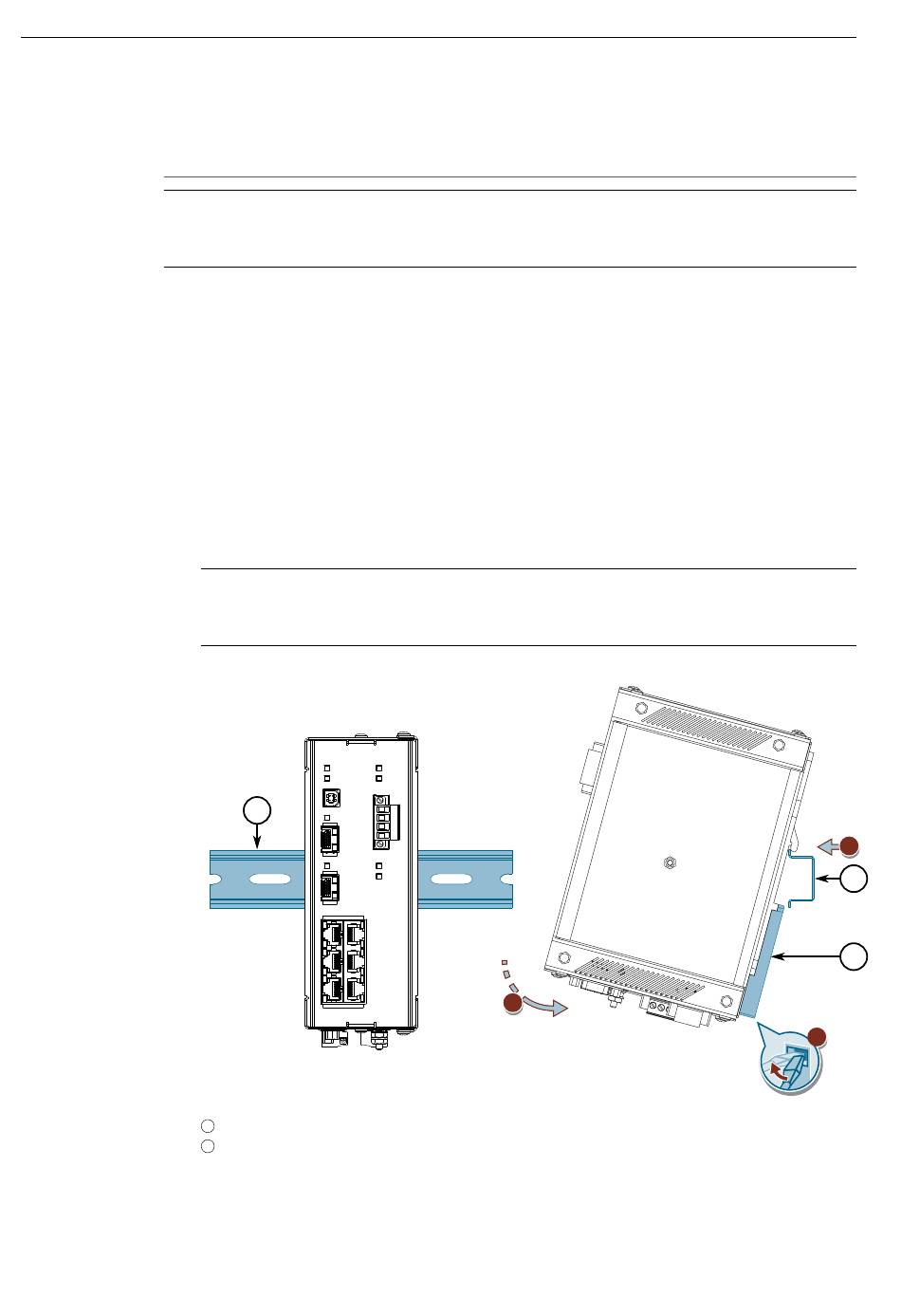

Figure 2.1
Montage de l'appareil sur un rail DIN symétrique
2.3.1 Montage de l'appareil sur un rail DIN symétrique
33)".
3
Installation de l'appareil
2
1
1
2
9
