Installation de l'appareil
2.4 Connexion du relais d'alarme de sécurité
2.4
Connexion du relais d'alarme de sécurité
Le relais de sécurité peut être configuré pour s'enclencher en fonction de conditions
d'alarme. Le contact NO (contact à fermeture) est fermé lorsque l'appareil est sous
tension et en l'absence d'alarme. Si l'appareil n'est pas sous tension ou si une alarme
active est configurée, le relais ouvre le contact NO et ferme le contact NF (contact à
ouverture).
Remarque
Vous pouvez configurer la commande de la sortie de relais de sécurité avec
RUGGEDCOM RSL910 . Une application usuelle de ce relais est le signalement d'une
alarme en cas de défaillance de l'alimentation électrique. Pour plus d'informations,
voir le RUGGEDCOM ROS Manuel de configuration pour le RUGGEDCOM RSL910.
Procédez comme suit pour connecter le relais d'alarme de sécurité :
1.
2.
2.5
Connexion de l'alimentation
Le RUGGEDCOM RSL910 peut être alimenté en courant par une alimentation simple
CA/CC haute tension ou CC basse tension.
IMPORTANT
•
•
•
12
Insérez le bornier du relais d'alarme de sécurité dans l'appareil et serrez les vis.
Connectez un appareil de sécurité au bornier.
1
2
3
Contact à ouverture
1
Neutre
2
Contact à fermeture
3

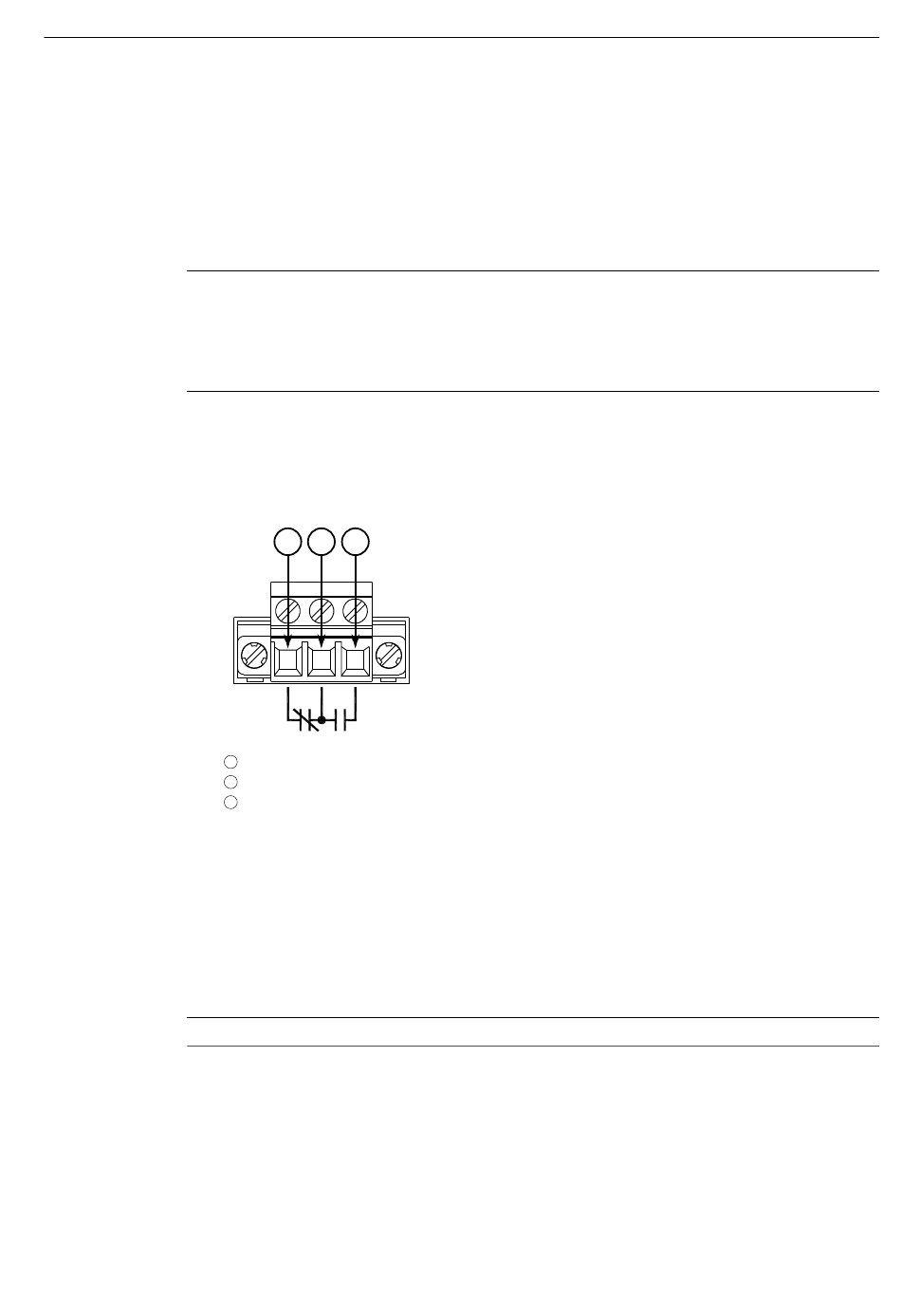

Figure 2.5
Câblage du relais d'alarme de sécurité
Un disjoncteur CA de valeur nominale appropriée doit être installé pour le
matériel 110/230 V CA.
Un disjoncteur CC de valeur nominale appropriée doit être installé pour le
matériel 125/250 V CC.
Utilisez au minimum un câblage en cuivre taille 16 lorsque vous connectez les
borniers.
RUGGEDCOM RSL910
Manuel d'installation, 12/2020, C79000-G8977-1305-11
