1
2
3
4
5
1
2
3
4
5
6
7
8
9
10

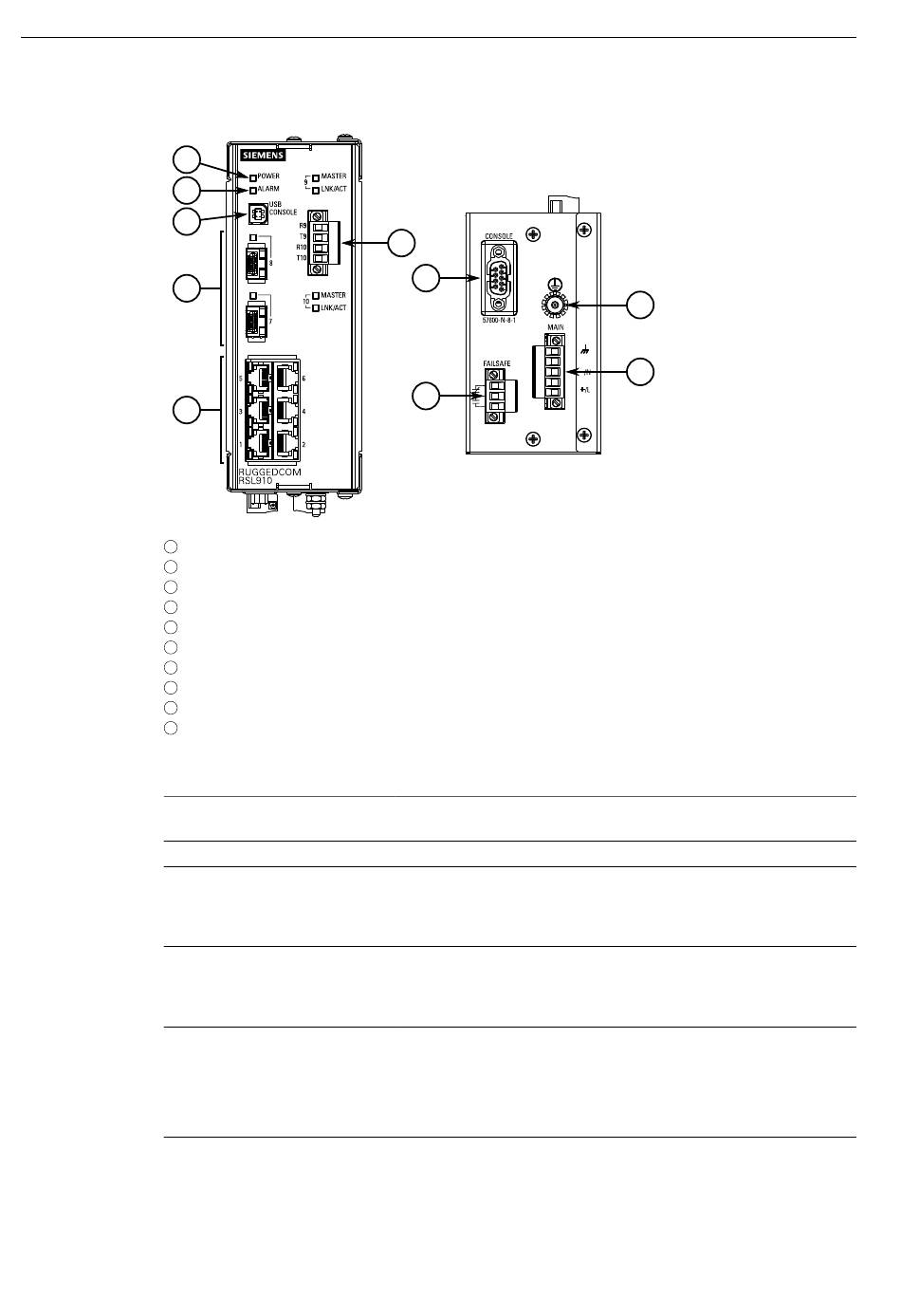

Figure 1.1
LED POWER
LED ALARM
Port de console
Ports de communication
Relais d'alarme de sécurité
Borniers d'alimentation
RUGGEDCOM RSL910
Manuel d'installation, 12/2020, C79000-G8977-1305-11
LED POWER
LED ALARM
Port de console USB
Ports Ethernet (100/1000Base-TX/FX/SX/LX) SFP [en option]
Ports Ethernet (10/100Base-TX) cuivre
Borne EoVDSL universel
Port de console RS232 (série)
Relais d'alarme de sécurité
Connexion de la terre du châssis
Bornier d'alimentation électrique
RUGGEDCOM RSL910
6
7
8
S'allume en vert durant le démarrage lorsque l'appareil est alimenté
en courant.
S'allume en rouge en présence d'une situation d'alarme.
Les ports de console (série et USB de type B) servent d'interface
directe avec l'appareil et d'accès aux fonctions de gestion initiales.
Pour toute information sur la connexion à l'appareil par le port de
console série, voir
"Connexion à l'appareil (Page
De manière générale, les ports de communication reçoivent et
émettent des données. Ils donnent également accès à l'interface
Web RUGGEDCOM ROS. Pour plus d'informations sur les différents
ports disponibles, voir
"Ports de communication (Page
Bascule à l'état par défaut en cas de coupure de courant ou d'une
autre situation d'alarme. Pour plus d'informations, référez-vous à :
•
"Connexion du relais d'alarme de sécurité (Page 12)"
•
"Caractéristiques techniques du relais d'alarme de sécurité
(Page 32)"
Borniers enfichables pour la connexion d'une ou de plusieurs
sources d'alimentation. Pour plus d'informations, voir
Introduction
1.2 Description
9
10
19)".
23)".
"Connexion
3
