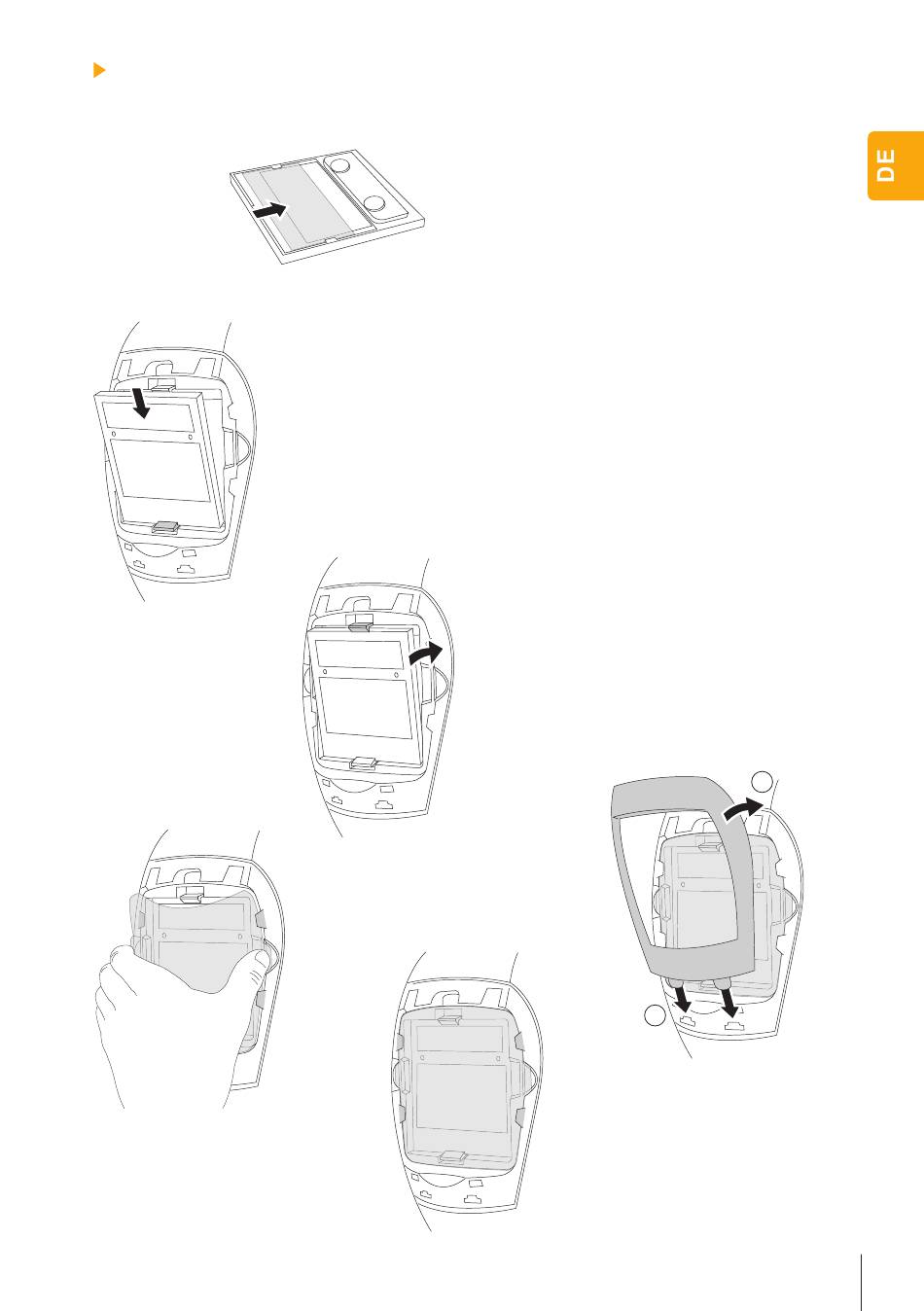

EINBAU DES AUTOMATISCHEN SCHWEIßERFILTERS UND DER
SCHUTZSCHEIBEN
2.a
3.a
1. Schieben Sie die innere Schutzfolie auf die in-
nere Seite des automatischen Schweißerfilters
wie in Abbildung (1.) gezeigt.
2. Setzen Sie aus der äußeren Seite der Maske
den Filter in die Filteröffnung ein. Fangen Sie
mit Einsetzen des Filters unten an, so das er in
die untere Raste (2.a) einrastet; und schieben
1.
Sie dann den oberen Teil so hinein, dass er in die
obere Raste einrastet (2.b).
3. Setzen Sie die äußere Schutzfolie ins Lager mit
vier seitlichen Halterungen ein. Fassen Sie die
Schutzfolie mit dem Daumen und dem Mittel-
finger und stecken Sie sie auf der Daumenseite
in die Spalte beider seitlichen Halterungen
ein, wobei Ihnen die Einwölbung in der Maske
den notwendigen Raum für Ihren Daumen
gewährleistet (3.a). Biegen Sie dann mit Ihrem
Mittelfinger die Schutzfolie ein und stecken Sie
sie mit Hilfe von zwei weiteren Fingern in beide
seitlichen Spalten (3.b).
4. Schließen Sie die Maske mit dem Außenrahmen
ein. Setzen Sie die unteren zwei Bolzen in die
untersten zwei Öffnungen der Maske ein und
schieben Sie den oberen Teil des Rahmens in
die Maske, so dass die oberen zwei Bolzen in
die Bolzenöffnungen auf beiden Seiten einras-
ten (2x Klick) (4.).
