Régulateur pas-à-pas à 3 points (rég. 3 pts)
Ce type de commande n'est possible avec le Mycom S que pour une seule plage du process (acide
ou base). Pour les process bilatéraux, il faut utiliser soit PWM soit PFM pour l'autre plage du process.
La fonction régulateur pas-à-pas à trois points ne peut être sélectionnée que s'il y a une entrée
analogique pour la confirmation de position de l'actionneur.
Ce type de commande d'actionneur est destiné aux actionneurs (par ex. vannes motorisées, etc.),
pour lesquels le moteur doit être commandé directement. Il faut pour cela deux relais : un "relais+"
qui ouvre la vanne et un "relais–" qui la referme. Pour que le Mycom S puisse régler une grandeur
réglante de 40 % par ex. (vanne ouverte à 40%), il faut indiquer la durée pendant laquelle le "relais+"
doit rester attiré pour ouvrir complètement une vanne entièrement fermée (= "durée de marche du
moteur").
Remarque !
Si vous utilisez une vanne motorisée, une vanne à plaque, etc., vous devez déterminer la durée de
marche du moteur avant de commencer les réglages des menus.
4.
Analogique (via sortie courant 2, 20mA)
La sortie courant peut servir à générer la grandeur réglante analogique pour des process unilatéraux
ou bilatéraux et ne peut pas être combinée à la méthode décrite ci-dessus.
• Avec les process unilatéraux (une plage), la gamme de la grandeur réglante 0% ... 100% (ou
–100% ... 0%) est représentée sur la gamme de courant sélectionnée (0 ... 20 mA ou 4 ... 20 mA).
Le courant émis est proportionnel à la grandeur réglante.
• Avec des process bilatéraux (deux plages), la gamme totale de la grandeur réglante de
–100% à +100% est représentée sur la gamme de courant donnée. Une grandeur réglante de 0%
mène à un courant de 10 mA (à 0 ... 20 mA) ou 12 mA (à 4 .. 20 mA) (voir fig. 27).
Remarque !
Pour un process bilatéral, il faut noter que l'actionneur utilise cette méthode (connue également
sous le nom de "split range").

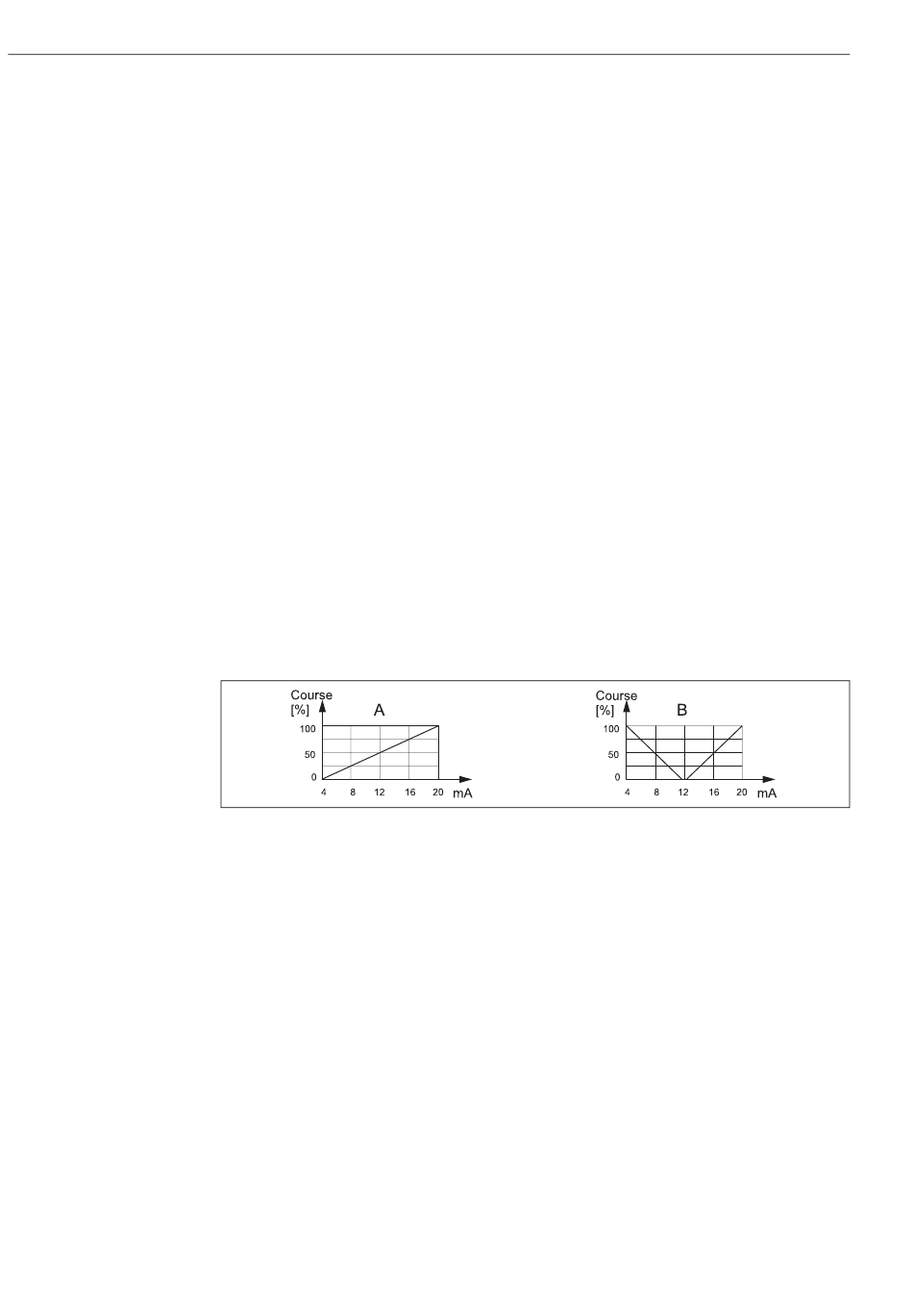

Fig. 27 :
A : Diagramme de course pour une vanne de réglage
B : Diagramme de course pour deux vannes de réglage contrarotatives ("split range")
Mycom S CPM153
C07-CPM153xx-05-06-00-fr-001.eps
