6.6.11 CONFIGURATION 2 – Mode SCS
Le groupe de fonctions "Mode SCS" dispose de deux fonctions de surveillance :
Surveillance des électrodes SCS
Le système de contrôle du capteur (SCS) vérifie s'il n'y a pas d'erreur de mesure et si l'électrode pH
et de référence n'est pas défectueuse.
Le mode SCS détecte les causes d'erreur de mesure suivantes :
• Bris de verre
• Court-circuit dans le circuit de mesure de pH, également par ex. présence d'humidité ou
encrassement au niveau des bornes de raccordement
• Contamination ou blocage de l'électrode de référence
• Courant de fuite pour le capteur ISFET
Les trois méthodes de surveillance suivantes sont utilisées :
• Surveillance de la haute impédance de l'électrode pH (alarme si l'impédance minimale n'est pas
atteinte, env. 500 kΩ).
• Surveillance de l'impédance de l'électrode de référence (alarme si le seuil réglé est dépassé). Cette
fonction ne peut être sélectionnée que pour une mesure à valeur ohmique élevée symétrique.
• Surveillance du courant de perte pour les capteurs ISFET (pré-alarme E168 à I
erreur E008 à I > 400 nA).
FUITE

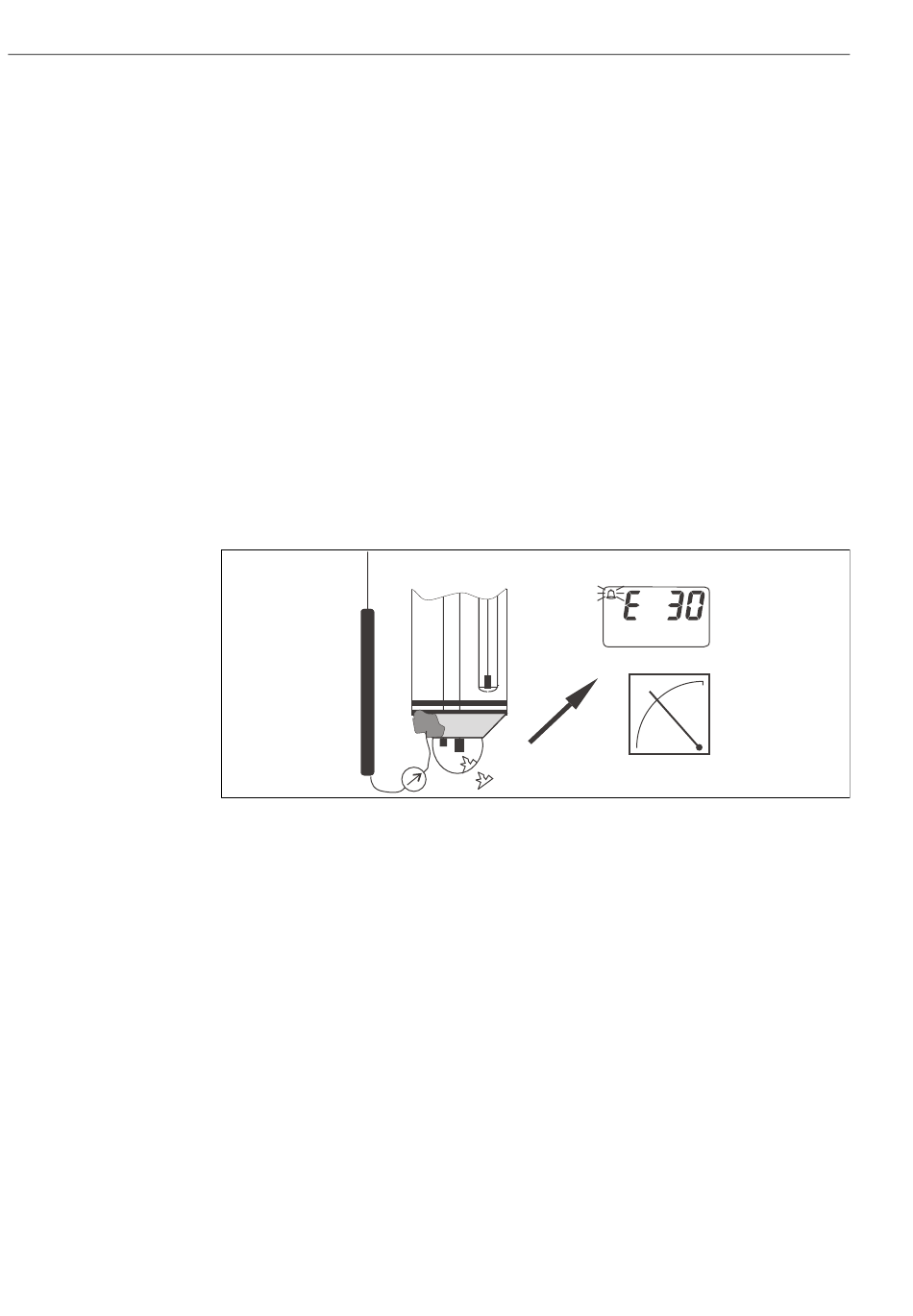

Fig. 24 : Alarme SCS
Attention !
Ne jamais retirer l'électrode du process sans Hold ! Le SCS étant mesuré par rapport à la PAL,
l'absence de contact entre le conducteur interne et la PAL déclenche une alarme.
