6 Mise en service
⇒
PARAM
SELECTION
(par défaut = gras)
44
6.6.5

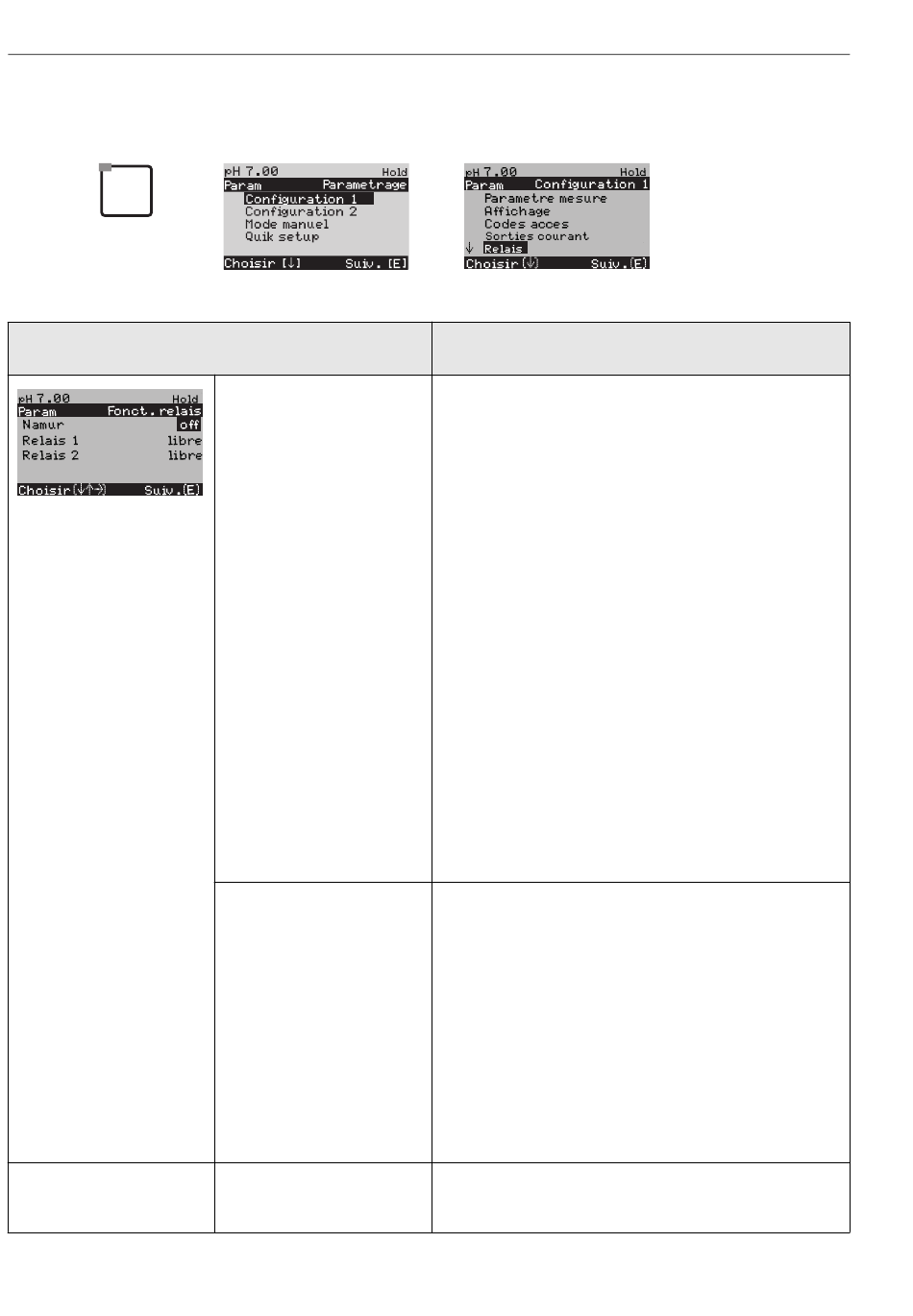

CONFIGURATION 1 – Relais
Pour entrer dans le menu, procédez de la façon suivante :
NAMUR :
off
Relais 1 :
libre
Relais 2 :
libre
Relais 3 :
libre
Relais 4 :
libre
Relais 5 :
libre
Relais actif ouvert
Relais actif fermé
Relais actif ouvert
Relais actif fermé
⇒
INFO
Fonctions des relais
Selon l'équipement disponible, vous pouvez assigner la fonction de 5 relais
(max.). Si la fonction NAMUR est activée, les relais 1 et 2 sont assignés et ne
sont plus disponibles pour une autre fonction (voir page 20).
Options :
libre / régulateur / seuil / CCW / CCC
Régulateur : contact relais pour sortie régulateur
Seuil : fonction contact de seuil
CCW : Chemoclean water. Alimentation en eau pour la fonction Chemoclean.
CCC : Chemoclean Cleaner (solution de nettoyage). Alimentation en agent de
nettoyage pour la fonction Chemoclean.
(CCC et CCW forment ensemble la fonction "Chemoclean" ; infos sur
Chemoclean à partir de la page 74)
Les contacts de seuil/du régulateur sont configurés dans le menu "PARAM" →
"CONFIGURATION 2" → "Configuration de la régulation".
!
Remarque !
• Risque de perte de données ! Si vous changez l'affectation des relais après
avoir configuré le régulateur et si vous diminuez le nombre de relais affectés
au régulateur, l'ensemble des réglages du régulateur (voir page 58) est
réinitialisé.
• Si vous changez l'affectation des relais pour les régulateurs, il faut utiliser le
menu Configuration de la régulation (voir page 58) pour réaffecter toutes les
fonctions sélectionnées à un relais.
Exemple : les relais 4 et 5 sont affectés au régulateur et vous changez
l'affectation aux relais 5 et 6 (le nombre de relais reste 2).
Pas de perte de données tant que le nombre de relais ne diminue pas !
• Vous ne pouvez activer les fonctions NAMUR et Chemoclean que si les relais
1 et 2 requis (voir page 20) sont libres.
Sélection selon NAMUR :
(uniquement si NAMUR activé)
Affectation des contacts NAMUR comme relais actif ouvert (contact ouvert
quand relais actif) ou relais actif fermé (contact fermé quand relais actif).
Si la fonction NAMUR est activée, les contacts alarme, relais 1 et relais 2 ont les
fonctions suivantes :
• "Défaut" = contact alarme (bornes 41/42) : les alarmes de défaut sont
activées lorsque le système de mesure ne fonctionne plus correctement ou si
les paramètres de process ont atteint une valeur critique.
• "Maintenance nécessaire" = relais 1 (bornes 47/48) : les messages
d'avertissement sont activés lorsque le système de mesure fonctionne encore
correctement, mais qu'il nécessite de la maintenance ou lorsqu'un paramètre
de process a atteint une valeur qui nécessite une intervention.
• "Contrôle de fonctionnement" = relais 2 (bornes 57/58) : Ce contact est
activé lors de l'étalonnage, de la maintenance, de la configuration et du cycle
automatique de nettoyage/étalonnage.
Sélection des contacts NAMUR comme relais actif ouvert ou relais actif
fermé.
(uniquement si régulateur sélectionné)
Mycom S CPM153
Endress +Hauser
